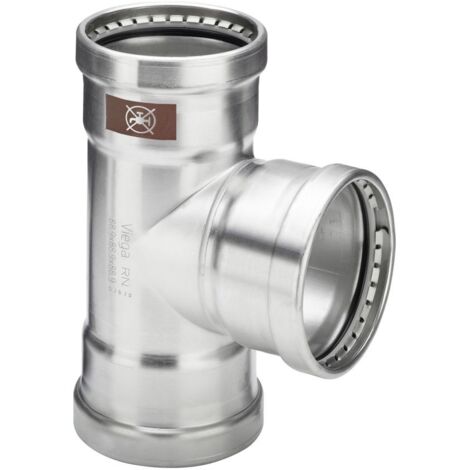

Viega Temponox XL-T-Stück, d1 108,0, d2 88,9, d3 108,0 Stahl nichtrostend Modell 1718XL, 810849

Viega Temponox XL-T-Stück, d1 108,0, d2 88,9, d3 108,0 Stahl nichtrostend Modell 1718XL, 810849

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Edelstahl 1.4301 und Rohren aus Edelstahl 1.4520. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d76,1 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Betriebsbedingungen mit EPDM-Dicht­element

Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI

Werkstoffe Rohre

Edelstahl 1.4520

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Edelstahl 1.4301 und Rohren aus Edelstahl 1.4520. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d76,1 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Betriebsbedingungen mit EPDM-Dicht­element

Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI

Werkstoffe Rohre

Edelstahl 1.4520

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Werkstoffe Verbinder

Edelstahl 1.4301

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Werkstoffe Verbinder

Edelstahl 1.4301

• Anschluss: Temponox
• Modell: 1718XL
• Material: Stahl nichtrostend
• Anwendung: Kühlanlalgen, Druckluft, Solaranlagen, Industrie- und Anlagenbau
• d1: 108,0
• d2: 88,9
• d3: 108,0
• Z1 [mm]: 57
• Z2 [mm]: 70
• Z3 [mm]: 57
• L1 [mm]: 117
• L2 [mm]: 120
• L3 [mm]: 117
• Anschluss: Temponox
• Modell: 1718XL
• Material: Stahl nichtrostend
• Anwendung: Kühlanlalgen, Druckluft, Solaranlagen, Industrie- und Anlagenbau
• d1: 108,0
• d2: 88,9
• d3: 108,0
• Z1 [mm]: 57
• Z2 [mm]: 70
• Z3 [mm]: 57
• L1 [mm]: 117
• L2 [mm]: 120
• L3 [mm]: 117

Einsatzbereiche

• Geschlossene Kühl- und Heizungsanlagen
• Druckluftanlagen
• Solaranlagen mit Flachkollektoren
• Solaranlagen mit Vakuumkollektoren (nur mit FKM-Dicht­element)
• Industrieanwendungen

Einsatzbereiche

• Geschlossene Kühl- und Heizungsanlagen
• Druckluftanlagen
• Solaranlagen mit Flachkollektoren
• Solaranlagen mit Vakuumkollektoren (nur mit FKM-Dicht­element)
• Industrieanwendungen

mit ,SC‑Contur

• Stahl nichtrostend
• Pressanschlüsse

Ausstattung

Dicht­elemente EPDM, Schneidringe, Trennringemit ,SC‑Contur

• Stahl nichtrostend
• Pressanschlüsse

Ausstattung

Dicht­elemente EPDM, Schneidringe, Trennringe
