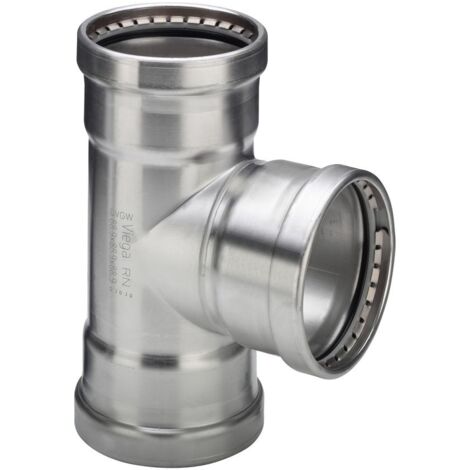

Viega Sanpress Inox XL-T-Stück, d1 108,0, d2 42, d3 108,0 Stahl nichtrostend Modell 2318XL, 483111

Viega Sanpress Inox XL-T-Stück, d1 108,0, d2 42, d3 108,0 Stahl nichtrostend Modell 2318XL, 483111

VdS = VdS-Zulassung

VdS = VdS-Zulassung

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Edelstahl 1.4401 und Rohren aus Edelstahl 1.4401 und 1.4521. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 85 °C / 185 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

Werkstoffe Verbinder

Edelstahl 1.4401

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Edelstahl 1.4401 und Rohren aus Edelstahl 1.4401 und 1.4521. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 85 °C / 185 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

Werkstoffe Verbinder

Edelstahl 1.4401

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizungs-Installationen

Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Misch-Installationen sind unabhängig von der Fließrichtung zulässig.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizungs-Installationen

Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI Misch-Installationen sind unabhängig von der Fließrichtung zulässig.

• Anschluss: Sanpress Inox
• Modell: 2318XL
• Material: Stahl nichtrostend
• Anwendung: Trinkwasser, Heizung, Regenwasser, Druckluft, Landwirtschaft, Industrie- und Anlagenbau
• VdS-Zulassung: ja
• d1: 108,0
• d2: 42
• d3: 108,0
• Z1 [mm]: 34
• Z2 [mm]: 66
• Z3 [mm]: 34
• L1 [mm]: 94
• L2 [mm]: 102
• L3 [mm]: 94
• Anschluss: Sanpress Inox
• Modell: 2318XL
• Material: Stahl nichtrostend
• Anwendung: Trinkwasser, Heizung, Regenwasser, Druckluft, Landwirtschaft, Industrie- und Anlagenbau
• VdS-Zulassung: ja
• d1: 108,0
• d2: 42
• d3: 108,0
• Z1 [mm]: 34
• Z2 [mm]: 66
• Z3 [mm]: 34
• L1 [mm]: 94
• L2 [mm]: 102
• L3 [mm]: 94

Einsatzbereiche

• Trinkwasser
• Heizung/Heizkörperanbindung
• Regenwasser
• Druckluftanlagen
• Landwirtschaft
• Industrieanwendungen

Einsatzbereiche

• Trinkwasser
• Heizung/Heizkörperanbindung
• Regenwasser
• Druckluftanlagen
• Landwirtschaft
• Industrieanwendungen

• Stahl nichtrostend
• Pressanschlüsse

Ausstattung

• Stahl nichtrostend
• Pressanschlüsse

Ausstattung
