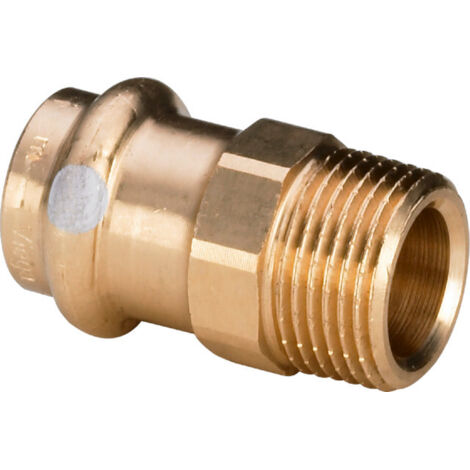

Viega Profipress S-Übergangsstück, d 15mm, R 1/2 Rotguss oder Siliziumbronze Modell 4511, 628697

Viega Profipress S-Übergangsstück, d 15mm, R 1/2 Rotguss oder Siliziumbronze Modell 4511, 628697

SW [mm] = Schlüsselweite

SW [mm] = Schlüsselweite

Allgemein

Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

FKM (Fluorkarbon-Kautschuk), mattschwarz, vormontiert Der Einsatz von Profipress S- und Profipress-Verbindern mit FKM-Dicht­elementen in Trinkwasser- und Gas-Installationen ist nicht zulässig!

Betriebsbedingungen Solaranlagen (Flach‑/Vakuumkollektoren)

Betriebstemperatur max. 140 °C / 284 °F, kurzfristig max. 280 °C / 536 °F Betriebsdruck max. 0,6 MPa / 6 bar / 87 PSI

Betriebsbedingungen Niederdruckdampf-Anlagen

Betriebstemperatur max. 120 °C / 248 °F Betriebsdruck max. 0,1 MPa / 1 bar / 14,5 PSI

Allgemein

Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

FKM (Fluorkarbon-Kautschuk), mattschwarz, vormontiert Der Einsatz von Profipress S- und Profipress-Verbindern mit FKM-Dicht­elementen in Trinkwasser- und Gas-Installationen ist nicht zulässig!

Betriebsbedingungen Solaranlagen (Flach‑/Vakuumkollektoren)

Betriebstemperatur max. 140 °C / 284 °F, kurzfristig max. 280 °C / 536 °F Betriebsdruck max. 0,6 MPa / 6 bar / 87 PSI

Betriebsbedingungen Niederdruckdampf-Anlagen

Betriebstemperatur max. 120 °C / 248 °F Betriebsdruck max. 0,1 MPa / 1 bar / 14,5 PSI

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Fernwärme-Versorgungsanlagen

Betriebstemperatur max. 140 °C / 284 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

Werkstoffe Verbinder

Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Fernwärme-Versorgungsanlagen

Betriebstemperatur max. 140 °C / 284 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

Werkstoffe Verbinder

Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP

• Anschluss: Profipress S
• Modell: 4511
• Material: Rotguss oder Siliziumbronze
• Anwendung: Solaranlagen, Fernwärme-Versorgungsanlagen, Niederdruckdampf-Anlagen
• d: 15
• R: ½
• Z [mm]: 24
• L [mm]: 46
• SW [mm]: 19
• Anschluss: Profipress S
• Modell: 4511
• Material: Rotguss oder Siliziumbronze
• Anwendung: Solaranlagen, Fernwärme-Versorgungsanlagen, Niederdruckdampf-Anlagen
• d: 15
• R: ½
• Z [mm]: 24
• L [mm]: 46
• SW [mm]: 19

Einsatzbereiche

• Solaranlagen (Flach‑/Vakuumkollektoren)
• Fernwärme-Versorgungsanlagen
• Niederdruckdampf-Anlagen
• Die Nutzung für Anlagen mit Additiven (z. B. Korrosions- oder Frostschutzmittel im Heizungswasser) oder andere als die beschriebenen Einsatzbereiche ist mit Viega abzustimmen.

Einsatzbereiche

• Solaranlagen (Flach‑/Vakuumkollektoren)
• Fernwärme-Versorgungsanlagen
• Niederdruckdampf-Anlagen
• Die Nutzung für Anlagen mit Additiven (z. B. Korrosions- oder Frostschutzmittel im Heizungswasser) oder andere als die beschriebenen Einsatzbereiche ist mit Viega abzustimmen.

mit ,SC‑Contur

• Rotguss oder Siliziumbronze
• Press­anschluss, R-Gewinde

Ausstattung

Dicht­element FKM, Mehrkantmit ,SC‑Contur

• Rotguss oder Siliziumbronze
• Press­anschluss, R-Gewinde

Ausstattung

Dicht­element FKM, Mehrkant
