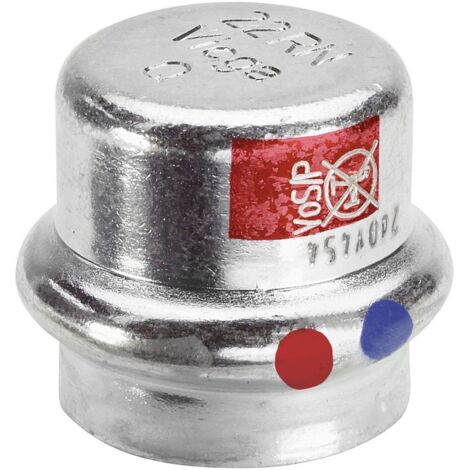

Viega Prestabo LF-Kappe, d 22mm Stahl unlegiert, verzinkt Modell 1156LF, 716769

Viega Prestabo LF-Kappe, d 22mm Stahl unlegiert, verzinkt Modell 1156LF, 716769

VdS = VdS-Zulassung VdS = VdS-Zulassung

VdS = VdS-Zulassung VdS = VdS-Zulassung

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus unlegiertem Stahl 1.0308. Außen galvanisch verzinkt (blau chromatiert). Frei von lack­be­net­zungs­stö­ren­den Substanzen (labs-frei) wie zum Beispiel: Silikon, Fett oder Öl. Besonders geeignet für den Einsatz von Rohrleitungs-Installationen in Lackierereien. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Systemrohr aus unlegiertem Stahl 1.0215 (E220)

Außen und innen sendzimirverzinkt. Geeignet für Sprinkler- und Druckluftanlagen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Betriebsbedingungen mit EPDM-Dicht­element

Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus unlegiertem Stahl 1.0308. Außen galvanisch verzinkt (blau chromatiert). Frei von lack­be­net­zungs­stö­ren­den Substanzen (labs-frei) wie zum Beispiel: Silikon, Fett oder Öl. Besonders geeignet für den Einsatz von Rohrleitungs-Installationen in Lackierereien. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Systemrohr aus unlegiertem Stahl 1.0215 (E220)

Außen und innen sendzimirverzinkt. Geeignet für Sprinkler- und Druckluftanlagen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Betriebsbedingungen mit EPDM-Dicht­element

Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

Systemrohr aus unlegiertem Stahl 1.0308 (E235)

Außen galvanisch verzinkt (blau chromatiert). Geeignet für Heizung-, Solar- und Kühlanlagen.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Werkstoffe Verbinder

Stahl 1.0308

Systemrohr aus unlegiertem Stahl 1.0308 (E235)

Außen galvanisch verzinkt (blau chromatiert). Geeignet für Heizung-, Solar- und Kühlanlagen.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Werkstoffe Verbinder

Stahl 1.0308

• Anschluss: Prestabo LF
• Modell: 1156LF
• Material: Stahl unlegiert, verzinkt
• Anwendung: Kühlanlalgen, Industrie- und Anlagenbau, Sprinkleranlagen, Druckluft, Solaranlagen
• VdS-Zulassung: ja
• d: 22
• Z [mm]: 24
• L [mm]: 26
• Anschluss: Prestabo LF
• Modell: 1156LF
• Material: Stahl unlegiert, verzinkt
• Anwendung: Kühlanlalgen, Industrie- und Anlagenbau, Sprinkleranlagen, Druckluft, Solaranlagen
• VdS-Zulassung: ja
• d: 22
• Z [mm]: 24
• L [mm]: 26

Einsatzbereiche

• Geschlossene Kühl- und Heizungsanlagen
• Industrie- und Anlagenbau
• Sprinkleranlagen (sendzimirverzinktes Rohr)
• Druckluftanlagen (sendzimirverzinktes Rohr)
• Solaranlagen

Einsatzbereiche

• Geschlossene Kühl- und Heizungsanlagen
• Industrie- und Anlagenbau
• Sprinkleranlagen (sendzimirverzinktes Rohr)
• Druckluftanlagen (sendzimirverzinktes Rohr)
• Solaranlagen

• Stahl unlegiert, verzinkt
• Press­anschluss

Ausstattung

• Stahl unlegiert, verzinkt
• Press­anschluss

Ausstattung
