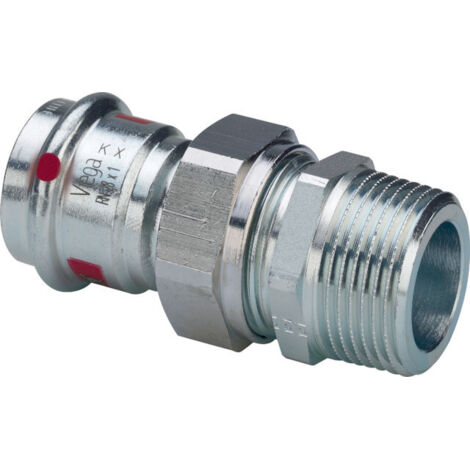

Viega Prestabo-Übergangsverschraubung, d 42mm, R 11/2 Stahl unlegiert, verzinkt Modell 1165, 559281

Viega Prestabo-Übergangsverschraubung, d 42mm, R 11/2 Stahl unlegiert, verzinkt Modell 1165, 559281

VdS = VdS-Zulassung SW1 [mm] = Schlüsselweite SW2 [mm] = Schlüsselweite

VdS = VdS-Zulassung SW1 [mm] = Schlüsselweite SW2 [mm] = Schlüsselweite

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus unlegiertem Stahl 1.0308. Außen galvanisch verzinkt (blau chromatiert). Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

PP-ummanteltes Systemrohr aus unlegiertem Stahl 1.0308 (E235)

Außen galvanisch verzinkt (blau chromatiert). Außen mit einer Kunst­stof­fum­man­te­lung Polypropylen (PP) in weiß (RAL 9001) ummantelt. Geeignet für Heizung-, Solar- und Kühlanlagen.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Werkstoffe Verbinder

Stahl 1.0308

Allgemein

Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus unlegiertem Stahl 1.0308. Außen galvanisch verzinkt (blau chromatiert). Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

PP-ummanteltes Systemrohr aus unlegiertem Stahl 1.0308 (E235)

Außen galvanisch verzinkt (blau chromatiert). Außen mit einer Kunst­stof­fum­man­te­lung Polypropylen (PP) in weiß (RAL 9001) ummantelt. Geeignet für Heizung-, Solar- und Kühlanlagen.

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Werkstoffe Verbinder

Stahl 1.0308

Systemrohr aus unlegiertem Stahl 1.0308 (E235)

Außen galvanisch verzinkt (blau chromatiert). Geeignet für Heizung-, Solar- und Kühlanlagen.

Systemrohr aus unlegiertem Stahl 1.0215 (E220)

Außen und innen sendzimirverzinkt. Geeignet für Sprinkler- und Druckluftanlagen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Betriebsbedingungen mit EPDM-Dicht­element

Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI

Systemrohr aus unlegiertem Stahl 1.0308 (E235)

Außen galvanisch verzinkt (blau chromatiert). Geeignet für Heizung-, Solar- und Kühlanlagen.

Systemrohr aus unlegiertem Stahl 1.0215 (E220)

Außen und innen sendzimirverzinkt. Geeignet für Sprinkler- und Druckluftanlagen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Betriebsbedingungen mit EPDM-Dicht­element

Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI

• Anschluss: Prestabo
• Modell: 1165
• Material: Stahl unlegiert, verzinkt
• Anwendung: Kühlanlalgen, Industrie- und Anlagenbau, Sprinkleranlagen, Druckluft, Solaranlagen
• VdS-Zulassung: ja
• d: 42
• R: 1½
• Z [mm]: 59
• L [mm]: 95
• SW1 [mm]: 60
• SW2 [mm]: 55
• Anschluss: Prestabo
• Modell: 1165
• Material: Stahl unlegiert, verzinkt
• Anwendung: Kühlanlalgen, Industrie- und Anlagenbau, Sprinkleranlagen, Druckluft, Solaranlagen
• VdS-Zulassung: ja
• d: 42
• R: 1½
• Z [mm]: 59
• L [mm]: 95
• SW1 [mm]: 60
• SW2 [mm]: 55

Einsatzbereiche

• Geschlossene Kühl- und Heizungsanlagen
• Industrie- und Anlagenbau
• Sprinkleranlagen (sendzimirverzinktes Rohr)
• Druckluftanlagen (sendzimirverzinktes Rohr)
• Solaranlagen mit Flachkollektoren
• Solaranlagen mit Vakuumkollektoren (nur mit FKM-Dicht­element)

Einsatzbereiche

• Geschlossene Kühl- und Heizungsanlagen
• Industrie- und Anlagenbau
• Sprinkleranlagen (sendzimirverzinktes Rohr)
• Druckluftanlagen (sendzimirverzinktes Rohr)
• Solaranlagen mit Flachkollektoren
• Solaranlagen mit Vakuumkollektoren (nur mit FKM-Dicht­element)

mit ,SC‑Contur

• Stahl unlegiert, verzinkt
• Press­anschluss, R-Gewinde
• flachdichtend

Ausstattung

Flachdichtung EPDM, Dicht­element EPDM, Mehrkantmit ,SC‑Contur

• Stahl unlegiert, verzinkt
• Press­anschluss, R-Gewinde
• flachdichtend

Ausstattung

Flachdichtung EPDM, Dicht­element EPDM, Mehrkant
