Allgemeine Beschreibung

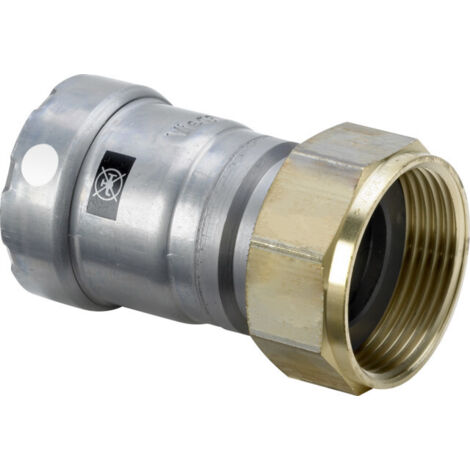

Die Viega Verschraubung mit SC Megapress S 4363 in 3/4 Zoll x G1 ist eine innovative Lösung für den Anschluss von Gebäuden an Nah- und Fernwärmenetze. Durch die Verwendung der kalten Presstechnik wird die Montagezeit um bis zu 60% im Vergleich zum Schweißen reduziert, was die Installation erheblich vereinfacht und gleichzeitig die Sicherheit erhöht, da keine offene Flamme verwendet wird.Technische daten
- Modellnummer: 4363
- Artikelnummer: 777685
- Durchmesser Nominal (DN): 20
- Rohraußendurchmesser: ¾ Zoll (20 mm)
- Max. Betriebsdruck bei 20 °C: 16 bar
- Mediumtemperatur (Dauerbetrieb): -5 °C bis 140 °C
- Material Dichtung: Fluorkautschuk (FPM/FKM)
- Werkstoffgüte Anschluss 1: St 35 (1.0308)
- Werkstoffgüte Anschluss 2: St 35 (1.0308)
- Schlüsselweite: 37
- Länge Anschluss 1: 70 mm
- Länge Anschluss 2: 8 mm
- Arbeitslänge Anschluss 1: 33 mm
Kompatibilität und Zubehör
- Geeignet für Stahlrohre nach DIN EN 10220/10255
- Einsetzbar für Primär- und Sekundärkreise bei indirektem Anschluss sowie für Systeme mit direktem Anschluss
Installation
- Pressanschluss mit G-Gewinde
- Flachdichtung AFM 34, Dichtelement FKM, Schneidring, Trennring
Anwendung
- Für Nah- und Fernwärmeanlagen ab Gebäudeeintritt – nach AGFW FW 524
- Geeignet für höhere thermische Belastungen bis zu 140 °C
Weitere Informationen
- VdS-Zulassung Fernwärme gemäß AGFW FW 524
- Mit Dichtungsmaterial: ja
- Mit Verbindungsanzeige: nein
- Exzentrisch: nein
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
