Allgemeine Beschreibung

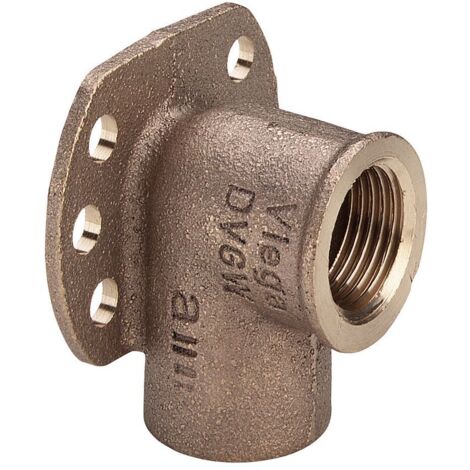

Die Viega Wandscheibe 94471G ist ein hochwertiger Lötfitting aus Rotguss, der für Kupferrohre geeignet ist. Sie erfüllt die Anforderungen des DVGW Arbeitsblatts GW 392 und ist mit dem offiziellen Gütezeichen RAL Cu (RAL-RG 641/4) ausgezeichnet. Diese Wandscheibe ist ideal für Anwendungen in der Rohrleitungstechnik und bietet eine zuverlässige Verbindung.Technische daten
- Modell: 94471G
- Hersteller-Artikelnummer: 111304
- Rohraußendurchmesser Anschluss 1: 22 mm
- Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Arbeitslänge Anschluss 1: 10,2 mm
- Arbeitslänge Anschluss 2: 16,9 mm
- Länge Anschluss 1: 33 mm
- Länge Anschluss 2: 21 mm
- Länge Anschluss 3: 27 mm
- Max. Arbeitsdruck bei 20 °C: 16 bar
- Systemgebunden: ja
- KIWA-Prüfsiegel: ja
Kompatibilität und Zubehör
Die Wandscheibe ist kompatibel mit Kupferrohren und eignet sich für die Verwendung in der Rohrleitungstechnik. Es sind keine spezifischen Zubehörteile angegeben.Installation
Die Installation erfolgt durch Löten, wobei die Wandscheibe an die entsprechenden Kupferrohre angeschlossen wird. Es sind keine speziellen Installationsanweisungen angegeben.Anwendung
Die Viega Wandscheibe 94471G wird in der Rohrleitungstechnik eingesetzt, insbesondere für Wasser- und Gasinstallationen, sofern die spezifischen Anforderungen des DVGW Arbeitsblatts GW 8 beachtet werden.Weitere Informationen
- Ausnahme: kurze Winkel 95090 und 95092 (Winkel nicht nach GW 8, kein Einsatz in der Gas- und Wasserinstallation)
