Allgemeine Beschreibung

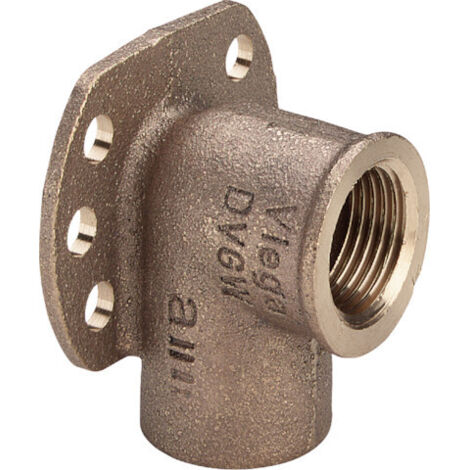

Die Viega Wandscheibe 94471G ist ein hochwertiger Lötfitting aus Rotguss, der speziell für Kupferrohre entwickelt wurde. Sie erfüllt die Anforderungen des DVGW Arbeitsblatts GW 392 und ist mit dem offiziellen Gütezeichen RAL Cu (RAL-RG 641/4) ausgezeichnet. Diese Wandscheibe ist für den Einsatz in der Rohrleitungstechnik konzipiert und bietet eine zuverlässige Verbindung für verschiedene Anwendungen.Technische daten
- Modell: 94471G
- Hersteller-Artikelnummer: 113216
- Rohraußendurchmesser: 18 mm
- Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Länge Anschluss 1: 29 mm
- Länge Anschluss 2: 30 mm
- Arbeitslänge Anschluss 1: 8 mm
- Arbeitslänge Anschluss 2: 16,2 mm
- Länge Anschluss 3: 24 mm
- Max. Arbeitsdruck bei 20 °C: 16 bar
- Systemgebunden: ja
- KIWA-Prüfsiegel: ja
Kompatibilität und Zubehör
Die Wandscheibe ist kompatibel mit Kupferrohren und kann in verschiedenen Rohrleitungssystemen eingesetzt werden. Es sind keine spezifischen Zubehörteile angegeben.Installation
Die Installation erfolgt durch Löten der Wandscheibe an das Kupferrohr. Es sind keine speziellen Installationsanweisungen angegeben, jedoch sollte die Installation gemäß den geltenden Vorschriften und Standards erfolgen.Anwendung
Die Viega Wandscheibe 94471G wird in der Rohrleitungstechnik verwendet, insbesondere für die Verbindung von Kupferrohren in Wasser- und Heizungsinstallationen. Sie ist nicht für den Einsatz in Gasinstallationen geeignet.Weitere Informationen
- Ausnahme: kurze Winkel 95090 und 95092 (Winkel nicht nach GW 8, kein Einsatz in der Gas- und Wasserinstallation)
