Allgemeine Beschreibung

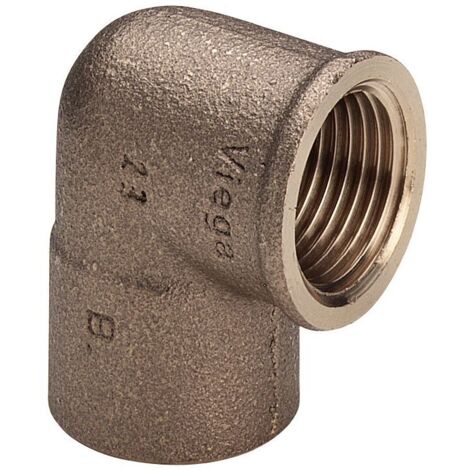

Der Viega Winkel Übergangswinkel 94090G in 22mm x Rp1 aus Rotguss ist ein hochwertiger Lötfitting, der speziell für Kupferrohre entwickelt wurde. Er erfüllt die Anforderungen des DVGW Arbeitsblatts GW 392 und ist für den Einsatz in der Rohrleitungstechnik geeignet. Der Winkel hat einen 90° Bogen und ist mit einem Innengewinde ausgestattet.Technische daten
- Hersteller-Modellnummer: 94090G
- Hersteller-Artikelnummer: 113865
- Rohraußendurchmesser Anschluss 1: 22 mm
- Rohraußendurchmesser Anschluss 2: 32 mm
- Länge Anschluss 1: 35 mm
- Länge Anschluss 2: 30 mm
- Arbeitslänge Anschluss 1: 19 mm
- Arbeitslänge Anschluss 2: 11 mm
- Winkel des Bogens: 90°
- Werkstoff des Anschlusses 1: Bronze (Silizium-Bronze)
- Werkstoff des Anschlusses 2: Bronze (Silizium-Bronze)
- Oberflächenschutz: unbehandelt
- Mit Dichtungsmaterial: nein
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Systemgebunden: ja
Kompatibilität und Zubehör
- Geeignet für Kupferrohre gemäß DVGW Arbeitsblatt GW 8
- Verwendbar in der Rohrleitungstechnik
Installation
- Der Fitting wird durch Löten mit Kupferrohren verbunden.
- Das Innengewinde ermöglicht eine einfache Verbindung mit anderen Rohrleitungen.
Anwendung
- Ideal für Wasser- und Gasinstallationen.
- Verwendung in Heizungs- und Sanitäranlagen.
Weitere Informationen
- Offizielles Gütezeichen RAL Cu (RAL-RG 641/4)
- Prüfzeichen DVGW DV-7411 AO 2955
- Prüfzeichen DVGW DV-7401 AO 2956
