Allgemeine Beschreibung

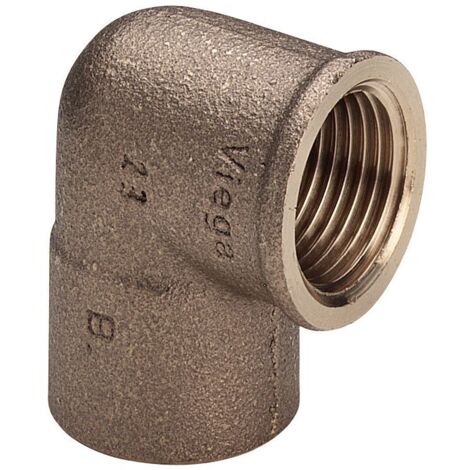

Der Viega Winkel Übergangswinkel 94090G ist ein hochwertiger Lötfitting aus Rotguss, der für Kupferrohre geeignet ist. Mit einem Durchmesser von 28 mm und einem Rp3/4 Innengewinde ist dieser 90° Winkel ideal für verschiedene Rohrleitungstechniken. Er erfüllt die Anforderungen des DVGW Arbeitsblatts GW 392 und ist mit dem offiziellen Gütezeichen RAL Cu (RAL-RG 641/4) ausgezeichnet.Technische daten
- Modell: 94090G
- Artikelnummer: 144203
- Material: Rotguss
- Durchmesser Anschluss 1: 28 mm
- Durchmesser Anschluss 2: 22 mm
- Winkel: 90°
- Anschluss 1: Lötmuffe
- Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
- Länge Anschluss 1: 34 mm
- Länge Anschluss 2: 30 mm
- Arbeitslänge Anschluss 1: 15 mm
- Arbeitslänge Anschluss 2: 14 mm
- Werkstoffgüte Anschluss 1: Silizium-Bronze
- Werkstoffgüte Anschluss 2: Silizium-Bronze
- Oberflächenschutz: unbehandelt
Kompatibilität und Zubehör
- Geeignet für Kupferrohre
- Verwendbar in Rohrleitungssystemen gemäß DVGW Standards
Installation
- Der Fitting wird durch Löten mit Kupferrohren verbunden.
- Stellen Sie sicher, dass die Oberflächen sauber und frei von Verunreinigungen sind.
Anwendung
- Ideal für den Einsatz in Wasser- und Heizungsinstallationen.
- Verwendung in Rohrleitungssystemen, die eine 90° Biegung erfordern.
Weitere Informationen
- Ausnahme: Kurze Winkel 95090 und 95092 sind nicht nach GW 8 und nicht für Gas- und Wasserinstallationen geeignet.
