Allgemeine Beschreibung

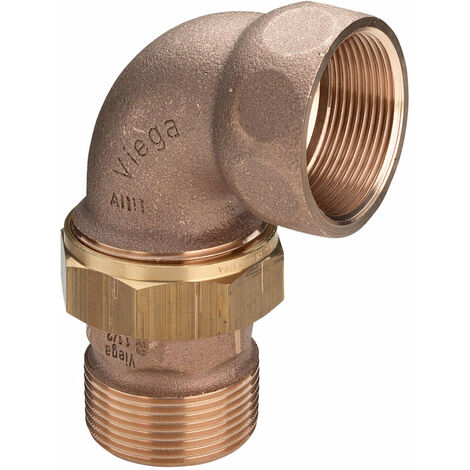

Die Viega Rotguss Winkel-Verschraubung AG/IG 3/4 Zoll - Typ 3088 ist eine flachdichtende Verbindung, die aus hochwertigem Rotguss gefertigt ist. Sie bietet eine solide Sicherheit bei ungleichen Wassereigenschaften und ist beständig gegen Erosionskorrosion sowie Entzinkung. Diese Verschraubung ist ideal für Trinkwasserinstallationen und Gasinstallationen, gemäß den anerkannten Regeln der Technik.Technische daten
- Hersteller: Viega GmbH & Co. KG
- Modell: 3088
- Artikelnummer: 348 670 R
- Material: Silizium-Bronze
- Ausführung: 2-teilig
- Form: Winkel
- Schlüsselweite: 33 mm
- Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
- Rohraußendurchmesser Anschluss 1: 22 mm
- Rohraußendurchmesser Anschluss 2: 22 mm
- Länge Anschluss 1: 39 mm
- Länge Anschluss 2: 65 mm
- Arbeitslänge Anschluss 1: 23 mm
- Arbeitslänge Anschluss 2: 22,7 mm
- Nenndurchmesser Anschluss 1: 3/4 Zoll (20 mm)
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20 mm)
- Oberflächenschutz: unbehandelt
- Mit Dichtungsmaterial: nein
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Systemgebunden: ja
Kompatibilität und Zubehör
- Geeignet für Trinkwasserinstallationen nach DIN 1988 / DIN EN 806
- Geeignet für Gasinstallationen nach DVGW-TRGI 2008 / AB G 600
Installation
- Die Installation erfolgt gemäß den anerkannten Regeln der Technik.
- Verwendung von geeigneten Dichtungsmaterialien wird empfohlen.
Anwendung
- Ideal für die Verbindung von Rohrleitungen in Trinkwasser- und Gasinstallationen.
- Besonders geeignet für Anwendungen unter schwierigen äußeren Bedingungen und bei Erdverlegung.
Weitere Informationen
Gewindebezeichnungen: Rp = zylindrisches Innengewinde nach EN 10226 (alt DIN 2999), R = kegeliges (konisches) Außengewinde nach EN 10226 (alt DIN 2999), G = zylindrisches Außengewinde nach ISO 228-1 (alt DIN 259).
