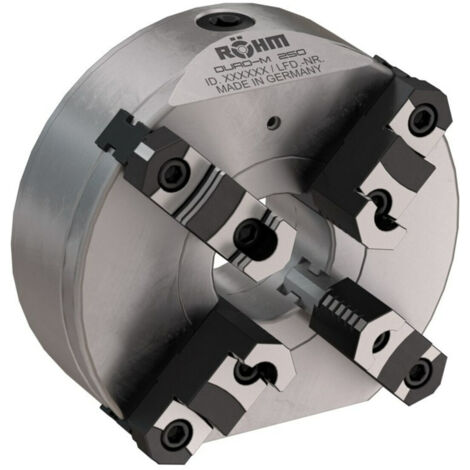

Vierbacken-Drehfutter DURO-M DIN 55027 250 mm K 6

15 € Rabatt ab 300 €
mit dem Code

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Verkauft von Bach GmbH und 1 weiterer Händler

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das DURO-M Ø250 ist ein manuell betätigtes 4-Backen-Drehfutter mit Planspirale und Durchgang Ø76. Es wird überwiegend auf konventionellen Drehmaschinen zur spanenden Bearbeitung von Drehteilen eingesetzt. Der Futterkörper sowie alle weiteren Bauteile sind aus Stahl gefertigt und bieten eine hohe Rundlaufgenauigkeit bis 0,02 mm.

Technische daten

Größe: 250 mm

Kegelgröße: 6

Durchgangsbohrung: 76 mm

Höhe ohne Backen: 82 mm

Rundlaufgenauigkeit: 0,04 mm

Maximale Drehzahl: 3000 min-1

Kompatibilität und Zubehör

Bajonett-Aufnahme (ISO 702-3/DIN 55027)

Lieferumfang: Futter, Futterschlüssel, Bohr- und Drehbacken

Installation

Das Drehfutter muss in einwandfreiem Zustand sein.

Die Spannbacken dürfen über den Futter-Außendurchmesser nicht überstehen.

Anwendung

Geeignet für konventionell spannende, horizontale und vertikale Drehmaschinen sowie Fräsmaschinen, Rundtische und Teilapparate.

Überwiegend in der Einzel- oder Kleinserienfertigung oder Reparaturwerkstätten.

Spannen von rotationssymmetrischen Teilen für die Dreh- und Fräsbearbeitung.

Weitere Informationen

Die max. zulässige Drehzahl ist so festgelegt, dass bei maximaler Spannkraft und Verwendung der schwersten zugehörigen Spannbacken noch 1/3 der Spannkraft als Restspannkraft zur Verfügung steht.

Die angegebenen Spannkräfte sind Richtwerte und gelten bei Futtern in einwandfreiem Zustand, die mit Röhm-Fett F80 abgeschmiert sind.
