Allgemeine Beschreibung

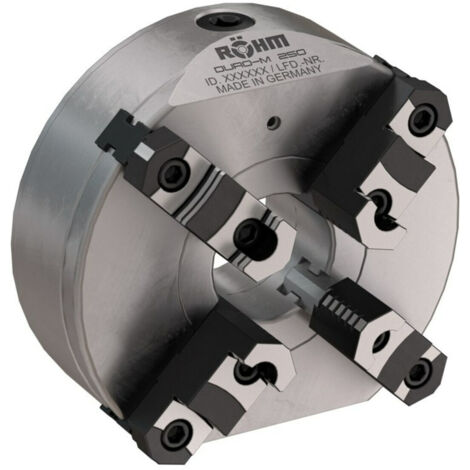

Das Vierbacken-Drehfutter DURO-M DIN 6350 ist ein hochwertiges Werkzeug, das für präzise Dreharbeiten konzipiert wurde. Es verfügt über eine zylindrische Zentrieraufnahme und ist aus einem gesenkgeschmiedeten Stahlkörper mit Spiralring gefertigt. Die Stirnseite ist bis zur Größe von 315 mm an den Rändern abgeflacht, um Gewicht und Massenträgheit zu reduzieren. Die Planspirale ist hochvergütet und die Gewindeflanken sind beidseitig geschliffen. Die Backen sind brüniert und bieten eine minimale Störkontur sowie eine hohe Kraftübersetzung. Eine Abtropfkante für Kühlmittel ist ebenfalls vorhanden. Im Lieferumfang sind je ein Satz Bohr- und Drehbacken enthalten.Technische daten
- Größe: 80 mm, Artikelnummer: 6605112273, Zentrierbohrung: 56 mm, Durchgangsbohrung: 19 mm, Höhe ohne Backen: 39,5 mm, Backenhöhe: 14 mm, Zentriertiefe: 3 mm, Rundlaufgenauigkeit: 0,03 mm, max. Drehzahl: 7000 min-1
- Größe: 100 mm, Artikelnummer: 6605112276, Zentrierbohrung: 70 mm, Durchgangsbohrung: 20 mm, Höhe ohne Backen: 50 mm, Backenhöhe: 18 mm, Zentriertiefe: 3 mm, Rundlaufgenauigkeit: 0,03 mm, max. Drehzahl: 6300 min-1
- Größe: 125 mm, Artikelnummer: 6605112279, Zentrierbohrung: 95 mm, Durchgangsbohrung: 32 mm, Höhe ohne Backen: 56 mm, Backenhöhe: 22,5 mm, Zentriertiefe: 4 mm, Rundlaufgenauigkeit: 0,03 mm, max. Drehzahl: 5500 min-1
- Größe: 160 mm, Artikelnummer: 6605112282, Zentrierbohrung: 125 mm, Durchgangsbohrung: 42 mm, Höhe ohne Backen: 65 mm, Backenhöhe: 26 mm, Zentriertiefe: 4 mm, Rundlaufgenauigkeit: 0,03 mm, max. Drehzahl: 4600 min-1
- Größe: 200 mm, Artikelnummer: 6605112285, Zentrierbohrung: 160 mm, Durchgangsbohrung: 55 mm, Höhe ohne Backen: 83,5 mm, Backenhöhe: 32,5 mm, Zentriertiefe: 4 mm, Rundlaufgenauigkeit: 0,04 mm, max. Drehzahl: 4000 min-1
- Größe: 250 mm, Artikelnummer: 6605112288, Zentrierbohrung: 200 mm, Durchgangsbohrung: 76 mm, Höhe ohne Backen: 82 mm, Backenhöhe: 40 mm, Zentriertiefe: 5 mm, Rundlaufgenauigkeit: 0,04 mm, max. Drehzahl: 3000 min-1
- Größe: 315 mm, Artikelnummer: 6605112291, Zentrierbohrung: 260 mm, Durchgangsbohrung: 103 mm, Höhe ohne Backen: 95 mm, Backenhöhe: 46 mm, Zentriertiefe: 5 mm, Rundlaufgenauigkeit: 0,05 mm, max. Drehzahl: 2300 min-1
- Größe: 400 mm, Artikelnummer: 6605112294, Zentrierbohrung: 330 mm, Durchgangsbohrung: 136 mm, Höhe ohne Backen: 105 mm, Backenhöhe: 43 mm, Zentriertiefe: 5 mm, Rundlaufgenauigkeit: 0,06 mm, max. Drehzahl: 1800 min-1
- Größe: 500 mm, Artikelnummer: 6605112297, Zentrierbohrung: 420 mm, Durchgangsbohrung: 190 mm, Höhe ohne Backen: 120 mm, Backenhöhe: 54,5 mm, Zentriertiefe: 5 mm, Rundlaufgenauigkeit: 0,08 mm, max. Drehzahl: 1300 min-1
