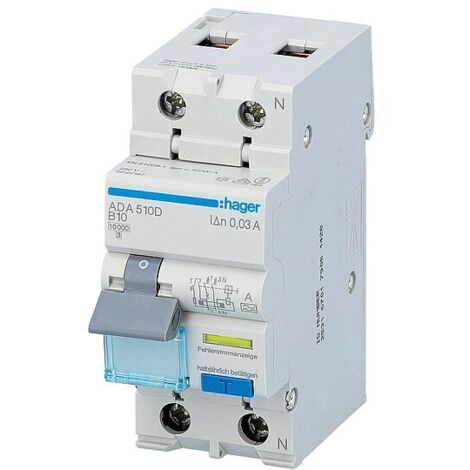

hager Fehlerstrom-Leitungsschutzschalter, FI/LS-Schalter, 1P plus N 10kA B-10A 30mA Typ A

hager Fehlerstrom-Leitungsschutzschalter, FI/LS-Schalter, 1P plus N 10kA B-10A 30mA Typ A

Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21) mit Bi-Connect-Klemmen unten, blaue Test-Taste sowie Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.

Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 10 A
Bemessungsfehlerstrom Idn: 30
Typ des Fehlerstromschutzes: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Gesamtverlustleistung unter Nennstrom: 3.40 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²

Fabrikat : Hager

Artikel : ADA510D

Produktspezifikation

• Anschlussart: Schraubanschluss
• Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
• Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
• Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
• Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
• Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
• Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
• Anzahl Module: 2
• Auslösecharakteristik: B
• Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-1: 7,50 kA
• Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
• Bemessungsbetriebsspannung Ue: 240 - 240 V
• Bemessungsfehlerstrom Idn: 30 mA
• Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
• Betriebstemperatur: -25 - 40 °C
• Breite: 35 mm
• Einstellung des thermischen Auslösers in AC: 1,13 - 1,45 A
• Energiebegrenzungsklasse I²t: 3
• Frequenz: 50 - 50 Hz
• Geeignet für DIN Schiene: Ja
• Gerätelebensdauer, elektrische Schaltspiele: 2000
• Gerätelebensdauer, mechanische Schaltspiele: 2000
• Gesamtverlustleistung unter Nennstrom: 3,40 W
• Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
• Höhe: 83 mm
• IP-Klasse (Ingress Protection): IP2X
• Isolationsspannung Ui: 500 V
• Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern: 1
• Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern: 0,95
• Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern: 0,90
• Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern: 0,85
• Lager-/Transporttemperatur: -25 - 70 °C
• Luftfeuchtigkeitsschutz: Für alle Klimabereiche
• Max. Betriebsspannung: 240 V
• Max. Höhe: 2000 m
• Nennstrom: 10 A
• Nennstrom bei -10°C: 11,50 A
• Nennstrom bei -15°C: 11,70 A
• Nennstrom bei -20 °C: 11,80 A
• Nennstrom bei -25°C: 12 A
• Nennstrom bei -5°C: 11,30 A
• Nennstrom bei 0 °C: 11,10 A
• Nennstrom bei 10°C: 10,80 A
• Nennstrom bei 15°C: 10,60 A
• Nennstrom bei 20 °C: 10,40 A
• Nennstrom bei 25°C: 10,20 A
• Nennstrom bei 30°C: 10 A
• Nennstrom bei 35°C: 9,90 A
• Nennstrom bei 40 °C: 9,70 A
• Nennstrom bei 45 °C: 9,60 A
• Nennstrom bei 50 °C: 9,40 A
• Nennstrom bei 55°C: 9,30 A
• Nennstrom bei 5°C: 11 A
• Nennstrom bei 60°C: 9,10 A
• Nominales Drehmoment: 2,10 - 2,10 Nm
• Nominales Drehmoment Obere Klemme: 2,10 - 2,10 Nm
• Nominales Drehmoment Untere Klemme: 2,10 - 2,10 Nm
• Polart: 1P+N
• Stoßspannungsfestigkeit Uimp: 4000 V
• Tiefe: 68 mm
• Typ des Fehlerstromschutzes: A
• Typ obere Anschlussklemme für modulare Geräte: Schraubanschluss
• Typ untere Anschlussklemme für modulare Geräte: biconnect
• Versorgungsspannungsart: AC
• Überspannungskategorie gemäß IEC 60947-1: 3
