Allgemeine Beschreibung

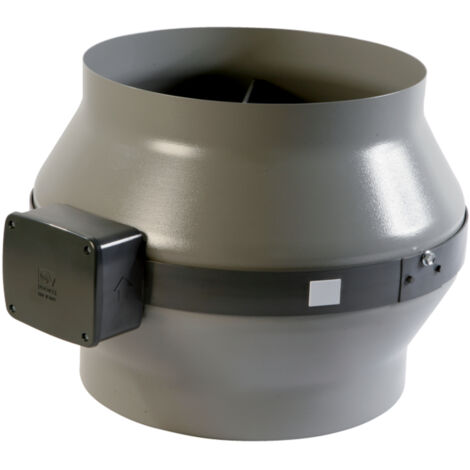

Der Vortice radialer Rohrventilator CA 200 MD E ist ein leistungsstarker Ventilator mit einem Nenndurchmesser von 200 mm. Er ist aus gebleichtem, phosphatbeschichtetem Stahlblech gefertigt und mit einer Polyesterlackierung versehen, die ihn vor extremen Witterungseinflüssen schützt. Der Ventilator verfügt über einen integrierten Elektro-Anschluss-Klemmkasten und ein Luftleitwerk, die aus selbstverlöschendem Kunststoff (V0) hergestellt sind. Der 3-stufige Motor kann optional mit dem TRIO-CA (Artikelnr. 12869) geregelt werden und bietet einen thermischen Überlastschutz sowie Kugellager für einen langfristigen Dauerbetrieb von mindestens 30.000 Stunden.Technische daten
- Nenndurchmesser: 200 mm
- Spannung: 220-240 V/Hz
- Max. Stromaufnahme bei max. Drehzahl: 0,40 A
- Max. Stromaufnahme bei minimaler Drehzahl: 0,37 A
- Max. Leistungsaufnahme bei 60Hz: 115 W
- Max. Leistungsaufnahme bei maximaler Geschwindigkeit: 90 W
- Max. Leistungsaufnahme bei minimaler Drehzahl: 45 W
- Max. Umgebungstemperatur Dauerbetrieb: 50 °C
- Max. Durchflussmenge bei max. Geschwindigkeit: 231 l/s (830 m³/h)
- Max. Durchfluss bei minimaler Geschwindigkeit: 139 l/s (500 m³/h)
- Maximaler Druck bei max. Geschwindigkeit: 46 mmH2O (451 Pa)
- Maximaler Druck bei minimaler Geschwindigkeit: 42 mmH2O (412 Pa)
- Schalldruck Lp bei max. Geschwindigkeit (3m): 48,1 dB(A)
- Schalldruck Lp bei min. Geschwindigkeit (3m): 36,2 dB(A)
- Drehzahl max: 2610 U/min
- Drehzahl min: 1610 U/min
- Schutzgrad: IP 44
- Isolierung: 2. Klasse
- Gewicht: 6 kg
Kompatibilität und Zubehör
- Optionales Zubehör: TRIO-CA (Artikelnr. 12869) zur Regelung des Motors
Installation
- Montagekonsole aus verzinktem Stahlblech für Wand-, Decken- und Zwischendeckenmontage
