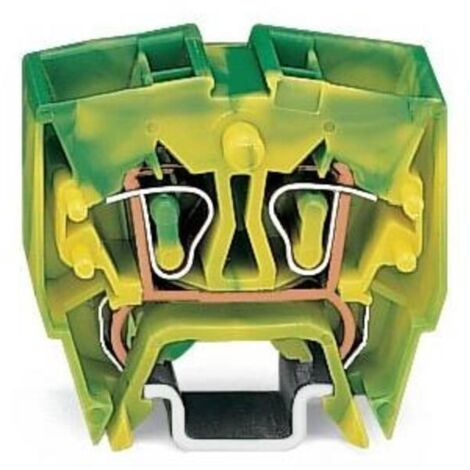

Wago 4-Leiter-Mini-Schutzleiterklemme 264-727, 2,5mm2, 10x32x24,5mm, Polyamid, Grün/Gelb

Wago 4-Leiter-Mini-Schutzleiterklemme 264-727, 2,5mm2, 10x32x24,5mm, Polyamid, Grün/Gelb

Die 4-Leiter-Mini-Schutzleiterklemme der Serie 264 ermöglicht eine schnelle und sichere Verdrahtung bei beengten Platzverhältnissen. Dank der Federzuganschlusstechnik lassen sich Leiterquerschnitte von 0,08 mm² bis 2,5 mm² ohne aufwendige Vorbehandlung direkt anschließen. Die kompakte Bauform sorgt für eine effiziente Nutzung des Raums auf der Tragschiene.

Zuverlässige Anschlusstechnik

Die Klemme nutzt die wartungsfreie Federzuganschlusstechnik, die eine dauerhafte und vibrationssichere Verbindung ermöglicht. Ein Aufcrimpen von Aderendhülsen ist nicht erforderlich, da die Käfigzugfeder alle gängigen Leiterarten sicher fixiert. Die Betätigung erfolgt über ein Betätigungswerkzeug, wobei eine Abisolierlänge von 8 bis 9 mm für den Anschluss vorgesehen ist.

Montage und Sicherheit

Durch den integrierten Kontaktfuß stellt die Klemme bei der Montage auf der Hutschiene TH15 automatisch eine mechanische und elektrische Verbindung zur Tragschiene her. Das Gehäuse aus Polyamid ist nach der Brennbarkeitsklasse V0 eingestuft und für Betriebstemperaturen bis 105 °C ausgelegt. Die Mittenbeschriftung ermöglicht eine übersichtliche Kennzeichnung der Anschlusspunkte.

Diese Mini-Reihenklemme bietet eine flexible Lösung für anspruchsvolle Verdrahtungsaufgaben, bei denen Zuverlässigkeit und Platzersparnis im Vordergrund stehen. Mit vier Klemmstellen auf einer Ebene und der integrierten PEN-Funktion eignet sie sich ideal für den Einsatz in kompakten Schaltanlagen. Die robuste Konstruktion aus Thermoplast und die einfache Montage auf der 15 mm Tragschiene machen sie zu einer effizienten Komponente für die professionelle Elektroinstallation.

Technische Daten

• Anschlussart: Federzuganschluss
• Leiterquerschnitt: 0,08 - 2,5 mm²
• Anzahl Klemmstellen: 4
• Montageart: Hutschiene TH15
• Breite: 10 mm
• Höhe: 32 mm
• Tiefe: 24,5 mm
• Betriebstemperatur: 105 °C
• Brennbarkeitsklasse: V0
• Farbe: Grün/Gelb

Produktspezifikation

• Abschlussplatte erforderlich: Ja
• Anschließbarer Leiterquerschnitt eindrähtig: 0,08 - 2,5
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,25 - 1,5
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,08
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,08 - 2,5
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,08 - 2,5
• Anschluss: Federzuganschluss
• Anzahl der Ebenen: 1
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 4
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Bauform: horizontale Bauform
• Beschriftungsebene: Mittenbeschriftung
• Betriebstemperatur: 105
• Brandlast: 0,108
• Breite: 10
• Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
• Brennbarkeitsklasse gemäß UL 94: V0
• Etagen: 1
• Farbe: grün-gelb
• Farbe: grün / gelb
• Gesamte Anzahl der Potentiale: 1
• Gewicht: 7,5
• Höhe: 32
• Isolierstoffgruppe: I
• Isolierwerkstoff Hauptgehäuse: Polyamid (PA66)
• Klemmstellen: 4
• Klemmstellen je Etage: 4
• Montageart: Tragschiene 15
• Montageart: Hutschiene TH15
• PEN-Funktion: Ja
• PEN-Funktion möglich: Ja
• QS Aderendhülse: 0,25
• QS eindrähtig: 0,08
• QS mehrdrähtig: 0,08
• Tiefe: 24,5
• Werkstoff des Isolierkörpers: Thermoplast
