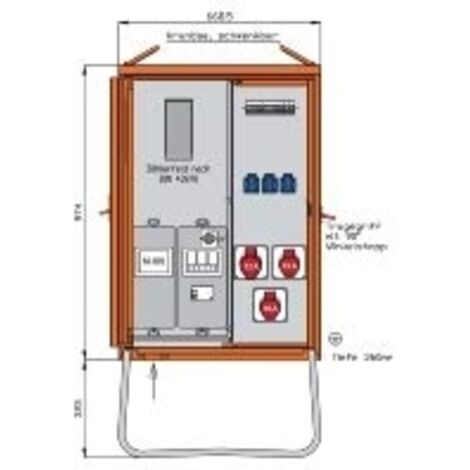

Walther Werke Anschlussverteilerschrank 22kVA m.Zählerplatz WAV0100R1

Eigenschaften • WALTHER Anschlussverteilerschrank Anschlussleistung: 22kVA nach IEC61439-4 und DIN/VDE 43868/1\n• Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung\n• Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen\n• Inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel\n• Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse\n• Schutzart: IP 44\n• Messeinrichtung Schutzart: IP 54\n• Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm\n• Anschluss: 1 NH00-Sicherungslasttrennschalter 63A mit Bügelklemmen 10-50qmm\n• Messung: 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2\n• Abgang / Absicherung: 1 Leistungsschalter 3P 32A mit thermisch-magnetischem Auslöser\n• 1 RCD-Schutzschalter 4P 40A/30mA -B-\n• 1 CEE-Anbaudose 32A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-\n• 2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-\n• 3 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C- Technische Daten:

• Ausführung: Anschlussverteilerschrank
• Bemessungsspannung: 230/400 V
• Bemessungsstrom: 32 A
• Anschlussleistung: 22 kVA
• Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig: 2
• Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig: 1
• Anzahl der SCHUKO-Steckdosen: 3
• Anzahl der Zählerfelder: 1
• Hauptschalter-Bemessungsstrom: 32 A
• Anzahl der Pole Hauptschalter: 3
• Anzahl der Leitungsschutzschalter: 5
• Fehlerstrom-Typ: B
• Anzahl der Fehlerstrom-Schutzschalter 30 mA: 1
• Notschalter: nein
• Schutzart (IP): IP44
• Werkstoff des Gehäuses: Stahlblech
• Breite: 669 mm
• Höhe: 1297 mm
• Tiefe: 360 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:

• Ausführung: Anschlussverteilerschrank
• Bemessungsspannung: 230/400 V
• Bemessungsstrom: 32 A
• Anschlussleistung: 22 kVA
• Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig: 2
• Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig: 1
• Anzahl der SCHUKO-Steckdosen: 3
• Anzahl der Zählerfelder: 1
• Hauptschalter-Bemessungsstrom: 32 A
• Anzahl der Pole Hauptschalter: 3
• Anzahl der Leitungsschutzschalter: 5
• Fehlerstrom-Typ: B
• Anzahl der Fehlerstrom-Schutzschalter 30 mA: 1
• Notschalter: nein
• Schutzart (IP): IP44
• Werkstoff des Gehäuses: Stahlblech
• Breite: 669 mm
• Höhe: 1297 mm
• Tiefe: 360 mm

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
