Allgemeine Beschreibung

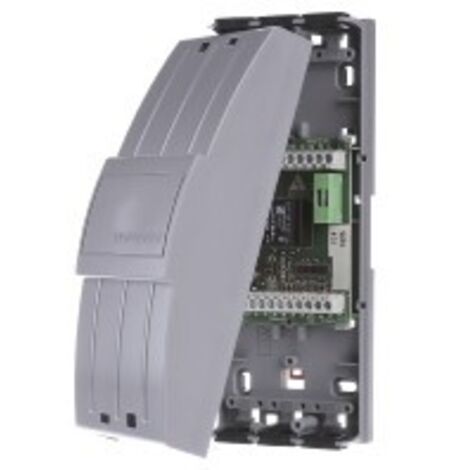

Die Warema Sonnen MSE Kompakt 1 AP 1002764 ist eine Motorsteuereinheit, die für die Ansteuerung von einem Motor über die Sonnenschutzzentrale konzipiert ist. Sie ermöglicht die örtliche Bedienung durch einen separaten Taster und benötigt kein externes Netzteil, da die Sicherheitskleinspannung in der Einheit selbst erzeugt wird. Die Motorsteuereinheit bietet die Möglichkeit, unterschiedliche Programme für Sonnenschutzprodukte mit und ohne Lamellen einzustellen.Technische daten
- Bemessungsbetriebsstrom Ie: 0,01 A
- Bemessungsbetriebsspannung Ue bei AC 50 Hz: 207..253 V
- Bemessungsbetriebsfrequenz: 50 Hz
- Stromerfassungsmodul: Nein
- Spannungserfassungsmodul: Nein
- Art der Anschlusstechnik: Schraubanschluss
- Bemessungssteuerspeisespannung Us bei DC: 30 V
- Spannungsart zur Betätigung: DC
- Anzahl der Ausgänge, kontaktbehaftet: 2
- Anzahl der digitalen Eingänge: 5
- Schaltfunktion: monostabil
- Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
- Schutzart (IP): IP30
Kompatibilität und Zubehör
- Ein separater Eingang zum Anschluss eines Verriegelungskontaktes, z. B. Fensterkontakt, ist vorhanden.
- Es sind sowohl REG- als auch ein Aufputzgehäuse lieferbar.
- Für den Motorausgang ist eine wechselbare Feinsicherung zur Absicherung der Motorleitung vorhanden.
Installation
- Alle Anschlussklemmen sind als Schraubklemmen ausgeführt, was eine sichere Montage gewährleistet.
Anwendung
- Ein örtlicher Fahrbefehl wird je nach Programmierung nach 2 Sekunden oder sofort gespeichert.
- Bei einem Zentralbefehl wird der örtliche Fahrbefehl gelöscht und die Bedienung blockiert.
Weitere Informationen
- Das Gehäuse ist halogenfrei und entspricht der Prüfung nach UL-94 V0.
