Allgemeine Beschreibung

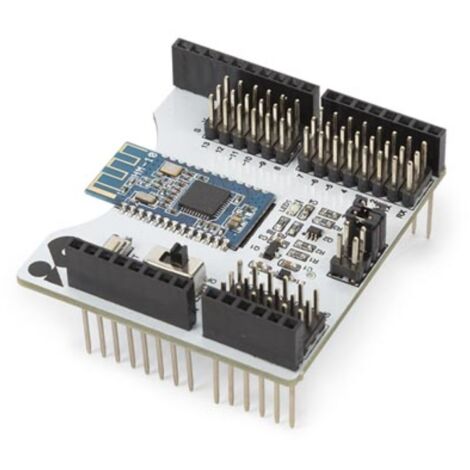

Das HM-10 drahtlose Shield für Arduino® UNO ist ein vielseitiges Erweiterungsmodul, das alle digitalen und analogen Pins auf 3-Pin erweitert. Es ermöglicht eine einfache Verbindung zu Sensoren mit 3-Pin-Kabeln und nutzt das HM-10 Modul mit einem Texas Instruments® CC2541 Bluetooth v4.0 BLE Chip, der vollständig mit dem Arduino UNO Entwicklungsboard kompatibel ist.Technische daten
- Erweitert 14 digitale Pins auf 3-Pin
- Erweitert 6 analoge Pins auf 3-Pin
- On-Board-Reset-Taste
- Schiebeschalter zum Ein- und Ausschalten der drahtlosen Kommunikation
- Jumper-Schnittstelle zur Steuerung der seriellen Kommunikation
- Integrierter Texas Instruments® CC2541 Bluetooth v4.0-Chip
- Abstand der Stiftleisten: 2,54 mm
- USB-Protokoll: USB V2.0
- Arbeitsfrequenz: 2,4 GHz ISM-Band
- Modulationsmethode: GFSK (Gaussian Frequency Shift Keying)
- Übertragungsleistung: -23 dBm, -6 dBm, 0 dBm, 6 dBm (änderbar per AT-Befehl)
- Empfindlichkeit: =-84 dBm bei 0,1 % BER
- Übertragungsrate: asynchrone 6K Bytes
- Sicherheit: Authentifizierung und Verschlüsselung
- Unterstützende Dienste: Zentrale & periphere UUID FFE0, FFE1
- Stromverbrauch: 400–800 µA im Standby-Modus, 8,5 mA während der Übertragung
- Stromversorgung des Shields: 5 VDC
- Stromversorgung HM-10: 3,3 VDC
- Arbeitstemperatur: -5 bis +65 °C
- Abmessungen: 54 x 48 x 23 mm
- Gewicht: 25 g
Weitere Informationen
- Sprachen der Gebrauchsanweisung: Englisch
- Primärfarben: Mehrfarbig
- Niveau der Codierkenntnisse: 3
- Elektronik-Kenntnisse: 2
- Mechanische Fähigkeiten: 1
- Fertigkeiten im Löten: keine
