Allgemeine Beschreibung

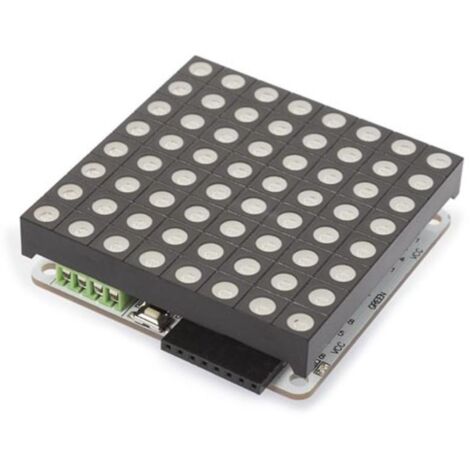

Diese RGB-LED-Matrix-Treiber-Plattform basiert auf Arduino (ATmega328P) und bietet dank des LED-Treibers drei 8+6-Bit-Kanäle zur Hardware-PWM-Steuerung. Die Treiberplatine ist direkt mit der Arduino IDE programmierbar, was eine einfache Anpassung der Firmware ermöglicht. Sie ist ideal für fortgeschrittene Lichtprojekte und bietet eine hohe Farbauflösung mit der Fähigkeit, jede der 3 Grundfarben mit einer Intensitätsauflösung von bis zu 14 Bit zu steuern.Technische daten
- Modulabmessungen: 60 x 60 x 16 mm
- Tiefe des Produkts: 7,5 cm
- Gewicht: 56 g
- Mikroprozessor: Atmega328P
- Stromversorgung: 5 bis 7,5 VDC
- Stromverbrauch (außer LED-Matrix): max. 40 mA
- Antriebsstrom (jeder Kanal): max. 500 mA
- Antriebsstrom (jeder Punkt): max. 58 mA
- Reaktionszeit der Schaltung: 10 ns
- RGB-LED-Matrix-Farbauflösung pro Punkt: 16 M
- UART-Baudrate: 9600/115200
- Hardware-PWM-Unterstützung: 16 MHz
- 24 Konstantstromkanäle mit je 100 mA
- 8 Super-Source-Treiberkanäle mit jeweils 500 mA
Kompatibilität und Zubehör
- Kompatibel mit Arduino IDE
- Dedizierte GPIO- und ADC-Schnittstelle
- Hardware-UART- und IIC-Kommunikation
- Kaskaden-Stromanschluss: Klemmenblöcke
- Programmschnittstelle: UART/ISP (VMA440)
- Erweiterungssockel: 100 mil gebogenes Stiftleistenpaar
Installation
Die Installation erfolgt einfach durch Plug & Play. Die Treiberplatine kann direkt programmiert werden, was die Einrichtungs- und Entwicklungszeit verkürzt.Anwendung
Diese Treiberplatine eignet sich hervorragend für DIY-Projekte, bei denen eine präzise Steuerung von RGB-LEDs erforderlich ist. Sie ist ideal für kreative Lichtinstallationen und fortgeschrittene Elektronikprojekte.Weitere Informationen
- Sprachen der Gebrauchsanweisung: Englisch
- Primärfarben: Schwarz
- Zusätzliche Farben: Weiß
- Niveau der Codierkenntnisse: 3
- Elektronik-Kenntnisse: 2
- Mechanische Fähigkeiten: 1
- Fertigkeiten im Löten: keine
