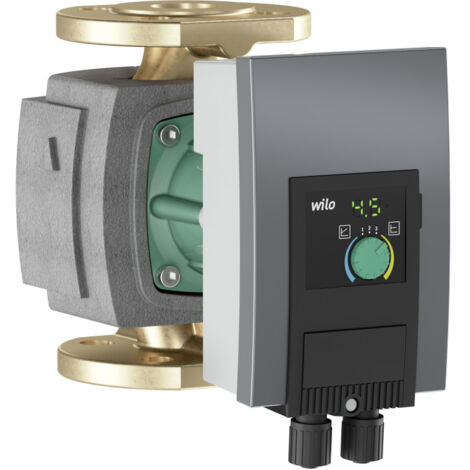

Wilo Yonos MAXO-Z plus Nassläufer-Hocheffizienzpumpe 25/0,5-10, 145W, 230V, G 1 1/2", PN 10

Wilo Yonos MAXO-Z plus Nassläufer-Hocheffizienzpumpe 25/0,5-10, 145W, 230V, G 1 1/2", PN 10

Die Wilo-Yonos MAXO-Z plus ist eine hocheffiziente Zirkulationspumpe zur hygienesicheren Bereitstellung von Trinkwarmwasser in Miet-, Verwaltungs- und Gewerbeobjekten. Dank ihres LED-Displays bietet sie vollständige Transparenz über Förderhöhen, Drehzahlstufen oder auch mögliche Störungen. Die kompakte Bauweise und der Wilo-Stecker für den elektrischen Anschluss vereinfachen sehr die Installation. Der grüne Knopf ermöglicht zudem eine einfache Bedienung der Pumpe.

Betriebsdaten Stoeraussendung: EN 61800-3,2004+A1,2012
/residential area (C1) Stoerfestigkeit: EN 61800-3,2004+A1,2012
/industrial environment (C2) Netzanschluss: 1x230 V!, 50/60 Hz
Leistungsaufnahme: 190 W
Drehzal min.: 1000 U/Min
Drehzahl max.: 4450 U/Min
Maximaler Betriebsdruck: 10 bar
Schutzart Motor: IPX4D
Kabelverschraubung: 2 x M20x1.5
Werkstoffe Pumpengehaeuse: CC499K
Laufrad: PPS-GF40
Welle: 1.4122
Lager: Kohlegraphit
Einbaumaße Saugseitiger Rohranschluß: G 11/2
Druckseitiger Rohranschluß: G 11/2
Mindestzulaufhoehe bei 50oC: 3
Baulaenge: 180 mm
Bestellinformationen Fabrikat: Wilo
Produktbezeichnung: Yonos MAXO-Z plus
25/0,5 10 PN6/10 Gewicht netto ca.: 4 kg
Artikelnummer: 2202918
Mindestzulaufhoehe bei 95oC: 10
Mindestzulaufhoehe bei 110oC: 16
Max. zulaessige Wassergesamthaerte: 3.57
mmol/l (20odH) Motordaten Energieeffizienzindex (EEI): 0,2

Hocheffizienz-Pumpe Wilo-Yonos MAXO-Z plus elektronisch geregelt, Nassläufer-Umwälzpumpe, Synchronmotor nach ECM-Technologie und integrierter Leistungsregelung zur stufenlosen Differenzdruckregelung. Einsetzbar für alle Trinkwasser-Zirkulationssysteme in Industrie- und Gebäudetechnik. Serienmäßig mit: Vorwählbare Regelungsarten zur optimalen Lastanpassung: dp-c (Differenzdruck constant), dp-v (Differenzdruck variabel) 3 Drehzahlstufen (n = konstant) LED Anzeige zum Einstellen des Sollwerts und Anzeige Fehlermeldungen Elektroanschluss mit dem Wilo-Stecker Störmeldeleuchte und Kontakt für Sammelstörmeldung Wärmedämmschale Bei Flanschpumpen

• Flanschausführungen: Standardausführung für Pumpen DN 32 bis DN 65: Kombiflansch PN 6/10 (Flansch PN 16 nach EN 1092-2) für Gegenflansche PN 6 und PN 10

Hocheffizienz-Pumpe Wilo-Yonos MAXO-Z plus

elektronisch geregelt,

Nassläufer-Umwälzpumpe, Synchronmotor nach ECM-Technologie und integrierter Leistungsregelung zur stufenlosen Differenzdruckregelung. Einsetzbar für alle Trinkwasser-Zirkulationssysteme in Industrie- und Gebäudetechnik.

Serienmäßig mit:

• Vorwählbare Regelungsarten zur optimalen Lastanpassung: Δp-c (Differenzdruck constant), Δp-v (Differenzdruck variabel)
• 3 Drehzahlstufen (n = konstant)
• LED Anzeige zum Einstellen des Sollwerts und Anzeige Fehlermeldungen
• Elektroanschluss mit dem Wilo-Stecker
• Störmeldeleuchte und Kontakt für Sammelstörmeldung
• Wärmedämmschale

Bei Flanschpumpen - Flanschausführungen:

• Standardausführung für Pumpen DN 32 bis DN 65: Kombiflansch PN 6/10 (Flansch PN 16 nach EN 1092-2) für Gegenflansche PN 6 und PN 10

Betriebsdaten

• Fördermedium: Wasser, Ethylenglykol, Propylenglykol
• Max. Medientemperatur: 80 °C
• Min. Medientemperatur: 0 °C
• Min. Umgebungstemperatur: 0 °C
• Max. Umgebungstemperatur: 40 °C
• Temperaturbereich bei max. Umgebungstemperatur +40 °C: -20...+110
• Maximaler Betriebsdruck: 10 bar
• Mindestzulaufhöhe bei 50°C: 3 m
• Mindestzulaufhöhe bei 95°C: 10 m
• Mindestzulaufhöhe bei 110°C: 16 m
• Max. zulässige Wassergesamthärte: 3,57 mmol/l (20 °dH)

Motordaten

• Energieeffizienzindex (EEI): 0.2
• Netzanschluss: 1~230 V ±10%, 50/60 Hz
• Strom (min): 0.1 A
• Strom (max): 1.5 A
• Motornennleistung: 145 W
• Drehzahl min.: 1000 U/Min
• Drehzahl max.: 4450 U/Min
• Leistungsaufnahme: 5 W
• Leistungsaufnahme: 190 W
• Störaussendung: EN 61800-3;2004+A1;2012 / Wohnbereich (C1)
• Störfestigkeit: EN 61800-3;2004+A1;2012 / Industriebereich (C2)
• Isolationsklasse: F
• Schutzart: IPX4D
• Kabelverschraubung: 2 x M20x1.5

Werkstoffe

• Pumpengehäuse: Edelstahl
• Laufrad: PPS-GF40
• Welle: Edelstahl
• Lager: Kohle, kunstharzimprägniert

Einbaumaße

• Pumpenanschluss: G 1½
• Pumpenanschluss (alternative Bezeichnung): RP 1DN 25
• Baulänge: 180 mm

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: Yonos MAXO-Z plus 25/0,5-10 PN10
• Gewicht netto ca.: 4 kg
• Artikelnummer: 2202918

Trinkwasser-Zirkulationssysteme in Industrie- und Gebäudetechnik.

Produktspezifikation

• Hersteller-Warengruppe: Naßläuferpumpen, Hocheffizienz
• Hersteller-Produktgruppe: Wilo-Yonos MAXO-Z plus
• Hersteller-Artikelnummer: 2202918
• Haftungsübernahmevereinbarung: Ja
• Nennstrom: 1,5
• Anzahl der Phasen: 1
• Max. Volumenstrom: 9,522
• Max. Förderhöhe: 10,92
• Umgebungstemperatur: 0 - 40
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für KNX: nein
• Potentialfreier Schaltkontakt: nein
• Bemessungsspannung: 230
• Einbaulänge: 180
• Frequenz: 50/60 Hz
• Schutzart (IP): IPX4D
• Funkstandard Bluetooth: nein
• Funkstandard WLAN 802.11: nein
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Leistungsaufnahme der Pumpe (solpump): 190
• Leistungsaufnahme der Pumpe im Bereitschaftszustand (solstandbypump): 5
• Werkstoff des Gebläserads/Laufrads: Polypropylen (PP)
• Aufgenommene Motorleistung (P1) pro Motor: 0,19
• Volumenstrom (BEP): 5,315
• Förderhöhe bei Volumenstrom (BEP): 75,3448761
• Anschlussstandard Einlassseite: ISO 228-1
• Anschlussstandard Auslassseite: ISO 228-1
• Funkstandard 2G / 3G / 4G: nein
• Funkstandard 5G: nein
• Schnittstellensignal 0-10 V / 2-10 V: nein
• Schnittstellensignal 0-20 mA / 4-20 mA: nein
• Schnittstelle PT100 / PT1000 / PTC: nein
• Schnittstelle Pulse Width Modulation (PWM): nein
• Schnittstelle Impulszähler (Pulse counter): nein
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: nein
• Unterstützt Protokoll für BACnet MS/TP: nein
• Unterstützt Protokoll für BACnet IP: nein
• Unterstützt Protokoll für LON/LONWorks: nein
• Unterstützt Protokoll für LIN Bus: nein
• Drehzahlregelung Motor: eingebaut
• Max. Arbeitsdruck: 10
• Werkstoff des Pumpengehäuses: rostfreier Stahl
• Doppelpumpe: nein
• Isolationsklasse nach IEC: F
• Werkstoffgüte des Pumpengehäuses: Stahlguss 1.0625
• Mediumtemperatur (Dauerbetrieb): 0 - 80
• Werkstoffgüte Gebläserad/Laufrad: PP-GF
• Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser, Anschluss Einlassseite: 1 1/2 Zoll (40)
• Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
• Rohraußendurchmesser, Anschluss Einlassseite: 40
• Rohraußendurchmesser, Anschluss Auslassseite: 40
• Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Druckstufe Flanschanschluss Einlassseite: PN 10
• Druckstufe Flanschanschluss Auslassseite: PN 10
• Trinkwasserkonform nach UBA: Ja
