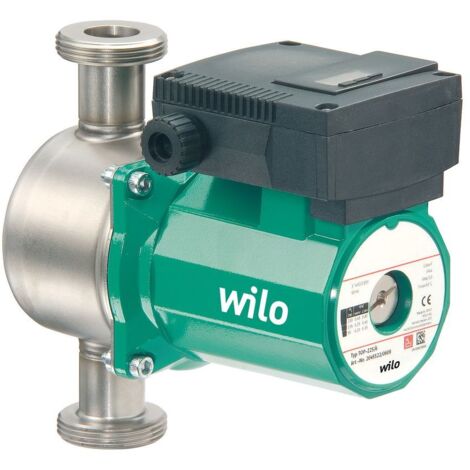

Wilo Nassläufer-Zirkulationspumpe TOP-Z 20/4 (1230 V, PN 10, Inox), 2045519

Wilo Nassläufer-Zirkulationspumpe TOP-Z 20/4 (1~230 V, PN 10, Inox), 2045519

Hydraulische Daten

• Maximaler Betriebsdruck PN: 10 bar
• Förderhöhe bei Qmin H Qmin: 3,4 m
• Fördermenge max. Qmax: 3,9 m³/h
• Min. Medientemperatur bei HVAC-Anwendungen Tmin: 0 °C
• Max. Medientemperatur bei HVAC-Anwendungen Tmax: 65 °C
• Min. Medientemperatur bei Trinkwasseranwendungen Tmin: 0
• Max. Medientemperatur bei Trinkwasseranwendungen Tmax: 65
• Max. Medientemperatur bei Trinkwasseranwendungen im Kurzzeitbetrieb 2h Tmax: 80 °C
• Min. Umgebungstemperatur Tmin: 0 °C
• Max. Umgebungstemperatur Tmax: 40 °C
• Max. zulässige Wassergesamthärte: 3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) für 20/4 + 25/6)

Motordaten

• Netzanschluss: 1~230 V, 50 Hz
• Motornennleistung P2: 60 W
• Nennstrom IN: 0,5 A
• Drehzahl max. nmax: 2790 1/min
• Leistungsaufnahme P1 min: 50 W
• Leistungsaufnahme P1 max: 105 W
• Störaussendung: EN 61000-6-3
• Störfestigkeit: EN 61000-6-2
• Schutzart Motor: IPX4D
• Isolationsklasse: H
• Kabelverschraubung: 1 x PG13.5
• Motorschutz: Interner Schutz vor Überhitzung WSK

Einbaumaße

• Saugseitiger Rohranschluss DNs: G 1¼
• Druckseitiger Rohranschluss DNd: G 1¼
• Baulänge l0: 150 mm

Maße und Gewichte

• Längenmaß mit Verpackung: 270 mm
• Länge L: 150 mm
• Höhenmaß mit Verpackung: 215 mm
• Höhe H: 216 mm
• Breitenmaß mit Verpackung: 178 mm
• Breite B: 140 mm
• Gewicht brutto ca. m: 3,7 kg
• Gewicht netto ca. m: 3 kg

TOP-Z 20/4 (1~230 V, PN 10, Inox)

• Förderhöhe bei Qmin H Qmin: 3,4 m
• Motornennleistung P2: 60 W
• Leistungsaufnahme P1 min: 50 W
• Leistungsaufnahme P1 max: 105 W
• Schutzart Motor: IPX4D
• Isolationsklasse: H
• Saugseitiger Rohranschluss DNs: G 1¼
• Druckseitiger Rohranschluss DNd: G 1¼
• Baulänge l0: 150 mm

Spezifikation

Nassläufer-Zirkulationspumpe mit Verschraubungs- oder Flanschanschluss. Vorwählbare Drehzahlstufen zur Leistungsanpassung

Anwendung

Trinkwasser-Zirkulationssysteme in Industrie- und Gebäudetechnik.

Lieferumfang

• Pumpe
• Wärmedämmung
• Dichtungen bei Gewindeanschluss
• Unterlegscheiben für Flanschschrauben (bei Anschlussnennweiten DN 40 - DN 65)
• Einbau- und Betriebsanleitung

Diese Umwälzpumpe ist nur für Trinkwasser geeignet.

Einsetzbar für Trinkwarmwasser- Zirkulationssysteme in Industrie und Gebäudetechnik.

Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung.

Ausstattung und Funktion

• Manuelle Leistungsanpassung mit 3 Drehzahlstufen
• Pumpen mit 1~ Motor:
  • P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
  • P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät
• Pumpen mit 3~ Motor:
  • P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
  • P2 ≥ 180W: Motorvollschutz mit integrierter Auslöseelektronik
• Störleuchte
• Kontakt für Sammelstörmeldung
• Drehrichtungskontrollleuchte
• Netzanschluss 3~230V mit optionalem Umschaltstecker
• Pumpengehäuse in Rotguss oder Grauguß (Edelstahl typenabhängig)
• Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65)
• Wärmedämmschalen
• Zusätzliche Funktionen durch nachrüstbares Protect Module C:
  • Störmeldung SSM als potenzialfreier Öffner
  • Betriebsmeldung SBM als potenzialfreier Schließer
  • Steuereingang "Vorrang Aus" durch externen potenzialfreien Kontakt (Öffner)
  • Blockiererkennung
  • Motorvollschutz mit Auslösegerät
  • Störquittierung
• Doppelpumpenmanagement (zwei Einzelpumpen parallel installiert): Haupt-/Reservebetrieb (automatische Störumschaltung/zeitabhängiger Pumpentausch)

🗹Drehrichtungskontrollleuchte zur Anzeige der korrekten Drehrichtung (nur bei 3~)🗹Serienmäßig mit Wärmedämmung

Ausstattung

• Bei Flanschpumpen: Flanschausführungen
• Standardausführung für Pumpen DN 40 bis DN 65: Kombiflansch PN 6/10 (Flansch PN 16 nach EN 1092-2) für Gegenflansche PN 6 und PN 16,
• Standardausführung für Pumpen DN 80: Flansch PN 6 (ausgelegt PN 16 nach EN 1092-2) für Gegenflansch PN 6,
• Sonderausführung für Pumpen DN 40 bis DN 80: Flansch PN 16 (nach EN 1092-2) für Gegenflansch PN 16,
• Kabeleinführung beidseitig möglich (nur bei 1~Pumpen und 3~Pumpen mit P2≥180 W)
• Serienmäßige Wärmedämmung
