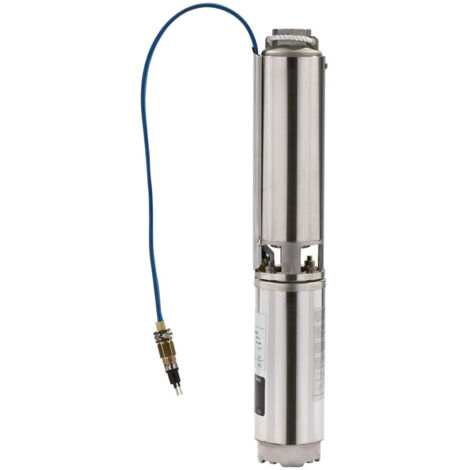

Wilo Unterwassermotorpumpe Sub TWU 4-0435-C-QC, 3 kW, 400 V

Wilo Sub Unterwassermotor-Pumpe TWU 4.04-35-C-QC, 400V, Rp 1 1/4", PN 10/16/25/40, 3,0kW

Betriebsdaten Min. Medientemperatur: 3 oC
Max. Medientemperatur: 30 oC
Gewicht netto ca.: 26,2 kg
Motordaten Netzanschluss: 3x400 V!, 50 Hz
Motornennleistung: 3000 W
Nenndrehzahl: 2830 U/Min
Nennstrom: 7,3 A
Einschaltart: Direct (D)
Max. Schalthaeufigkeit: 20
Foerderhoehe max.: 22,653361 m
Motor Durchmesser: 98 mm
Min. Stroemungsgeschwindigkeit am Motor: 0,8 m/s Kabel Laenge Anschlusskabel: 2,5 m
Kabelquerschnitt: 4G1,5 mm2
Werkstoffe Pumpengehaeuse: 1.4301
Motorgehaeuse: 1.4301
Welle: 1.4104
Aggregat Laufrad: PPE
Bestellinformationen Gewicht netto ca.: 26,2 kg
Fabrikat: Wilo
Produktbezeichnung: Sub TWU 4-0435-C-QC
(3x400 V, 50 Hz) Artikelnummer: 6049379
Mindesteffizienzindex (MEI): 0,7
Druckseitiger Rohranschluß: Rp 11/4
Maximaler Betriebsdruck: 40 bar
Max. Sandgehalt: 50,00
Schutzart Motor: IP68
Max. Eintauchtiefe: 200 m

Vollüberflutbare, mehrstufige Unterwassermotor-Pumpe mit radialen oder halb-axialen Laufrädern in Gliederbauweise für den vertikalen oder horizontalen Einbau, mit integriertem Rückflussverhinderer. Korrosionsfreier Wechselstrom- oder Drehstrommotor für Direktanlauf mit Wasser-Glykol-Füllung. Hermetisch vergossen mit lackisolierter Wicklung, harzgetränkt und selbstschmierenden Lagern. Die Kühlung des Motors erfolgt durch das Fördermedium. Daher muss das Aggregat immer eingetaucht betrieben werden. Die horizontale Aufstellung muss in Verbindung mit einem Kühlmantel erfolgen. Zur Förderung von Wasser aus Bohrlöchern mit einer maximalen Eintauchtief von 200 m und einem max. Sandgehalt von 50 g/m3. Die QC-Ausführung ist mit einem Schnellanschlusskabel zum einfachen und schnellen Austauschen des Stromkabels ausgestattet. Lieferumfang Hydraulik + Motor fertig montiert Quick-Connect-Anschlusskabel mit Trinkwasserzulassung Kabelbinder Halteseil aus Polypropylene Schelle zur Befestigung des Halteseils am Aggregat Wechselstromvariante inkl. Schaltkasten mit Kondensator, thermischem Motorschutz und Ein-/Ausschalter Einbau- und Betriebsanleitung

Vollüberflutbare, mehrstufige Unterwassermotor-Pumpe mit radialen oder halb-axialen Laufrädern in Gliederbauweise für den vertikalen oder horizontalen Einbau, mit integriertem Rückflussverhinderer. Korrosionsfreier Wechselstrom- oder Drehstrommotor für Direktanlauf mit Wasser-Glykol-Füllung. Hermetisch vergossen mit lackisolierter Wicklung, harzgetränkt und selbstschmierenden Lagern. Die Kühlung des Motors erfolgt durch das Fördermedium. Daher muss das Aggregat immer eingetaucht betrieben werden. Die horizontale Aufstellung muss in Verbindung mit einem Kühlmantel erfolgen.

Zur Förderung von Wasser aus Bohrlöchern mit einer maximalen Eintauchtief von 200 m und einem max. Sandgehalt von 50 g/m³. Die QC-Ausführung ist mit einem Schnellanschlusskabel zum einfachen und schnellen Austauschen des Stromkabels ausgestattet.

Lieferumfang

• Hydraulik + Motor fertig montiert
• Quick-Connect-Anschlusskabel mit Trinkwasserzulassung
• Kabelbinder
• Halteseil aus Polypropylene
• Schelle zur Befestigung des Halteseils am Aggregat
• Wechselstromvariante inkl. Schaltkasten mit Kondensator, thermischem Motorschutz und Ein-/Ausschalter
• Einbau- und Betriebsanleitung

Betriebsdaten

• Fördermedium: Wasser
• Förderhöhe max.: 231.0

Aggregat

• Mindesteffizienzindex (MEI): 0.7
• Druckseitiger Rohranschluss: Rp 1¼
• Maximaler Betriebsdruck: 40 bar
• Max. Sandgehalt: 50 g/m³
• Schutzart Motor: IP68
• Max. Eintauchtiefe: 200 m
• Min. Medientemperatur: 3 °C
• Max. Medientemperatur: 30 °C
• Gewicht netto ca.: 26.2 kg
• Max. Durchmesser: 98 mm

Motordaten

• Motorbauart: Unterwassermotor
• Netzanschluss: 3~400 V, 50 Hz
• Motornennleistung: 3000 W
• Nenndrehzahl: 2830 U/Min
• Nennstrom: 7.3 A
• Einschaltart: Direkt (DOL)
• Max. Schalthäufigkeit: 20
• Motor Durchmesser: 97 mm
• Min. Strömungsgeschwindigkeit am Motor: 0.08 m/s

Kabel

• Länge Anschlusskabel: 2.5 m
• Kabelquerschnitt: 4G1!,5 mm²

Werkstoffe

• Pumpengehäuse: Edelstahl
• Motorgehäuse: Edelstahl
• Welle: Edelstahl
• Laufrad: PPE

Bestellinformationen

• Gewicht netto ca.: 26.2 kg
• Fabrikat: Wilo
• Produktbezeichnung: Sub TWU 4.04-35-DM-QC-C
• Artikelnummer: 6049379

Zur Förderung von Regen- und Brauchwasser aus Bohrlöchern und Brunnen für die Beregnung, Bewässerung und Wasserversorgung.

Produktspezifikation

• Hersteller-Warengruppe: Bohrlochtechnik, Pumpen
• Hersteller-Produktgruppe: Wilo-Sub TWU 4
• Hersteller-Artikelnummer: 6049379
• Nennstrom: 7,3
• Gewicht: 26,2
• Anzahl der Phasen: 3
• Eintauchtiefe: 200
• Max. Volumenstrom: 6
• Max. Förderhöhe: 231
• Drehzahl: 2830
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 400
• Max. elektrische Schalthäufigkeit: 20
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Gebläserads/Laufrads: Polypropylen (PP)
• Motorausgangsleistung (P2): 3
• Volumenstrom (BEP): 3,666
• Förderhöhe bei Volumenstrom (BEP): 1654,39029
• Max. Sandgehalt: 50
• Max. Arbeitsdruck: 25,4
• Werkstoff des Pumpengehäuses: rostfreier Stahl
• Isolationsklasse nach IEC: B
• Werkstoffgüte des Pumpengehäuses: Edelstahl 304 (1.4301)
• Mediumtemperatur (Dauerbetrieb): 3 - 30
• Werkstoffgüte Gebläserad/Laufrad: PVC-CPE
• Nenndurchmesser, Anschluss Auslassseite: 1 1/4 Zoll (32)
• Rohraußendurchmesser, Anschluss Auslassseite: 32
• Anschluss Auslassseite: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Druckstufe Flanschanschluss Auslassseite: PN 10
• Nennstrom: 7,3
• Gewicht: 26,2
• Anzahl der Phasen: 3
• Eintauchtiefe: 200
• Kabellänge: 2,5
• Max. Volumenstrom: 6
• Max. Förderhöhe: 231
• Drehzahl: 2830
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 400
• Max. elektrische Schalthäufigkeit: 20
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Gebläserads/Laufrads: Polypropylen (PP)
• Motorausgangsleistung (P2): 3
• Volumenstrom (BEP): 3,666
• Förderhöhe bei Volumenstrom (BEP): 1654,39029
• Max. Sandgehalt: 50
• Max. Arbeitsdruck: 25,4
• Werkstoff des Pumpengehäuses: rostfreier Stahl
• Isolationsklasse nach IEC: B
• Werkstoffgüte des Pumpengehäuses: Edelstahl 304 (1.4301)
• Mediumtemperatur (Dauerbetrieb): 3 - 30
• Werkstoffgüte Gebläserad/Laufrad: PVC-CPE
• Nenndurchmesser, Anschluss Auslassseite: 1 1/4 Zoll (32)
• Rohraußendurchmesser, Anschluss Auslassseite: 32
• Anschluss Auslassseite: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Druckstufe Flanschanschluss Auslassseite: PN 10
