Wolf Adapter Flachkanal 50x140mm zum Anschluss an Luftverteiler

Wolf Adapter Flachkanal 50x140mm zum Anschluss an Luftverteiler

Der Wolf Adapter Flachkanal 50x140 mm ist ein Verbindungselement zum Anschluss von Flachkanälen an Luftverteiler mit einem runden Anschluss DN 125. Er eignet sich besonders für die Installation innerhalb von Betondecken und bietet eine hohe Systemdichtheit sowie geprüfte Materialeigenschaften. Typische Einsatzbereiche sind Lüftungsanlagen in Wohn- und Gewerbegebäuden, bei denen eine sichere und dichte Verbindung zwischen Flachkanal und Luftverteiler erforderlich ist.

Wie wird der Wolf Adapter Flachkanal 50x140 mm eingesetzt?

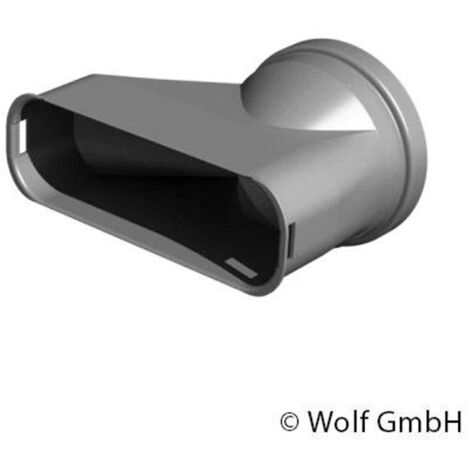

Der Adapter dient als Übergangsstück zwischen einem ovalen Flachkanal mit den Maßen 50 x 140 mm und einem runden Luftverteileranschluss mit DN 125. Er ist speziell für die Integration in Betondecken konzipiert und ermöglicht dort eine platzsparende und sichere Verbindung. Die Montage erfolgt über Einschubenden an beiden Anschlussseiten. Für die Abdichtung sind ein Klick- und Dichtring erforderlich, die separat zu beschaffen sind.

Welche technischen Eigenschaften bietet der Adapter?

Der Adapter besteht aus lebensmittelechtem Polypropylen (PP) und ist antistatisch sowie antimikrobiell ausgeführt. Er ist unisoliert und in der Farbe grün erhältlich. Die Betriebstemperatur liegt im Bereich von minus 20 bis plus 60 Grad Celsius. Die Druckfestigkeit ist für den Einbau in Beton bis zu einer Dicke von 200 mm ausgelegt. Die Systemdichtheit beträgt plus/minus 2.000 Pascal, was der Dichtheitsklasse D nach DIN EN 12237 und ATC2 nach EN 16798-3 entspricht. Das Brandverhalten ist klassifiziert nach Klasse E gemäß EN 13501-1. Alle Eigenschaften wurden unabhängig vom TÜV Süd und ISEGA geprüft und zertifiziert.

Welche Anschlussarten und Maße sind relevant?

Der Adapter verfügt an Anschluss 1 über einen ovalen Flachkanal mit den Maßen 140 mm Breite und 50 mm Höhe. Anschluss 2 ist ein runder Luftkanal mit einem Nenndurchmesser von 125 mm. Beide Anschlüsse sind als Einschubenden ausgeführt, was eine einfache Verbindung mit den entsprechenden Kanälen und Luftverteilern ermöglicht. Die Gesamtlänge des Adapters beträgt 112,5 mm.

Technische Daten

• Maße Flachkanal Anschluss 1: 50 x 140 mm
• Nenndurchmesser Anschluss 2: 125 mm
• Länge: 112,5 mm
• Material: Polypropylen (PP), lebensmittelecht
• Betriebstemperatur: -20 bis +60 °C
• Druckfestigkeit: bis 200 mm Beton
• Systemdichtheit: ±2.000 Pa
• Dichtheitsklasse: D nach DIN EN 12237 / ATC2 nach EN 16798-3
• Brandverhalten: Klasse E nach EN 13501-1
• Antistatisch und antimikrobiell: ja
• Farbe: grün

Der Wolf Adapter Flachkanal 50x140 mm ermöglicht eine zuverlässige und dichte Verbindung zwischen Flachkanal und Luftverteiler, insbesondere bei der Installation in Betondecken. Mit seiner geprüften Materialqualität und den technischen Eigenschaften wie der hohen Druckfestigkeit und Systemdichtheit ist er eine geeignete Lösung für moderne Lüftungssysteme in Wohn- und Gewerbegebäuden.

Produktspezifikation

• Hersteller-Artikelnummer: 2577600
• Hersteller-Warengruppe: Comfort-Wohnungs-Lüftung CWL
• Hersteller-Produktgruppe: CWL - Zubehör
• Ausführung: unisolierter Kanal
• Anschluss 1: Einschubende
• Anschluss 2: Einschubende
• Länge: 112,5
• Antistatische Ausführung: ja
• Ausführung Anschluss 1: Luftkanal oval
• Ausführung Anschluss 2: Luftkanal rund
• Werkstoff des Kanals: Kunststoff
• Nennbreite Kanal Anschluss 1: 140
• Nennhöhe Kanal Anschluss 1: 50
• Außenfarbe: grün
• Einbettbar in Beton: ja
• Werkstoffgüte Kanal: Polypropylen (PP)
• Perforierte Innenwand: nein
• Nenndurchmesser Kanal, Anschluss 2: 125
• Formstückübergang: ja
• Kanalreduzierung: nein
• Mit vormontierter Dichtung: nein
• Produktionsart: nahtlos
• Gepresst: nein
• Mit Aufschiebeprofil: nein
• Mit Aufschiebeklemme: nein
