Wolf Anschluss-Set DN 110-B23 DN 110 im Schacht, Abdeckung Polypropylen

Wolf Anschluss-Set DN 110-B23 DN 110 im Schacht, Abdeckung Polypropylen

Das Wolf Anschluss-Set DN 110-B23 ist ein Komplettbausatz für den Anschluss von Brennwertthermen an Abgassysteme mit einem Rohrdurchmesser von 110 mm. Es eignet sich speziell für den Einsatz im Schacht und beinhaltet eine Schachtabdeckung aus Polypropylen mit integrierter Luft- und Abgasführung. Das Set ist für einwandige Abgasrohre ausgelegt und ermöglicht eine sichere Verbindung im Bereich der Abgasführung bei Heizungsanlagen.

Welche Komponenten sind im Anschluss-Set enthalten?

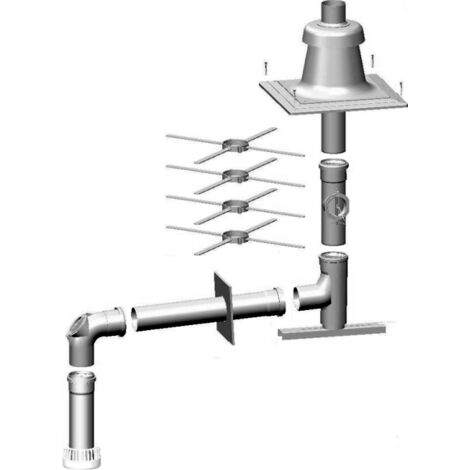

Das Anschluss-Set besteht aus einem Revisions-T-Stück mit einem Winkel von 87 Grad und einem Rohr mit einer Länge von 1000 mm sowie einem Durchmesser von 110 mm. Zusätzlich sind eine Rosette, ein Stützbogen mit 87 Grad inklusive Auflageschiene, ein Revisionsstück und vier Abstandhalter enthalten. Die Schachtabdeckung aus Kunststoff ist mit einer integrierten Luft- und Abgasführung ausgestattet, die eine kontrollierte Luftzufuhr und Abgasabführung im Schacht sicherstellt.

Wie ist das Anschluss-Set konstruiert und welche Materialien werden verwendet?

Das Set verwendet ein einwandiges Abgasrohrsystem mit einem Durchmesser von 110 mm, das für eine maximale Mediumtemperatur im Dauerbetrieb von 120 °C ausgelegt ist. Die Schachtabdeckung besteht aus Polypropylen, einem widerstandsfähigen Kunststoff, der für den Einsatz im Abgassystem geeignet ist. Die Auflageschiene dient als Stützvorrichtung, kann aber durch ein Abgasrohr entsprechender Länge ersetzt werden, um die Montage zu erleichtern.

Für welche Anwendungen und Systeme ist das Anschluss-Set geeignet?

Das Anschluss-Set ist für den Einsatz im Schacht bei Brennwertthermen konzipiert. Bei Anschluss an Systeme mit DN60/100 ist eine zusätzliche Reduzierung von DN80/125 auf DN60/100 erforderlich (Artikelnummer 2651951). Für Systeme mit DN80/125 ist ein Übergang von DN60/100 auf DN80/125 (Artikelnummer 2651733) notwendig. Das Set ist somit flexibel einsetzbar und kann an verschiedene Systemgrößen angepasst werden.

Technische Daten

• Rohrdurchmesser: 110 mm
• Rohrlänge: 1000 mm
• Winkel Revisions-T-Stück: 87 Grad
• Winkel Stützbogen: 87 Grad
• Material Schachtabdeckung: Polypropylen
• Maximale Mediumtemperatur (Dauerbetrieb): 120 °C
• Systemausführung: einwandig
• Abstandhalter: 4 Stück
• Verwendung: Schacht - Kamineinsatz
• Mit Grundplatte: ja
• Mit Schacht-/Kaminabdeckung: ja

Das Wolf Anschluss-Set DN 110-B23 bietet eine umfassende Lösung für den sicheren Anschluss von Brennwertthermen an ein Abgassystem mit DN110. Die Kombination aus Revisions-T-Stück, Stützbogen, Abstandhaltern und der Schachtabdeckung aus Polypropylen sorgt für eine zuverlässige Luft- und Abgasführung. Die maximale Mediumtemperatur von 120 °C und die einwandige Ausführung machen das Set zu einer passenden Wahl für den Schachteinsatz bei Heizungsanlagen.

Produktspezifikation

• Hersteller-Artikelnummer: 2651572
• Hersteller-Warengruppe: Abgassysteme
• Hersteller-Produktgruppe: Abgasrohre aus Polypropylen DN110
• Mit Grundplatte: ja
• Verwendung: Schacht - Kamineinsatz
• Mit Wandhalterung: nein
• Mit Abstandhalter: ja
• Mit Schacht-/Kaminabdeckung: ja
• Ausführung der Verbindungsleitung: einwandig
• Mit Rauchgasrohr: ja
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Durchmesser einwandiges System: 110
