Das Wolf Anschluss-Set DN 60-B23 DN 60 im Schacht mit Abdeckung aus Polypropylen ist ein Komplettset für den Anschluss von Brennwertthermen. Es ist für raumluftabhängige Anwendungen konzipiert und speziell für den Einsatz in Schacht- und Kamineinsätzen mit einem Rohrdurchmesser von 60 mm geeignet. Das Set enthält alle notwendigen Komponenten für eine sichere und funktionale Luft- und Abgasführung.

Welche Komponenten sind im Anschluss-Set enthalten?

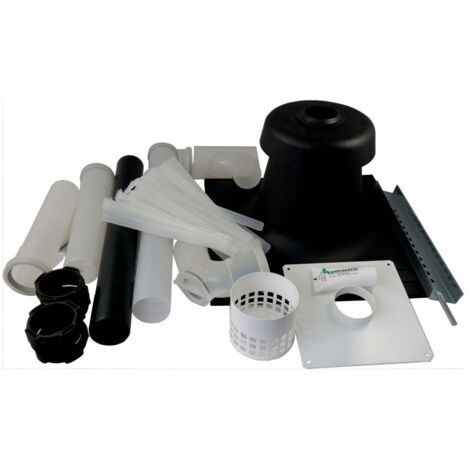

Das Set besteht aus einem Zuluftgitter, zwei Abgasrohren mit Längen von 250 mm und 500 mm, einem Revisionsbogen mit 87 Grad Winkel für den Anschluss an die Brennwerttherme sowie einer Rosette. Weiterhin sind ein Stützbogen mit 87 Grad inklusive Auflageschiene, ein Revisionsstück und vier Abstandhalter enthalten. Die Schachtabdeckung aus Kunststoff verfügt über eine integrierte Luft- und Abgasführung sowie ein Mündungsstück.

Wie ist das Anschluss-Set konstruiert und welche Materialien werden verwendet?

Das System ist einwandig ausgeführt und besteht aus Polypropylen, das eine hohe Beständigkeit gegenüber den bei Brennwertthermen entstehenden Abgasen bietet. Die Schachtabdeckung ist ebenfalls aus Kunststoff gefertigt und sorgt für eine robuste und langlebige Abdeckung des Schachts. Die Komponenten sind auf einfache Montage und zuverlässige Funktion abgestimmt.

Für welche Anwendungen und Systeme ist das Anschluss-Set geeignet?

Das Anschluss-Set ist für raumluftabhängige Brennwertthermen mit einem Rohrdurchmesser von 60 mm ausgelegt und wird im Schacht oder Kamineinsatz verwendet. Bei Anschluss an Systeme mit DN60/100 ist gegebenenfalls eine zusätzliche Reduzierung von DN80/125 auf DN60/100 erforderlich. Für Brennwertgeräte mit Leistungen bis 24 kW und Anschluss an DN80/125-Systeme ist ein Übergang von DN60/100 auf DN80/125 notwendig, der separat erhältlich ist.

Welche Besonderheiten sind bei der Montage zu beachten?

Die Montage erfolgt im Schacht, wobei die mitgelieferten Abstandhalter eine korrekte Positionierung der Rohre sicherstellen. Die Auflageschiene des Stützbogens kann alternativ durch ein Abgasrohr entsprechender Länge ersetzt werden, um die notwendige Stabilität zu ermöglichen. Die einwandige Ausführung des Systems ermöglicht eine einfache Handhabung und Installation.

Technische Daten

• Rohrdurchmesser: 60 mm
• Material: Polypropylen (PP)
• Abgasrohrlängen: 250 mm und 500 mm
• Winkel Revisionsbogen: 87 Grad
• Maximale Mediumtemperatur (Dauerbetrieb): 120 °C
• Ausführung: einwandig
• Mit Abstandhaltern: 4 Stück
• Mit Schachtabdeckung: ja, aus Kunststoff mit integrierter Luft-/Abgasführung
• Verwendung: Schacht - Kamineinsatz

Das Wolf Anschluss-Set DN 60-B23 bietet eine umfassende Lösung für den Anschluss von Brennwertthermen im Schacht mit einem Rohrdurchmesser von 60 mm. Es überzeugt durch seine robuste Polypropylen-Ausführung, die integrierte Luft- und Abgasführung sowie die umfangreiche Ausstattung mit allen notwendigen Komponenten für eine sichere Installation und Funktionalität.

Produktspezifikation

• Hersteller-Artikelnummer: 2651900
• Hersteller-Warengruppe: Abgassysteme
• Hersteller-Produktgruppe: Abgasrohre aus PP DN80 für Brennwert
• Mit Grundplatte: ja
• Verwendung: Schacht - Kamineinsatz
• Mit Wandhalterung: nein
• Mit Abstandhalter: ja
• Mit Schacht-/Kaminabdeckung: ja
• Ausführung der Verbindungsleitung: einwandig
• Mit Rauchgasrohr: ja
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Durchmesser einwandiges System: 60
