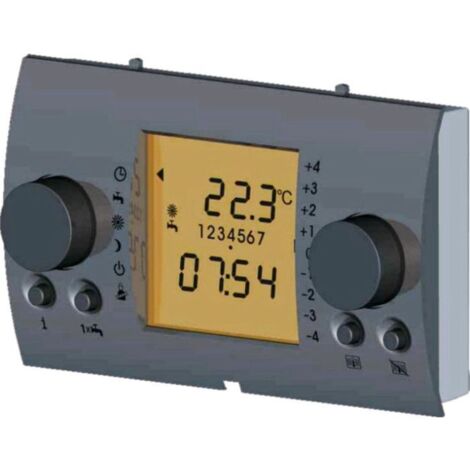

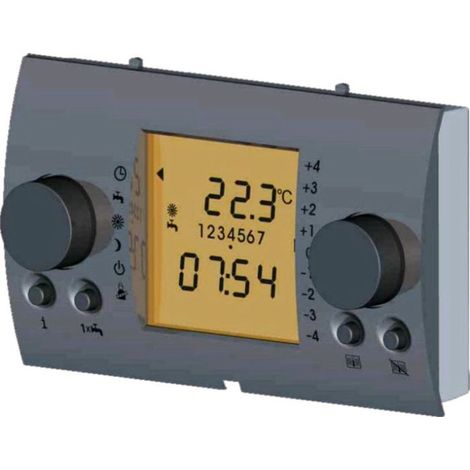

Wolf Bedienmodul BM inkl. Außenfühler für Regelungssystem WRS

Wolf Bedienmodul BM inkl. Außenfühler für Regelungssystem WRS

Der Wolf Bedienmodul BM inklusive Außenfühler ist ein zentrales Bedienelement für das Regelungssystem WRS. Es ermöglicht eine raum- und witterungsgeführte Vorlauftemperaturregelung mit integrierten Zeitprogrammen für Heizen, Warmwasser und Zirkulation. Das Modul verfügt über ein großes Display mit Klartextanzeige und Hintergrundbeleuchtung, das eine übersichtliche Programmierung und Anzeige aller wichtigen Daten erlaubt. Typische Einsatzbereiche sind Heizkesselanlagen mit Gas- oder Ölbrennern, bei denen eine präzise und komfortable Steuerung der Heizungsanlage gewünscht wird.

Wie unterstützt das Bedienmodul BM die Heizungsregelung?

Das Bedienmodul BM steuert die Vorlauftemperatur raum- und witterungsgeführt, was eine bedarfsgerechte Anpassung der Heizleistung ermöglicht. Es bietet Zeitprogramme für Heizen, Warmwasserbereitung und Zirkulation, die individuell eingestellt werden können. Die Bedienung erfolgt einfach über einen Drehknopf mit Tastfunktion sowie vier Funktionstasten für häufig genutzte Einstellungen wie Heizen, Absenken, Warmwasser und Informationsabruf. Dadurch wird eine komfortable und intuitive Steuerung der Heizungsanlage ermöglicht.

Wie ist das Bedienmodul BM montiert und angebunden?

Das Modul kann flexibel montiert werden: entweder direkt in der Regelung des Wärmeerzeugers, in einem Wandsockel als Fernbedienung oder optional im Mischermodul einclipsbar. Bei Mehrkreisanlagen ist nur ein Bedienmodul erforderlich, was die Installation vereinfacht. Die Kommunikation erfolgt über eine eBus-Schnittstelle mit Kupferleitung, eine drahtlose oder glasfaserbasierte Verbindung ist nicht vorgesehen. Die Versorgungsspannung beträgt 24 V DC.

Welche Bedien- und Anzeigeelemente bietet das Modul?

Das Bedienmodul verfügt über ein großes, hintergrundbeleuchtetes Display mit Klartextanzeige, das alle relevanten Betriebsdaten übersichtlich darstellt. Die Bedienung erfolgt über einen Drehknopf mit integrierter Tastfunktion sowie vier Funktionstasten, die den schnellen Zugriff auf wichtige Funktionen ermöglichen. Zusätzlich sind LED-Anzeigen für Eingänge und Ausgänge vorhanden, die den Betriebszustand visualisieren.

Welche Schutz- und Ausstattungsmerkmale besitzt das Bedienmodul?

Das Gerät ist für die Frontmontage geeignet und besitzt die Schutzart IP30, was einen Basisschutz gegen Berührung und feste Fremdkörper bietet. Es ist nicht explosionsgeschützt und verfügt nicht über eine Failsafe-Ausführung oder Schutz gegen lokale Bedienung. Das Modul arbeitet selbstständig und ist nicht erweiterbar. Eine PC-Anbindung ist nicht vorgesehen.

Technische Daten

• Baulänge: 235 mm
• Bauhöhe: 175 mm
• Bautiefe: 60 mm
• Versorgungsspannung: 24 V DC
• Anzahl der Reglerkanäle: 1
• Anzahl der analogen Ausgänge: 1
• Schutzart: IP30
• Mit Display: ja
• Kommunikationsmedium: Kupfer (eBus-Schnittstelle)
• Montageart: Frontmontage, wahlweise in Regelung, Wandsockel oder Mischermodul

Das Wolf Bedienmodul BM inklusive Außenfühler bietet eine komfortable und flexible Lösung zur raum- und witterungsgeführten Regelung von Heizungsanlagen. Mit seiner klaren Anzeige, einfachen Bedienung und vielseitigen Montageoptionen unterstützt es eine effiziente Steuerung der Vorlauftemperatur und der Heizkreise. Die Versorgung mit 24 V DC und die eBus-Schnittstelle ermöglichen eine zuverlässige Kommunikation innerhalb des Regelungssystems.

Produktspezifikation

• Hersteller-Artikelnummer: 2744076
• Hersteller-Warengruppe: Regelung u. Zubehör
• Hersteller-Produktgruppe: Regelung u. -Zubehör
• Unterliegt EU Trinkwasserverordnung: Nein
• Baulänge: 235
• Bauhöhe: 175
• Bautiefe: 60
• Erweiterbar: nein
• Spannungsart: DC
• Mit Display: ja
• Anzahl der analogen Ausgänge: 1
• Versorgungsspannung: 24
• Explosionsgeschützt: nein
• Schutzart (IP): IP30
• Mit PC-Anschluss: nein
• Anzahl der Reglerkanäle: 1
• DIN-Schienenmontage: nein
• Selbstständig arbeitend: ja
• Geeignet für Frontmontage: ja
• LED-Anzeige Eingänge: ja
• LED-Anzeige Ausgänge: ja
• Schutz gegen lokale Bedienung: nein
• Failsafe-Ausführung: nein
• Standardapplikationen lieferbar: ja
• Kommunikationsmedium Kupfer: ja
• Kommunikationsmedium Glasfaser: nein
• Kommunikationsmedium drahtlos: nein
