Wolf Bogen DN 75 90 Grad für CWL, antistatisch/antibakteriell, Kunststoff

Wolf Bogen DN 75 90 Grad für CWL, antistatisch/antibakteriell, Kunststoff

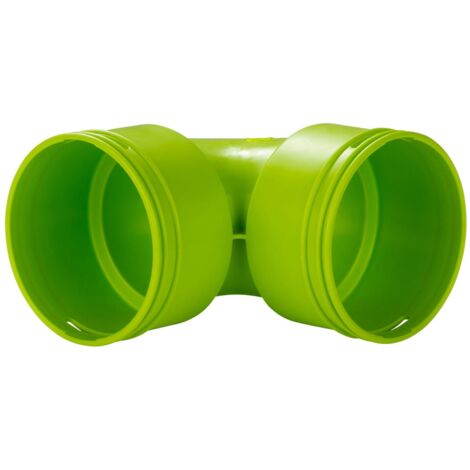

Der Wolf Bogen DN 75 90 Grad ist ein antistatischer Kunststoffbogen zur werkzeuglosen Verbindung von Rundkanälen mit einem Nenndurchmesser von 78,6 mm. Speziell für die Comfort-Wohnungs-Lüftung (CWL) konzipiert, eignet sich dieses Produkt für die Installation innerhalb von Betondecken und bietet eine hohe Systemdichtheit sowie Druckfestigkeit.

Wie verbindet der Wolf Bogen DN 75 Rundkanäle?

Der Bogen ermöglicht eine sichere Verbindung zweier Rundkanäle DN 75 durch Schiebehülsen an beiden Enden. Die Montage erfolgt ohne Werkzeug, was die Installation vereinfacht und beschleunigt. Für eine dichte Verbindung sind ein Klick- und Dichtring erforderlich, die separat zu beschaffen sind.

Welche Materialeigenschaften und Zertifizierungen besitzt der Bogen?

Hergestellt aus lebensmittelechtem Polypropylen (PP), ist der Bogen antistatisch ausgeführt. Diese Eigenschaften tragen zur Hygiene und Sicherheit in Lüftungssystemen bei. Die Produktqualität wurde unabhängig von TÜV Süd und ISEGA geprüft und zertifiziert, was die Einhaltung hoher Standards bestätigt.

Wie ist die Dichtheit und Belastbarkeit des Bogens?

Der Bogen erreicht eine Systemdichtheit von plus/minus 2.000 Pa und entspricht der Dichtheitsklasse D nach DIN EN 12237 sowie ATC2 nach EN 16798-3. Das Brandverhalten ist klassifiziert als Klasse E nach EN 13501-1. Zudem ist der Bogen für eine Druckfestigkeit bis zu 200 mm Beton geeignet, was ihn für den Einbau in Betondecken prädestiniert.

Welche Temperaturbereiche sind zulässig?

Der Bogen ist für Betriebstemperaturen von minus 20 bis plus 60 Grad Celsius ausgelegt. Diese Spanne deckt die üblichen Anforderungen in Wohnungs-Lüftungssystemen ab und sorgt für eine zuverlässige Funktion unter verschiedenen klimatischen Bedingungen.

Welche weiteren Produktmerkmale sind zu beachten?

Der Bogen ist grün und nahtlos aus Polypropylen gefertigt. Die glatte Bogenausführung optimiert die Luftströmung. Die Einstecklänge beträgt 45,5 mm. Das Produkt ist unisoliert und verfügt über Schiebehülsen an beiden Enden.

Technische Daten

• Nenndurchmesser Kanal: 78,6 mm

• Winkel des Bogens: 90 Grad

• Werkstoff: Polypropylen (PP)

• Antistatische Ausführung: Ja

• Betriebstemperatur: -20 bis +60 °C

• Systemdichtheit: ±2.000 Pa

• Dichtheitsklasse: D nach DIN EN 12237

• Brandverhalten: Klasse E nach EN 13501-1

• Druckfestigkeit: bis 200 mm Beton

• Anschlüsse: Schiebehülse beidseitig

• Einstecklänge: 45,5 mm

• Farbe: Grün

• Produktionsart: Nahtlos

Der Wolf Bogen DN 75 90 Grad überzeugt durch seine antistatischen Eigenschaften sowie seine hohe Dichtheit und Druckfestigkeit. Mit einer Betriebstemperatur von minus 20 bis plus 60 Grad Celsius und der werkzeuglosen Montage ist er eine zuverlässige Lösung für die Verbindung von Rundkanälen in Wohnungs-Lüftungssystemen, insbesondere bei Einbau in Betondecken.

Produktspezifikation

• Hersteller-Artikelnummer: 2577705
• Hersteller-Warengruppe: Comfort-Wohnungs-Lüftung CWL
• Hersteller-Produktgruppe: CWL - Zubehör
• Ausführung: unisolierter Kanal
• Anschluss 1: Schiebehülse
• Anschluss 2: Schiebehülse
• Antistatische Ausführung: ja
• Werkstoff des Kanals: Kunststoff
• Winkel des Bogens: 90
• Außenfarbe: grün
• Einbettbar in Beton: ja
• Werkstoffgüte Kanal: Polypropylen (PP)
• Perforierte Innenwand: nein
• Einstecklänge: 45,5
• Nenndurchmesser Kanal: 78,6
• Bogenausführung: glatter Bogen
• Mit vormontierter Dichtung: nein
• Produktionsart: nahtlos
• Mit Aufschiebeprofil: nein
• Mit Aufschiebeklemme: nein
