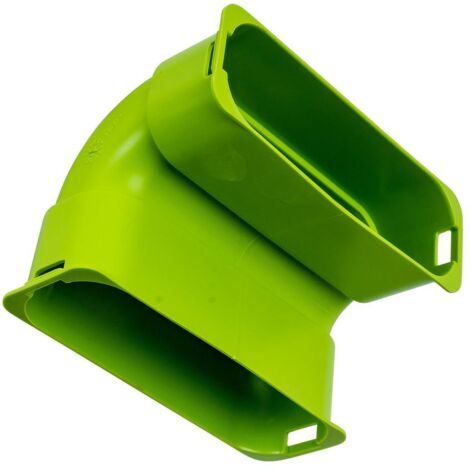

Wolf Bogen senkrecht 50x140mm 90 Grad für CWL antistatisch/antibakteriell, Kunststoff

Wolf Bogen senkrecht 50x140mm 90 Grad für CWL antistatisch/antibakteriell, Kunststoff

Der Wolf Bogen senkrecht 50x140 mm mit 90 Grad Winkel ist ein Kunststoff-Bogen zur sicheren und werkzeuglosen Verbindung zweier Flachkanäle der Größe 50 x 140 mm. Er ist speziell für die Installation innerhalb von Betondecken geeignet und zeichnet sich durch antistatische sowie antimikrobielle Eigenschaften aus.

Wie wird der Wolf Bogen senkrecht eingesetzt?

Der Bogen ermöglicht eine 90-Grad-Richtungsänderung in senkrechter Ausführung und verbindet zwei Flachkanäle über Einschubenden mit einer Arbeitslänge von jeweils 65 mm. Die Einstecklänge beträgt 40 mm. Die Konstruktion ist für den Einbau in Betondecken bis zu einer Dicke von 200 mm ausgelegt und bietet eine hohe Druckfestigkeit.

Welche technischen Anforderungen erfüllt der Bogen?

Der Bogen erreicht eine Systemdichtheit von ±2.000 Pa und entspricht der Dichtheitsklasse C nach DIN EN 12237 sowie ATC3 nach EN 16798-3. Das Brandverhalten ist nach Klasse E gemäß EN 13501-1 klassifiziert. Die Betriebstemperatur liegt im Bereich von -20 bis +60 °C. Alle Eigenschaften wurden unabhängig von TÜV Süd und ISEGA geprüft und zertifiziert.

Aus welchem Material besteht der Bogen und welche besonderen Eigenschaften hat er?

Der Bogen besteht aus lebensmittelechtem Polypropylen (PP) mit glatter Oberfläche. Er ist antistatisch und antimikrobiell ausgeführt, was zur Hygiene und zur Vermeidung von Staubablagerungen beiträgt. Die grüne Farbe erleichtert die Identifikation.

Was ist bei der Montage zu beachten?

Für die Montage ist ein Dichtring erforderlich, der nicht im Lieferumfang enthalten ist. Der Bogen verfügt über keine vormontierte Dichtung, kein Aufschiebeprofil und keine Aufschiebeklemme. Die nahtlose Produktion sorgt für Stabilität und Dichtigkeit.

Technische Daten

• Abmessungen: 50 x 140 mm (Nennhöhe x Nennbreite)
• Winkel: 90 Grad
• Material: Polypropylen (PP), lebensmittelecht
• Dichtheitsklasse: C nach DIN EN 12237 / ATC3 nach EN 16798-3
• Systemdichtheit: ±2.000 Pa
• Brandverhalten: Klasse E nach EN 13501-1
• Betriebstemperatur: -20 bis +60 °C
• Druckfestigkeit: bis 200 mm Beton
• Antistatisch: ja
• Antimikrobiell: ja
• Anschlüsse: Einschubenden, Arbeitslänge 65 mm
• Einstecklänge: 40 mm

Der Wolf Bogen senkrecht 50x140 mm 90 Grad überzeugt durch seine robuste Ausführung aus lebensmittelechtem Polypropylen, die hohe Dichtheit und Druckfestigkeit sowie die antistatischen und antimikrobiellen Eigenschaften. Diese Merkmale machen ihn zu einer zuverlässigen Lösung für die sichere Verbindung von Flachkanälen in Lüftungssystemen, insbesondere bei der Installation in Betondecken.

Produktspezifikation

• Hersteller-Artikelnummer: 2577587
• Hersteller-Warengruppe: Comfort-Wohnungs-Lüftung CWL
• Hersteller-Produktgruppe: CWL - Zubehör
• Ausführung: unisolierter Kanal
• Anschluss 1: Einschubende
• Anschluss 2: Einschubende
• Antistatische Ausführung: ja
• Werkstoff des Kanals: Kunststoff
• Richtungsänderung: horizontal
• Winkel des Bogens: 90
• Außenfarbe: grün
• Einbettbar in Beton: ja
• Werkstoffgüte Kanal: Polypropylen (PP)
• Perforierte Innenwand: nein
• Arbeitslänge Anschluss 1: 65
• Arbeitslänge Anschluss 2: 65
• Einstecklänge: 40
• Nennbreite Kanal: 140
• Nennhöhe Kanal: 50
• Bogenausführung: glatter Bogen
• Mit vormontierter Dichtung: nein
• Produktionsart: nahtlos
• Mit Aufschiebeprofil: nein
• Mit Aufschiebeklemme: nein
