Wolf Paket Brennwerttherme CGB-2-20 BM-2, Aufputz

Wolf Paket Brennwerttherme CGB-2-20 BM-2, Aufputz

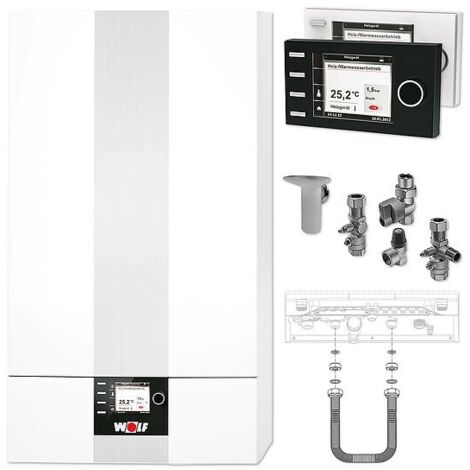

Das Wolf Paket Brennwerttherme CGB-2-20 BM-2, Aufputz ist ein modulierend geregeltes Gasbrennwert-Heizsystem, werkseitig für Erdgas E, LL eingestellt und auf Flüssiggas umstellbar. Es eignet sich für die Raumheizung mit Anschlussmöglichkeit für einen separaten Speicher-Wassererwärmer und bietet eine hohe Energieeffizienz sowie niedrige Schadstoffemissionen. Das Paket enthält neben der Heiztherme eine Hocheffizienzpumpe, ein Bedienmodul BM-2 mit Außenfühler, ein Anschluss-Set für die Aufputzmontage sowie eine Überströmleitung.

Wie ist die Brennwerttherme CGB-2-20 BM-2 technisch ausgelegt?

Die Brennwerttherme verfügt über eine modulierende, gasadaptive und selbst kalibrierende Verbrennungsregelung mit Vormischbrenner, die sehr niedrige CO- und NOx-Emissionen ermöglicht. Die geschlossene Brennkammer erlaubt raumluftabhängigen und raumluftunabhängigen Betrieb. Ein drehzahlgeregelter Ventilator unterstützt die Verbrennung. Die Verkleidung ist weiß pulverbeschichtet (RAL 9016). Die Wärmeleistung ist stufenlos modulierbar ab 1,8 kW, mit einer Nennleistung von 18,9 kW bei 80-60 °C und 20,4 kW bei 50-30 °C. Der Normnutzungsgrad liegt bei bis zu 110 % (Hi) beziehungsweise 99 % (Hs).

Welche Regelungs- und Sicherheitstechnik ist integriert?

Das Gerät ist mit einem Gasfeuerungsautomaten, elektronischer Zündung und Ionisations-Flammenüberwachung ausgestattet. Ein elektronischer Heizwasserdrucksensor warnt bei niedrigem Wasserdruck. Die Regelung umfasst ein integriertes 3-Wege-Umschaltventil zur Umschaltung zwischen Heiz- und Warmwasserbetrieb. Ein 10-Liter-Ausdehnungsgefäß, ein Druckmanometer für den Heizkreis sowie ein elektronischer Drucksensor sind eingebaut. Die Abgasführung erfolgt über ein integriertes Anschlussstück mit konzentrischem Anschluss 60/100 mm und Messöffnungen. Die Brennwerttherme ist für die Mehrfachbelegung nach DVGW-Arbeitsblatt G635 durch eine integrierte Abgas-Rückströmsicherung geeignet.

Wie gestaltet sich die Energieeffizienz und Umweltverträglichkeit?

Die Brennwerttherme erfüllt die Bedingungen des Umweltzeichens "Blauer Engel" nach RAL UZ61 bei Betrieb mit Erdgas. Die modulierende Hocheffizienzpumpe mit einem Energieeffizienzindex (EEI) kleiner 0,23 passt den Volumenstrom automatisch an den Bedarf an. Die Stromaufnahme im Standbybetrieb liegt bei nur 3 W. Die Brennwertnutzung wird durch eine Spreizungsregelung ohne Überströmventil effizient optimiert.

Wie einfach sind Montage, Bedienung und Wartung?

Die Montage erfolgt schnell und einfach, da alle Bauteile bequem zugänglich sind. Der Heizwasser-Wärmetauscher aus Aluminium mit der beschichteten Wolf "ALUPro"-Technologie ist unter Anlagendruck ausschwenkbar, sodass für Wartungsarbeiten kein Ablassen des Heizwassers erforderlich ist. Die Abgasmessung kann von außen durchgeführt werden, ohne das Gerät zu öffnen. Die Verkleidung ist robust und pulverbeschichtet.

Welche Anschlussmöglichkeiten und Maße hat die Brennwerttherme?

Die Brennwerttherme ist für Vorlauf- und Rücklaufanschlüsse mit Außengewinde ausgelegt, jeweils mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Die Luftzufuhr und Rauchgasabfuhr erfolgen über Muffen mit einem Kanal-Nenndurchmesser von 100 mm beziehungsweise 60 mm. Der Kondensatanschluss hat einen Rohraußendurchmesser von 25,4 mm. Die zulässige Vorlauftemperatur beträgt maximal 90 °C, der Betriebsdruck maximal 3 bar. Die Abmessungen betragen 790 mm in der Höhe, 440 mm in der Breite und 378 mm in der Tiefe.

Welche Zusatzfunktionen und Erweiterungsmöglichkeiten bietet das Paket?

Das Paket ist vorbereitet für den Einbau des LAN/WLAN-Moduls ISM-7i, das eine Kommunikation über Smartphone, Laptop, PC oder Internet ermöglicht. Für den Betrieb ist das im Paket enthaltene Bedienmodul BM-2 mit Außenfühler erforderlich. Das Anschluss-Set für die Aufputzmontage beinhaltet einen KFE-Hahn und eine thermische Sicherung. Eine Überströmleitung für die Brennwerttherme ist ebenfalls Bestandteil des Pakets.

Technische Daten

• Nennleistung 80-60 °C: 18,9 kW
• Nennleistung 50-30 °C: 20,4 kW
• Modulierende Wärmeleistung ab: 1,8 kW
• Normnutzungsgrad: bis 110 % (Hi) / 99 % (Hs)
• Max. Vorlauftemperatur: 90 °C
• Max. Betriebsdruck: 3 bar
• Abmessungen (H x B x T): 790 x 440 x 378 mm
• Anschluss Vorlauf/Rücklauf: 3/4 Zoll Außengewinde
• Luftzufuhr Kanal: 100 mm
• Rauchgasabfuhr Kanal: 60 mm
• Kondensatanschluss: 25,4 mm Außendurchmesser
• Energieeffizienzklasse: A

Das Wolf Paket Brennwerttherme CGB-2-20 BM-2 bietet eine effiziente und umweltfreundliche Heizlösung mit hoher Energieausnutzung und niedrigen Emissionen. Die modulierende Leistung ab 1,8 kW und die integrierte Hocheffizienzpumpe sorgen für eine bedarfsgerechte Wärmeversorgung bei geringem Stromverbrauch. Die einfache Montage und Wartung sowie die Erweiterungsmöglichkeiten durch das LAN/WLAN-Modul machen das Paket zu einer flexiblen Wahl für moderne Heizsysteme.

Lieferumfang

• 1x Gasbrennwert-Heiztherme CGB-2-20 ComfortLine mit hocheffizienter Heizkreispumpe
• 1x Anschluss-Set Gasthermen Aufputz inklusive KFE-Hahn und thermischer Sicherung
• 1x Bedienmodul BM-2 inklusive Außenfühler schwarz für Regelungssystem WRS
• 1x Überströmleitung für CGB-2

Produktspezifikation

• Hersteller-Artikelnummer: 8615009F30
• Hersteller-Warengruppe: Aktionspreisliste
• Hersteller-Produktgruppe: Pakete Wand
• Baulänge: 440
• Bauhöhe: 790
• Bautiefe: 378
• Energieeffizienzklasse: A
• Anschluss Vorlauf: Außengewinde
• Anschluss Rücklauf: Außengewinde
• Anschlussspannung: 0 - 230
• Geschlossene Ausführung: ja
• SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: 93
• Zusätzlicher Stromverbrauch bei Volllast (elmax): 0,028
• Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): 18,9
• Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): 87,8
• Zusätzlicher Stromverbrauch im Standby-Modus (Psb): 0,003
• Standby-Wärmeverlust: 0,033
• Material Wärmetauscher: Aluminium
• Nennlast unterer Wert: 3,9
• Nennlast oberer Wert: 19,6
• Min. Arbeitsdruck: 1
• Min. Rücklauftemperatur: 5
• Max. Gasvordruck: 25
• Eingebauter witterungsanhängiger Regler: nein
• Eingebautes Ausdehnungsgefäß: ja
• Wasserseitiger Widerstand bei dT 20 °C: 430
• Nennleistung 80-60 °C: 18,9
• Max. Zulauftemperatur (Arbeitstemperatur): 90
• Eingebauter Füll-/Entleerungshahn: nein
• Eingebautes Überdruckventil: ja
• Anschluss Kraftstoff: Außengewinde
• Anschluss Luftzufuhr: Muffe
• Nenndurchmesser Kanal Luftzufuhr: 100
• Anschluss Rauchgasabfuhr: Muffe
• Rohraußendurchmesser Kondensat: 25,4
• Min. Gasvordruck: 18
• Nenndurchmesser Kanal Rauchgasabfuhr: 60
• Brennerregulierung hoch/niedrig: nein
• Brennerregulierung modulierend: ja
• Eingebautes Manometer: ja
• Wirkungsgrad: 1
• Zündflamme: nein
• Betrieb als offene (Luftzufuhr) Ausführung möglich: ja
• Nennleistung 50-30 °C: 20,4
• Nenndurchmesser Zufuhr: 3/4 Zoll (20)
• Nenndurchmesser Rücklauf: 3/4 Zoll (20)
