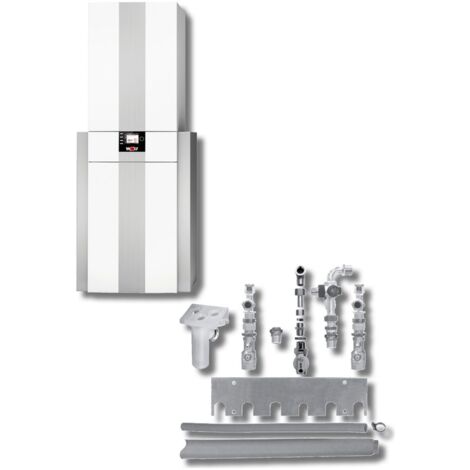

Wolf Paket Brennwert-Zentrale CGS-2-20/160L Regelung BM-2, Set vormontiert, Aufputz

Wolf Paket Brennwert-Zentrale CGS-2-20/160L Regelung BM-2, Set vormontiert, Aufputz

Das Wolf Paket Brennwert-Zentrale CGS-2-20/160L mit Regelung BM-2 ist ein vormontiertes Aufputz-Set, das eine Gasbrennwerttherme mit Edelstahl-Warmwasser-Wärmetauscher und einen emaillierten Schichtenspeicher kombiniert. Die Anlage ist werkseitig für Erdgas E und LL eingestellt, kann jedoch auf Flüssiggas umgestellt werden. Sie eignet sich für Heizungsanlagen mit Vorlauftemperaturen bis 90 °C und einem Betriebsdruck von bis zu 3 bar. Typische Einsatzbereiche sind Wohngebäude, die eine effiziente und umweltfreundliche Wärme- und Warmwasserbereitung benötigen.

Wie ist die Brennwertzentrale CGS-2-20/160L aufgebaut und welche Funktionen bietet sie?

Die Gas-Brennwertzentrale CGS-2-20/160L besteht aus einer Gasbrennwerttherme mit modulierender Leistung und einem Hochleistungsschichtenspeicher mit 160 Litern Fassungsvermögen. Die Brennwerttherme verfügt über eine gasadaptive, selbst kalibrierende Verbrennungsregelung mit Vormischbrenner, die für niedrige Schadstoffemissionen sorgt. Die geschlossene Brennkammer ermöglicht den Betrieb sowohl raumluftabhängig als auch raumluftunabhängig. Ein drehzahlgeregelter Ventilator und eine modulierende Hocheffizienzpumpe mit einem EEI kleiner als 0,23 passen den Volumenstrom automatisch an. Die Verkleidung ist pulverbeschichtet in Weiß (RAL 9016). Die Anlage erreicht einen hohen Normnutzungsgrad von bis zu 110 Prozent (Hi) beziehungsweise 99 Prozent (Hs) und erfüllt die Anforderungen des Umweltzeichens „Blauer Engel" bei Betrieb mit Erdgas.

Wie wird die Warmwasserbereitung realisiert und welche Vorteile bietet der Schichtenspeicher?

Der Schichtenspeicher aus emailliertem Stahl ist mit dem patentierten "Turbostop-System" ausgestattet, das eine komfortable Warmwasserbereitung ermöglicht, die herkömmliche Rohrwendel-Speicherwassererwärmer mit 120, 160 oder 200 Litern übertrifft. Die gesteuerte Speicherladung sorgt für eine hohe Energieeffizienz durch optimale Brennwertnutzung. Die Leistungskennzahl NL liegt bei 1,3 bis 2,5 bei einer Aufheizung von 10 °C auf 60 °C. Die Dämmtechnik des Speichers ist hocheffizient, wodurch die Wärmeverluste auf nur 1,0 kWh Energieaufwand innerhalb von 24 Stunden begrenzt sind.

Welche Regelungs- und Sicherheitstechnik ist integriert?

Die Regelung erfolgt über das Bedienmodul BM-2, das im Paket enthalten ist und einen Außenfühler besitzt. Die Gasfeuerung wird durch einen Gasfeuerungsautomaten mit elektronischer Zündung und Ionisations-Flammenüberwachung gesteuert. Ein integriertes 3-Wege-Umschaltventil ermöglicht die Umschaltung zwischen Heiz- und Warmwasserbetrieb. Zur Sicherheit sind ein elektronischer Heizwasserdrucksensor mit Warnmeldung bei niedrigem Wasserdruck, ein Druckmanometer für den Heizkreis sowie ein Überdruckventil eingebaut. Die Abgasführung erfolgt über ein integriertes Anschlussstück mit konzentrischem Anschluss 60/100 mm und Messöffnungen. Die Anlage ist für die Mehrfachbelegung nach DVGW-Arbeitsblatt G635 durch eine integrierte Abgas-Rückströmsicherung geeignet.

Wie gestaltet sich die Montage, Wartung und der Betrieb der Brennwertzentrale?

Die Brennwertzentrale ist kompakt aufgebaut und lässt sich zur Installation in zwei Module mit 35 kg und 49 kg Gewicht trennen. Die Montage ist schnell und einfach, mit bequemem Zugang zu allen Bauteilen. Der Heizwasser-Wärmetauscher ist unter Anlagendruck ausschwenkbar, sodass Wartungsarbeiten ohne Ablassen des Heizwassers möglich sind. Die Abgasmessung kann von außen durchgeführt werden, ohne das Gerät zu öffnen. Die Anlage ist vorbereitet für den Einbau des LAN/WLAN-Moduls ISM-7i, das eine Kommunikation über Smartphone, Laptop, PC oder Internet ermöglicht.

Technische Daten

• Bauhöhe: 1462 mm
• Baulänge: 600 mm
• Bautiefe: 635 mm
• Nennleistung (80-60 °C): 22,2 kW
• Nennleistung (50-30 °C): 23 kW
• Modulierende Wärmeleistung ab: 1,8 kW
• Speichervolumen: 160 Liter
• Betriebsdruck max.: 3 bar
• Vorlauftemperatur max.: 90 °C
• Energieeffizienzklasse Raumheizung: A
• Energieeffizienzklasse Warmwasserbereitung: A
• Stromaufnahme Standby: 3 W
• Material Wärmetauscher: Aluminium
• Anschluss Vorlauf/Rücklauf: Außengewinde 3/4 Zoll
• Abgasanschluss: konzentrisch 60/100 mm

Das Wolf Paket Brennwert-Zentrale CGS-2-20/160L mit Regelung BM-2 bietet eine effiziente und umweltfreundliche Lösung für die Wärme- und Warmwasserbereitung in Wohngebäuden. Die Kombination aus modulierender Gasbrennwerttherme, hochwertigem Schichtenspeicher und intelligenter Regelung sorgt für eine hohe Energieausnutzung bei niedrigen Emissionen und einfache Wartung. Die kompakte Bauweise und das vormontierte Aufputz-Set erleichtern die Installation und den Betrieb erheblich.

Lieferumfang

• 1x Gasbrennwert-Zentrale CGS-2-20/160L mit Hochleistungsschichtenspeicher
• 1x Anschluss-Set Verrohrung Aufputz vormontiert, für CGS-2
• 1x Bedienmodul BM-2 inklusive Außenfühler schwarz, für Regelungssystem WRS

Produktspezifikation

• Hersteller-Artikelnummer: 8615015F01
• Hersteller-Warengruppe: Aktionspreisliste
• Hersteller-Produktgruppe: Pakete Wand
• Baulänge: 600
• Bauhöhe: 1462
• Bautiefe: 635
• Anschluss Vorlauf: Außengewinde
• Anschluss Rücklauf: Außengewinde
• Bemessungsspannung: 230
• Geschlossene Ausführung: ja
• Energieeffizienz bei der Warmwasserbereitung (Nwh): 85
• SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: 93
• Zapfprofil: XL
• Energieeffizienzklasse Raumheizung: A
• Energieeffizienzklasse bei der Warmwasserbereitung: A
• Nenndurchmesser Warmwasseranschluss: 3/4 Zoll (20)
• Zusätzlicher Stromverbrauch bei Volllast (elmax): 0,028
• Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): 18,9
• Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): 87,8
• Zusätzlicher Stromverbrauch im Standby-Modus (Psb): 0,003
• Standby-Wärmeverlust: 0,033
• Material Wärmetauscher: Aluminium
• Eingebaute Zugunterbrechung: nein
• Nenndurchmesser Kaltwasseranschluss: 3/4 Zoll (20)
• Zapfschwelle: 2
• Bei Lieferung komplett zusammengebaut: ja
• Nennlast unterer Wert: 4,4
• Nennlast oberer Wert: 19,6
• Min. Arbeitsdruck: 1
• Min. Rücklauftemperatur: 5
• Max. Gasvordruck: 25
• Eingebaute Zirkulationspumpe: nein
• Eingebauter witterungsanhängiger Regler: nein
• Eingebautes Ausdehnungsgefäß: ja
• Wasserseitiger Widerstand bei dT 20 °C: 430
• Nennleistung 80-60 °C: 22,2
• Max. Zulauftemperatur (Arbeitstemperatur): 90
• Eingebauter Füll-/Entleerungshahn: nein
• Eingebautes Überdruckventil: ja
• Anschluss Kraftstoff: Außengewinde
• Nenndurchmesser Kanal Luftzufuhr: 100
• Rohraußendurchmesser Kondensat: 25,4
• Min. Gasvordruck: 18
• Nenndurchmesser Kanal Rauchgasabfuhr: 60
• Brennerregulierung hoch/niedrig: nein
• Brennerregulierung modulierend: ja
• Medium: Wasser
• Eingebautes Manometer: ja
• Wirkungsgrad: 1
• Zündflamme: nein
• Zweiter Rücklaufanschluss: nein
• Betrieb als offene (Luftzufuhr) Ausführung möglich: ja
• Nennleistung 50-30 °C: 23
• Nenndurchmesser Zufuhr: 3/4 Zoll (20)
• Nenndurchmesser Rücklauf: 3/4 Zoll (20)
• Speicher warmes Trinkwasser: 90
