Wolf 3-Wege-Umschaltventil 1 1/2" DN 40, 230V, komplett für CHA-Kaskade

Wolf 3-Wege-Umschaltventil 1 1/2" DN 40, 230V, komplett für CHA-Kaskade

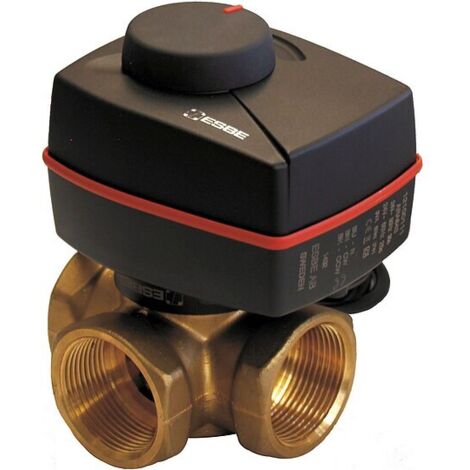

Das Wolf 3-Wege-Umschaltventil 1 1/2" DN 40, 230V ist ein komplett ausgestattetes Umschaltventil, das speziell für den Einsatz in CHA-Kaskaden entwickelt wurde. Es dient als externes Umschaltventil für Heiz- und Warmwasseranwendungen sowie für Heiz- und Kühlanwendungen in Verbindung mit verschiedenen Wolf Wärmepumpenmodulen wie CHA-16, FHA, BWL-1S(B), BWS-1 und weiteren Kaskadenmodulen.

Wie funktioniert das Wolf 3-Wege-Umschaltventil?

Das Umschaltventil verfügt über eine Regelklappe, die mittels eines Elektromotors betätigt wird. Es ermöglicht die gezielte Umschaltung zwischen verschiedenen Kreisläufen, beispielsweise Heizen und Warmwasserbereitung oder Heizen und Kühlen. Der Motor ist mit einem 4 Meter langen Anschlusskabel ausgestattet, was flexible Installationsmöglichkeiten bietet. Die drei Anschlüsse sind zylindrische Innengewinde (BSPP) mit einem Nenndurchmesser von DN 40, die eine einfache Integration in bestehende Systeme ermöglichen.

Für welche Anwendungen ist das Umschaltventil geeignet?

Das Ventil ist für den Einsatz in Wolf Wärmepumpen-Kaskaden konzipiert, insbesondere für die Modelle CHA-16 und FHA. Es kann sowohl für die Umschaltung zwischen Heizen und Warmwasser als auch für Heizen und Kühlen verwendet werden. Zudem ist es kompatibel mit den Modulen BWL-1S(B), BWS-1 und weiteren Kaskadenmodulen, was es vielseitig in komplexen Wärmepumpenanlagen einsetzbar macht.

Welche Materialien und Eigenschaften zeichnen das Ventil aus?

Das Ventilgehäuse besteht aus entzinkungsbeständigem Messing (DZR), was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Die Druckstufe ist mit PN 10 angegeben, was den Einsatz in Systemen mit einem maximalen Betriebsdruck von 10 bar ermöglicht. Das Kopfstück ist geschraubt, was eine einfache Wartung und Austauschbarkeit unterstützt. Das Ventil verfügt über keine Kupplungsanschlüsse, wodurch die Montage auf die zylindrischen Innengewindeanschlüsse beschränkt ist.

Was ist bei der elektrischen Installation zu beachten?

Der Elektromotor des Umschaltventils ist für eine Versorgung mit 230 V ausgelegt. Beim parallelen Anschluss von Umschaltventil-Motoren unterschiedlicher Ausführung oder Hersteller an einem Anschluss oder Ausgang kann es zu gegenseitigen Beeinflussungen der Funktion und zu Anlagenstörungen kommen. Daher ist die Verwendung geeigneter Umschaltventil-Motoren und deren korrekte Kombination für einen störungsfreien Betrieb entscheidend.

Technische Daten

• Anschlussgröße: 1 1/2" (DN 40)
• Anschlussart: Innengewinde zylindrisch (BSPP) an allen drei Anschlüssen
• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Betriebsspannung: 230 V
• Druckstufe: PN 10
• Ventiltyp: Regelklappe
• Kopfstück: geschraubt
• Kabellänge Motor: 4 m

Das Wolf 3-Wege-Umschaltventil 1 1/2" DN 40, 230V bietet eine robuste und flexible Lösung für die Steuerung von Heiz- und Kühlkreisläufen in Wärmepumpen-Kaskaden. Mit seiner hochwertigen Messingausführung, der elektrischen Bedienung und der Kompatibilität zu verschiedenen Wolf Modulen unterstützt es eine effiziente und zuverlässige Anlagensteuerung.

Produktspezifikation

• Hersteller-Warengruppe: Wärmepumpen
• Hersteller-Produktgruppe: Wärmepumpen - Zubehör
• Hersteller-Artikelnummer: 9147611
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Bedienung: Elektromotor
• Druckstufe Artikel: PN 10
• Anschluss 3: Innengewinde zylindrisch (BSPP)
• Mit Kupplungsanschluss 3: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Nenndurchmesser: DN 40
• Kopfstücktyp: geschraubt
• Ausführung des Ventils: Regelklappe
