Wolf Entlüftungsventil 6 bar für COB und CGB-75/100

Wolf Entlüftungsventil 6 bar für COB und CGB-75/100

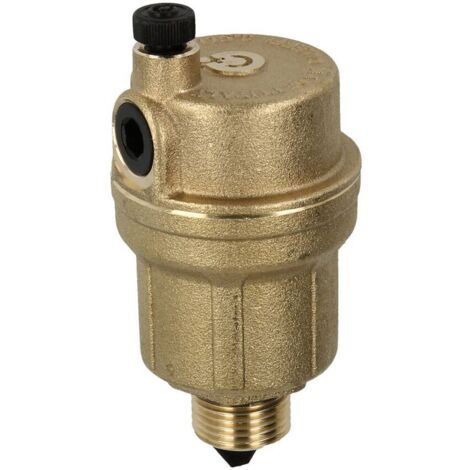

Das Wolf Entlüftungsventil 6 bar ist ein Ersatzteil für die Heiztechnik, speziell geeignet für die Brennkammern der Gas- und Ölbrennwertkessel der Serien COB und CGB-75/100. Es ist für einen maximalen Arbeitsdruck von 6 bar bei 20 °C ausgelegt und verfügt über eine Lufteintrittssperre, die das Eindringen von Luft in das Heizsystem verhindert.

Für welche Wolf Heizsysteme ist das Entlüftungsventil geeignet?

Das Entlüftungsventil ist kompatibel mit Gasthermen der CGB-Serie bis Februar 2017 mit Brennkammern in den Leistungsgrößen 75 und 100 kW sowie der CGB-2 Serie mit Brennkammern von 75 bis 100 kW. Im Bereich der Heizkessel ist es für Gasbrennwertkessel der TGB-2 Serie und für Ölbrennwertkessel der Serien COB, COB-2 und TOB vorgesehen. Die COB-Brennkammern sind bis Februar 2013 in den Leistungsstufen 15, 20, 29 und 40 kW abgedeckt, ebenso die COB-2 Brennkammern mit den gleichen Leistungswerten. Für den TOB-Kessel ist das Ventil für die Brennkammer TOB-18 geeignet.

Welche technischen Merkmale besitzt das Entlüftungsventil?

Das Gehäuse des Ventils besteht aus unbehandeltem Messing. Es besitzt einen Nenndurchmesser von 3/8 Zoll (10 mm) und einen Rohraußendurchmesser von 40 mm. Die Bauhöhe beträgt 76,5 mm. Das Ventil ist nicht abschließbar und verfügt über keinen Winkelanschluss oder Auslaufschutz.

Wie wird das Entlüftungsventil angeschlossen?

Das Ventil ist mit einem zylindrischen Außengewindeanschluss nach BSPP (ISO 228-1) ausgestattet, der eine einfache und sichere Verbindung mit den entsprechenden Heizkesselkomponenten ermöglicht.

Technische Daten

• Maximaler Arbeitsdruck: 6 bar bei 20 °C
• Bauhöhe: 76,5 mm
• Nenndurchmesser: 3/8 Zoll (10 mm)
• Rohraußendurchmesser: 40 mm
• Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoff Gehäuse: Messing
• Oberflächenschutz: unbehandelt
• Lufteintrittssperre: ja
• Abschließbar: nein
• Winkelanschluss: nein
• Auslaufschutz: nein

Das Wolf Entlüftungsventil 6 bar ist ein technisch präzises Ersatzteil, das die Entlüftung von Brennwertkesseln der Serien COB und CGB-75/100 unterstützt. Mit seinem Messinggehäuse, dem zylindrischen BSPP-Anschluss und der Lufteintrittssperre ist es auf die Anforderungen der jeweiligen Heizsysteme abgestimmt und für einen Arbeitsdruck von bis zu 6 bar ausgelegt.

Produktspezifikation

• Hersteller-Artikelnummer: 8613511
• Hersteller-Warengruppe: Ersatzteile
• Hersteller-Produktgruppe: Ersatzteile Heizung
• Bauhöhe: 76,5
• Abschließbar: nein
• Oberflächenschutz: unbehandelt
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoff des Gehäuses: Messing
• Rohraußendurchmesser: 40
• Mit Lufteintrittssperre: ja
• Winkelanschluss: nein
• Mit Auslaufschutz: nein
• Max. Arbeitsdruck bei 20 °C: 6
• Nenndurchmesser: 3/8 Zoll (10)
