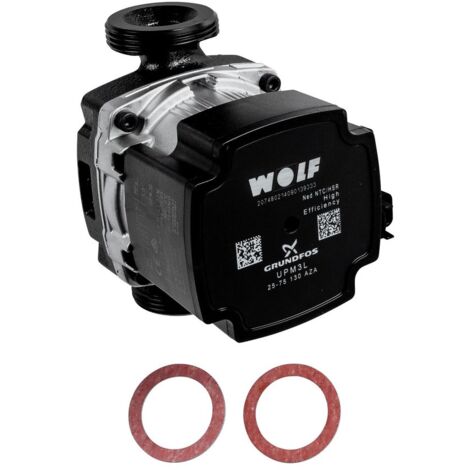

Wolf Hocheffizienzpumpe UPM3L für CGB-2-38/55

Wolf Hocheffizienzpumpe UPM3L für CGB-2-38/55

Die Wolf Hocheffizienzpumpe UPM3L für CGB-2-38/55 ist ein Ersatzteil für die Heiztherme der CGB-2-Brennwertserie von Wolf. Sie zeichnet sich durch eine hohe Energieeffizienz mit einem EEI von 0,23 aus und ist speziell für den Einsatz in Gasbrennwertgeräten konzipiert. Die Pumpe eignet sich für den Betrieb mit Heizungswasser bei Temperaturen von 0 bis 110 °C und ist für eine maximale Förderhöhe von 7 Metern ausgelegt.

Wie ist die Wolf Hocheffizienzpumpe UPM3L konstruiert?

Die Pumpe verfügt über ein robustes Pumpengehäuse aus Gusseisen und ist mit einem stufenlos regelbaren Motor ausgestattet. Die Isolationsklasse des Motors entspricht der Klasse F, was eine zuverlässige elektrische Isolation sicherstellt. Die Einbaulänge beträgt 130 mm, und die Anschlüsse auf Einlass- und Auslassseite sind jeweils 1 1/2 Zoll (40 mm) Außengewinde zylindrisch nach BSPP (ISO 228-1).

Welche technischen Eigenschaften und Leistungsdaten hat die Pumpe?

Die Hocheffizienzpumpe arbeitet mit einer Bemessungsspannung von 230 V und einer Frequenz von 50 Hz. Der Nennstrom liegt bei 0,063 A, die aufgenommene Motorleistung beträgt 0,075 kW. Die maximale Förderhöhe beträgt 7 Meter, bei einem maximalen Volumenstrom von 3,6 m³/h. Der maximale Arbeitsdruck ist mit 10 bar angegeben. Die Pumpe ist für eine Umgebungstemperatur von 0 bis 55 °C ausgelegt und besitzt die Schutzart IP44.

Welche Steuer- und Kommunikationsmöglichkeiten bietet die Pumpe?

Die Wolf UPM3L ist mit einer stufenlosen Drehzahlregelung ausgestattet, die über eine Pulse Width Modulation (PWM) Schnittstelle erfolgt. Sie verfügt jedoch über keine weiteren Kommunikationsschnittstellen wie RS-232, RS-485 oder Funkstandards und unterstützt keine gängigen Protokolle wie PROFIBUS, KNX oder Modbus.

Technische Daten

• Nennstrom: 0,063 A
• Bemessungsspannung: 230 V
• Frequenz: 50 Hz
• Max. Volumenstrom: 3,6 m³/h
• Max. Förderhöhe: 7 m
• Max. Arbeitsdruck: 10 bar
• Einbaulänge: 130 mm
• Anschluss Einlass/Auslass: 1 1/2 Zoll (40 mm) Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoff Pumpengehäuse: Gusseisen
• Isolationsklasse: F
• Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
• Schutzart: IP44
• Energieeffizienzindex (EEI): 0,23

Die Wolf Hocheffizienzpumpe UPM3L für CGB-2-38/55 ist ein technisch ausgereiftes Ersatzteil, das durch seine hohe Energieeffizienz und robuste Bauweise überzeugt. Mit einer Motorleistung von 0,075 kW und einer maximalen Förderhöhe von 7 Metern eignet sie sich optimal für den Einsatz in Gasbrennwert-Heizthermen der CGB-2-Serie und unterstützt eine stufenlose Drehzahlregelung zur Anpassung an den Heizbedarf.

Produktspezifikation

• Hersteller-Warengruppe: Ersatzteile
• Hersteller-Produktgruppe: Ersatzteile Heizung
• Hersteller-Artikelnummer: 207480299
• Nennstrom: 0,063
• Anzahl der Phasen: 1
• Max. Volumenstrom: 3,6
• Max. Förderhöhe: 7
• Flanschform: rund
• Umgebungstemperatur: 0 - 55
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für KNX: nein
• Potentialfreier Schaltkontakt: nein
• Bemessungsspannung: 230
• Einbaulänge: 130
• Frequenz: 50 Hz
• Schutzart (IP): IP44
• Funkstandard Bluetooth: nein
• Funkstandard WLAN 802.11: nein
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Aufgenommene Motorleistung (P1) pro Motor: 0,075
• Kommunikation: ohne
• Funkstandard 5G: nein
• Schnittstellensignal 0-10 V / 2-10 V: nein
• Schnittstellensignal 0-20 mA / 4-20 mA: nein
• Schnittstelle PT100 / PT1000 / PTC: nein
• Schnittstelle Pulse Width Modulation (PWM): ja
• Schnittstelle Impulszähler (Pulse counter): nein
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: nein
• Unterstützt Protokoll für BACnet MS/TP: nein
• Unterstützt Protokoll für BACnet IP: nein
• Unterstützt Protokoll für LON/LONWorks: nein
• Unterstützt Protokoll für LIN Bus: nein
• Art der Drehzahlregelung: stufenlos
• Max. Arbeitsdruck: 10
• Werkstoff des Pumpengehäuses: Gusseisen
• Doppelpumpe: nein
• Isolationsklasse nach IEC: F
• Mediumtemperatur (Dauerbetrieb): 0 - 110
• Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser, Anschluss Einlassseite: 1 1/2 Zoll (40)
• Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
• Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Energieeffizienzindex (EEI): 0,23
