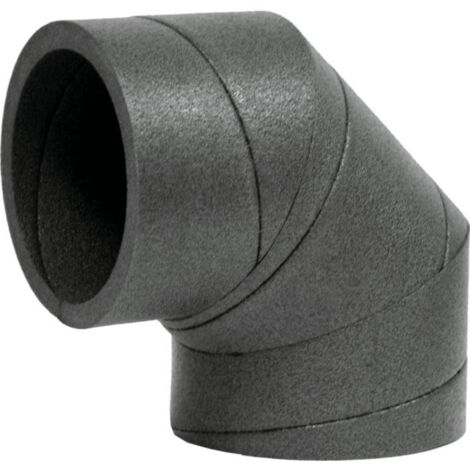

Wolf ISO-Rohrsystem Bogen DN 180, 90 Grad, 2576011

Wolf ISO-Rohrsystem Bogen DN 180, 90 Grad, 2576011

Das Wolf ISO-Rohrsystem Bogen DN 180, 90 Grad ist ein hochwertiges Zubehörteil aus der Comfort-Wohnungs-Lüftung CWL von Wolf. Der 90-Grad-Segmentbogen mit einem Nenndurchmesser von 180 mm eignet sich für den Einsatz in Lüftungsanlagen und ist mit einer Vollisolierung aus expandiertem Polyethylen (EPE) ausgestattet. Das Rohrsystem zeichnet sich durch seine Brandklasse B1 nach DIN 4102 sowie eine geringe Wärmeleitung von 0,040 W/mK aus und ist für Temperaturbereiche von minus 40 bis plus 100 Grad Celsius geeignet.

Wie ist der Bogen konstruiert und welche Materialien werden verwendet?

Der Bogen besteht aus einem Kunststoffkanal mit einer Wandstärke von 16 mm und einer Isolierstärke von ebenfalls 16 mm. Die Isolierung ist als Hartschaumkanal ausgeführt und sorgt für eine effiziente Wärmedämmung. Die Außenfarbe des Bogens ist grau. Die Konstruktion ist als Segmentbogen gestaltet und verfügt über Einschubenden an beiden Anschlussseiten, die eine einfache Verbindung mit anderen Rohrsystemkomponenten ermöglichen.

Welche technischen Eigenschaften und Normen erfüllt das Rohrsystem?

Das ISO-Rohrsystem von Wolf erfüllt die Brandklasse B1 nach DIN 4102, was eine schwer entflammbare Eigenschaft bedeutet. Die Wärmeleitfähigkeit der Isolierung beträgt 0,040 W/mK, was zu einer guten Dämmwirkung beiträgt. Die Luftdichtheitsklasse des Bogens nach EN 1751 ist C, was auf eine hohe Dichtigkeit hinweist. Das Produkt ist für den Temperaturbereich von minus 40 bis plus 100 Grad Celsius ausgelegt und kann somit in verschiedenen Umgebungen eingesetzt werden.

Wie erfolgt die Montage und welche Anschlussarten sind vorhanden?

Der Bogen ist mit Einschubenden an beiden Seiten ausgestattet, die eine einfache und sichere Verbindung mit anderen Komponenten des ISO-Rohrsystems ermöglichen. Die Einstecklänge beträgt 65 mm, was eine stabile Verbindung unterstützt. Das Produkt ist nicht für die Einbettung in Beton vorgesehen und verfügt über keine vormontierte Dichtung, kein Aufschiebeprofil und keine Aufschiebeklemme.

Technische Daten

• Nenndurchmesser Kanal: 180 mm
• Winkel des Bogens: 90 Grad
• Wandstärke Kanal: 16 mm
• Isolierstärke: 16 mm
• Werkstoff des Kanals: Kunststoff
• Werkstoff der Isolation: Expandiertes Polyethylen (EPE)
• Wärmeleitung: 0,040 W/mK
• Brandklasse: B1 nach DIN 4102
• Einsatzbereich Temperatur: -40 °C bis +100 °C
• Luftdichtheitsklasse: C nach EN 1751
• Einstecklänge: 65 mm

Das Wolf ISO-Rohrsystem Bogen DN 180, 90 Grad bietet eine zuverlässige und wärmegedämmte Lösung für Lüftungsanlagen mit einem Nenndurchmesser von 180 mm. Die Kombination aus schwer entflammbarem Material, guter Dämmung und hoher Luftdichtheit macht den Bogen zu einer funktionalen Komponente für den Einsatz in Wohnungs-Lüftungssystemen. Die robuste Konstruktion und die einfache Montage über Einschubenden unterstützen eine effiziente Installation und einen sicheren Betrieb.

Produktspezifikation

• Hersteller-Artikelnummer: 2576011
• Hersteller-Warengruppe: Comfort-Wohnungs-Lüftung CWL
• Hersteller-Produktgruppe: CWL - Zubehör
• Ausführung: Hartschaumkanal (Vollisolierung)
• Anschluss 1: Einschubende
• Anschluss 2: Einschubende
• Isolierstärke: 16
• Werkstoff des Kanals: Kunststoff
• Winkel des Bogens: 90
• Werkstoff der Isolation: Expandiertes Polyethylen (EPE)
• Außenfarbe: grau
• Einbettbar in Beton: nein
• Wandstärke Kanal: 16
• Perforierte Innenwand: nein
• Einstecklänge: 65
• Nenndurchmesser Kanal: 180
• Bogenausführung: Segmentbogen
• Mit vormontierter Dichtung: nein
• Mit Aufschiebeprofil: nein
• Mit Aufschiebeklemme: nein
• Luftdichtheitsklasse nach EN 1751: C
