Wolf Abgasbogen DN 60/100 konzentrisch 45 Grad, Polypropylen

Wolf Abgasbogen DN 60/100 konzentrisch 45 Grad, Polypropylen

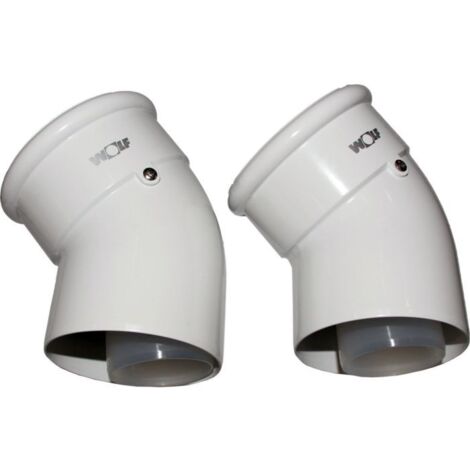

Der Wolf Abgasbogen DN 60/100 konzentrisch mit 45 Grad ist ein hochwertiges Bauteil aus Polypropylen, das speziell für die Luft- und Abgasführung bei Brennwertgeräten entwickelt wurde. Das Set enthält zwei Bögen, die sich durch ihre robuste Ausführung und präzise Formgebung auszeichnen. Typische Einsatzbereiche sind Abgassysteme in Heizungsanlagen, bei denen eine sichere und effiziente Ableitung der Abgase erforderlich ist.

Wie ist der Wolf Abgasbogen konstruiert?

Der Abgasbogen besteht aus einem nahtlos gefertigten Innenrohr aus Polypropylen (PP) mit einer Wanddicke von 1,5 mm und einem beschichteten Außenrohr aus Aluminium. Diese Materialkombination sorgt für Beständigkeit gegenüber thermischen und chemischen Belastungen im Abgassystem. Die Farbe des Bogens ist weiß (RAL 9016), was eine gute Sichtbarkeit und Kontrolle bei der Installation ermöglicht.

Welche Anschluss- und Dichtungseigenschaften bietet der Abgasbogen?

Der Bogen ist konzentrisch ausgeführt mit einem Anschlussdurchmesser von 60/100 mm an beiden Enden. Die Verbindung erfolgt über eine Muffe mit Abdichtung. Ein Lippenring aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sorgt für die notwendige Dichtigkeit. Die Lippen sind schräg angeordnet, und es ist eine Lippenanzahl von 1 vorhanden. Spannbänder oder Stützen sind nicht integriert.

Für welche Betriebsbedingungen ist der Abgasbogen geeignet?

Der Abgasbogen ist für den Dauerbetrieb mit einer maximalen Mediumtemperatur von 120 °C ausgelegt. Er ist für den Betrieb unter positivem Überdruck und im kondensierenden (nassen) Zustand geeignet. Ein Betrieb unter negativem Unterdruck oder im trockenen Zustand ist nicht vorgesehen. Der Bogen verfügt über keine Inspektionsöffnung oder Messpunkte.

Technische Daten

• Winkel des Bogens: 45 Grad
• Material Innenrohr: Polypropylen (PP), nahtlos
• Material Außenrohr: Aluminium, beschichtet
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Farbe: Weiß (RAL 9016)
• Anschlussdurchmesser: 60/100 mm (beide Enden)
• Wanddicke Innenrohr: 1,5 mm
• Lippenanzahl: 1
• Max. Mediumtemperatur: 120 °C
• Betriebsart: Positiver Überdruck, kondensierend

Der Wolf Abgasbogen DN 60/100 konzentrisch 45 Grad aus Polypropylen bietet eine langlebige und zuverlässige Lösung für die Abgasführung bei Brennwertanlagen. Mit seiner robusten Materialkombination und der Auslegung für den Dauerbetrieb bei bis zu 120 °C unterstützt er eine sichere und effiziente Ableitung der Abgase in Heizsystemen.

Produktspezifikation

• Hersteller-Artikelnummer: 2651727
• Hersteller-Warengruppe: Abgassysteme
• Hersteller-Produktgruppe: Luft-/Abgasführung DN60/100 Brennwert
• Farbe: weiß
• Form: Bogen
• RAL-Nummer: 9016
• Winkel des Bogens: 45
• Mit Inspektionsöffnung und Deckel: nein
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Stand der Lippen: schräg
• Mit Lippenring: ja
• Mit Spannband: nein
• Mit Stütze: nein
• Material Innenrohr: Kunststoff
• Material Außenrohr: Aluminium
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Anzahl der Lippen: 1
• Oberflächenschutz Außenrohr: beschichtet
• Wanddicke Innenrohr: 1,5
• Verbindung Außenrohr/Außenrohr: Muffe mit Abdichtung
• Qualitätsklasse Innenrohr: Polypropylen (PP)
• Produktionsweise Innenrohr: nahtlos
• Positiv (Überdruck): ja
• Nass (kondensierend): ja
• Negativ (Unterdruck): nein
• Trocken (nicht kondensierend): nein
• Durchmesser Anschluss 1: 60/100 mm
• Durchmesser Anschluss 2: 60/100 mm
• Mit Messpunkten: nein
