Wolf Luftverteiler DN 125 für CWL-F-150 10 Stutzen DN 75/63 mit 5 Rohrkappen

Wolf Luftverteiler DN 125 für CWL-F-150 10 Stutzen DN 75/63 mit 5 Rohrkappen

Der Luftverteiler DN 125 von Wolf ist speziell für das Flachgerät CWL-F-150 Excellent konzipiert und dient als kombinierter Luftverteiler und Sammler für Zu- und Abluft. Mit insgesamt 20 Rundkanalanschlüssen in DN 75/63 und einer besonders flachen Bauweise ermöglicht er eine flexible und platzsparende Installation in Wohnraumlüftungssystemen. Die weiße, pulverbeschichtete Metallausführung sorgt für eine langlebige und ansprechende Optik.

Wie ist der Luftverteiler konstruiert und welche Vorteile bietet die Bauweise?

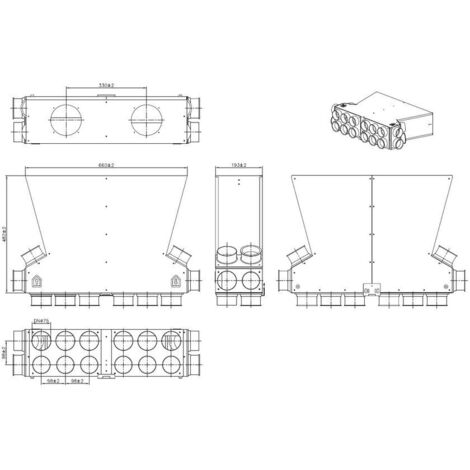

Der Luftverteiler besteht aus einem pulverbeschichteten Metallgehäuse in RAL 9010 mit integrierten Schalldämmelementen, die den Geräuschpegel im Lüftungssystem reduzieren. Die flache Konstruktion mit den Maßen 482 mm Länge, 660 mm Breite und 193 mm Höhe (ohne Stutzen) erleichtert die Kombination mit dem Flachgerät CWL-F-150 Excellent und ermöglicht eine einfache Integration in bestehende Lüftungsanlagen. Die Anordnung der Stutzen, jeweils zwei in Richtung des Geräts, bietet vor Ort hohe Flexibilität bei der Rohrführung.

Wie erfolgt der Anschluss und die Montage des Luftverteilers?

Der Verteiler verfügt über jeweils 10 Stutzen für Zu- und Abluft mit DN 75, die werkzeuglos über ein integriertes Klippsystem direkt am Lüftungsgerät montiert werden können. Für die Verschluss nicht genutzter Stutzen sind 5 Rohrkappen pro Seite enthalten. Wird der Verteiler nicht direkt am Gerät montiert, sind Bundringe (Artikelnummer 1800443) erforderlich, um den Anschluss an das ISO-Rohrsystem DN 125 oder andere Geräte sicherzustellen. Für die Abdichtung sind Dichtringe in DN 75 bzw. DN 63 notwendig.

Welche Funktion erfüllen die Schalldämmelemente im Luftverteiler?

Die integrierten Schalldämmelemente bestehen aus geschlossenporigem Material gemäß DIN 1946-6 und sind in das Metallgehäuse eingebaut. Sie reduzieren die Übertragung von Geräuschen im Lüftungssystem und tragen so zu einem angenehmen Raumklima bei.

Technische Daten

• Anzahl der Abzweige: 20
• Stutzen-Durchmesser: DN 75/63
• Maximale Luftmenge: 150
• Länge (ohne Stutzen): 482 mm
• Breite (ohne Stutzen): 660 mm
• Höhe: 193 mm
• Material Gehäuse: Metall, pulverbeschichtet (RAL 9010)
• Ausführung Gehäuse: Abzweigungsteil
• Luftzufuhr: Ja
• Abluft: Ja

Der Luftverteiler DN 125 von Wolf bietet mit seiner flachen Bauweise, den 20 Rundkanalanschlüssen und den integrierten Schalldämmelementen eine flexible und geräuscharme Lösung für die Wohnraumlüftung. Die einfache, werkzeuglose Montage am Flachgerät CWL-F-150 Excellent und die Möglichkeit zum Anschluss an das ISO-Rohrsystem DN 125 machen ihn zu einer praktischen Komponente für effiziente Lüftungssysteme.

Produktspezifikation

• Hersteller-Artikelnummer: 2577417
• Hersteller-Warengruppe: Comfort-Wohnungs-Lüftung CWL
• Hersteller-Produktgruppe: CWL - Zubehör
• Baulänge: 193
• Bauhöhe: 482
• Länge: 660
• Werkstoff: Kunststoff
• Anzahl der Abzweige: 20
• Max. Luftmenge: 150
• Ausführung des Gehäuses: Abzweigungsteil
• Mit Inspektionsöffnung und Deckel: nein
• Ausführung der Abzweigungen: Luftkanal rund
• Einbettbar in Beton: nein
• Anschluss von unten: nein
• Luftzufuhr: ja
• Abluft: ja
