Wolf Mischerkreisgruppe BSP-MK 2 Hochtemperatur mit Hocheffizienzpumpe

Wolf Mischerkreisgruppe BSP-MK 2 Hochtemperatur mit Hocheffizienzpumpe

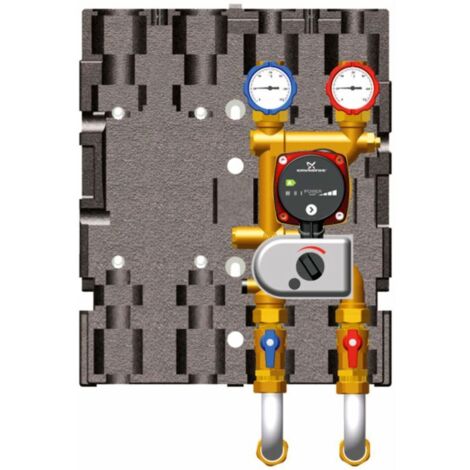

Die Wolf Mischerkreisgruppe BSP-MK 2 Hochtemperatur mit Hocheffizienzpumpe ist speziell für die direkte Montage an Schichten-Pufferspeichern der Serien BSP und BSP-SL konzipiert. Diese Gruppe ermöglicht eine effiziente Wärmeübertragung in Hochtemperaturanwendungen und ist mit einer selbstregelnden Hocheffizienzpumpe sowie einem montierten Mischermotor ausgestattet. Sie ist ideal für Heizkreise, die eine präzise Temperaturregelung und hohe Leistung erfordern.

Welche Komponenten sind in der Mischerkreisgruppe enthalten?

Die Mischerkreisgruppe BSP-MK 2 Hochtemperatur umfasst eine selbstregelnde Hocheffizienzpumpe vom Typ DN15-70 mit einem Energieeffizienzindex (EEI) kleiner oder gleich 0.20 und einen montierten Mischermotor (230V/110s). Ein 3-Wege-Mischer (DN20) ist ebenso Bestandteil wie je zwei Kugelhähne im Vor- und Rücklauf, die eine Wartung ohne Entleerung des Pufferspeichers oder der Heizungsanlage ermöglichen. Eine integrierte Schwerkraftbremse verhindert unerwünschte Fehlzirkulationen, während eine Bypassdrossel die Einstellung einer konstanten Rücklauf-Beimischung unterstützt. Die Gruppe ist zudem mit einem Thermometer und flachdichtenden Anschlüssen ausgestattet. Design-Wärmedämmschalen aus EPP runden die Ausstattung ab.

Welche technischen Merkmale zeichnen die Mischerkreisgruppe aus?

Die Mischerkreisgruppe ist für eine maximale Mediumtemperatur von 0 bis 90 °C und einen maximalen Arbeitsdruck von 3 ausgelegt. Bei einem Differenzdruck von 150 mbar und einem Volumenstrom von 1700 l/h kann die Gruppe bei einer Temperaturdifferenz von 10 Kelvin bis zu 20 kW und bei 20 Kelvin bis zu 40 kW Wärme übertragen. Der Kvs-Wert beträgt 4,5. Die primären und sekundären Anschlüsse sowie der Pumpenanschluss sind als Außengewinde zylindrisch BSPP (ISO 228-1) mit einem Nenndurchmesser von 1 Zoll (25) ausgeführt. Die Einbaulänge der Pumpe beträgt 130. Die Armaturen bestehen aus Messing, der Mantel aus Kunststoff. Die Mischerkreisgruppe ist für die Wandaufstellung geeignet.

Für welche Anwendungen ist die Mischerkreisgruppe geeignet?

Diese Mischerkreisgruppe ist speziell für den Einsatz in Heizsystemen konzipiert und nicht für Kühlanwendungen oder den Betrieb mit Glykol oder Ethanol geeignet. Die direkte Montage am Schichten-Pufferspeicher vereinfacht die Installation. Die integrierte Schwerkraftbremse trägt zur Energieeffizienz bei, indem sie unerwünschte Zirkulationen unterbindet. Die Bypassdrossel ermöglicht eine präzise Anpassung der Rücklauf-Beimischung, was die Systemstabilität verbessert. Die Design-Wärmedämmschalen aus EPP minimieren Wärmeverluste und tragen zur Effizienz des Gesamtsystems bei. Die Möglichkeit zur Wartung ohne Entleerung des Puffers oder der Heizung vereinfacht Instandhaltungsarbeiten erheblich.

Technische Daten

• Hocheffizienzpumpe: DN15-70, EEI <= 0.20
• Mischermotor: 230V/110s
• 3-Wege-Mischer: DN20
• Kvs-Wert: 4,5
• Mediumtemperatur: 0 - 90 °C
• Max. Arbeitsdruck: 3
• Baulänge: 400
• Bauhöhe: 572
• Bautiefe: 277
• Nenndurchmesser primär/sekundär/Pumpe: 1 Zoll (25)
• Material Armaturen: Messing
• Material Mantel: Kunststoff

Die Wolf Mischerkreisgruppe BSP-MK 2 Hochtemperatur bietet eine zuverlässige und energieeffiziente Lösung für Heizkreise mit hohem Temperaturbedarf. Durch die Integration einer Hocheffizienzpumpe vom Typ DN15-70 und eines 3-Wege-Mischers wird eine präzise Regelung der Vorlauftemperatur sichergestellt. Die robuste Bauweise mit Messingarmaturen und EPP-Wärmedämmung, kombiniert mit einer Leistung von bis zu 40 kW bei 20 Kelvin Temperaturdifferenz, macht diese Gruppe zu einer leistungsstarken Komponente für moderne Heizungsanlagen.

Produktspezifikation

• Hersteller-Artikelnummer: 2071235
• Hersteller-Warengruppe: Standspeicher und Zubehör
• Hersteller-Produktgruppe: Speicher - Zubehör
• Baulänge: 400
• Ausführung: gemischter Heizkreis
• Bauhöhe: 572
• Bautiefe: 277
• Mit Wärmedämmung: ja
• Auslaufhahn: nein
• Mit Thermometer: ja
• Mit Sicherheitsventil: nein
• Mit Manometer: nein
• Mit Servomotor: ja
• Geeignet für Glykol: nein
• Mit Anschluss Ausdehnungsgefäß: nein
• Mit automatischer Entlüftung: nein
• Mediumtemperatur: 0 - 90
• Mit Passstück für Wärmezähler: nein
• Mit Wärmezähler: nein
• Nenndurchmesser primär: 1 Zoll (25)
• Mit Anschluss Temperaturfühler: nein
• Mit Differenzdruckregler: nein
• Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009): ja
• Pumpenanschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser Pumpenanschluss: 1 Zoll (25)
• Mit Pumpenkugelhahn: ja
• Heizkreisregler erweiterbar: nein
• Verteilerbalken erweiterbar: nein
• Wärmeübertrager erweiterbar: nein
• Anzeigebereich Thermometer: 0 - 120
• Geeignet für Ethanol: nein
• Einbaulänge der Pumpe: 130
• Eingebaute Zirkulationspumpe: nein
• Material Mantel: Kunststoff
• Wandaufstellung: ja
• Max. Arbeitsdruck: 3
• Sekundärer Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser sekundär: 1 Zoll (25)
• Mit Dreiwegeventil: ja
• Mit Wandbefestigungsbügel: ja
• Primärer Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Rohraußendurchmesser primär: 22
• Mit Regelventil: ja
• Mit Füßen: nein
• Kvs-Wert: 4,5
• Mit Absperrventil: ja
• Werkstoff Armaturen: Messing
• Geeignet für Servomotoren: nein
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
