Wolf Paket Brennwerttherme CGB-2-24 Speicher CSW-120, BM-2, Aufputz

Wolf Paket Brennwerttherme CGB-2-24 Speicher CSW-120, BM-2, Aufputz

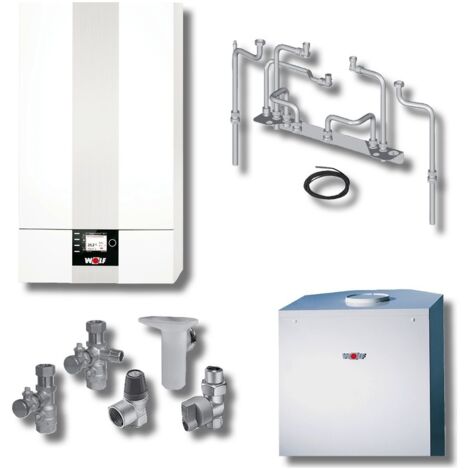

Das Wolf Paket Brennwerttherme CGB-2-24 mit Speicher CSW-120 und Bedienmodul BM-2 ist eine effiziente Komplettlösung für die Raumheizung mit Warmwasserbereitung. Die Gasbrennwerttherme ist werkseitig auf Erdgas E, LL eingestellt und kann auf Flüssiggas umgestellt werden. Das Paket eignet sich für die Aufputzmontage und bietet eine hohe Energieeffizienz sowie eine einfache Bedienung und Wartung.

Wie ist die Brennwerttherme CGB-2-24 technisch ausgestattet?

Die Brennwerttherme CGB-2-24 verfügt über eine modulierend geregelte Leistung mit gasadaptiver, selbst kalibrierender Verbrennungsregelung und einem Vormischbrenner, der für niedrige Schadstoffemissionen sorgt. Die geschlossene Brennkammer ermöglicht den Betrieb sowohl raumluftabhängig als auch raumluftunabhängig. Ein drehzahlgeregelter Ventilator unterstützt die Verbrennung. Die Verkleidung ist weiß pulverbeschichtet (RAL 9016). Die Hocheffizienzpumpe passt den Volumenstrom automatisch an und arbeitet mit einem EEI kleiner 0,23. Die Brennwerttherme erreicht einen Normnutzungsgrad von bis zu 110 Prozent (Hi) beziehungsweise 99 Prozent (Hs).

Welche Sicherheits- und Wartungsmerkmale bietet das Paket?

Das Gerät ist mit einem elektronischen Heizwasserdrucksensor ausgestattet, der bei niedrigem Wasserdruck eine Warnmeldung ausgibt. Der Heizwasser-Wärmetauscher aus Aluminium ist beschichtet (Wolf ALUPro) und kann zur Wartung unter Anlagendruck ausgeschwenkt werden, ohne dass Heizwasser abgelassen werden muss. Die Abgasmessung ist von außen möglich, ohne das Gerät zu öffnen. Eine integrierte Abgas-Rückströmsicherung ermöglicht die Mehrfachbelegung nach DVGW-Arbeitsblatt G635. Das Paket enthält ein 10-Liter-Ausdehnungsgefäß, ein Druckmanometer für den Heizkreis sowie ein integriertes Überdruckventil.

Wie ist die Regelung und Steuerung des Systems gestaltet?

Die Regelung erfolgt über einen Gasfeuerungsautomaten mit elektronischer Zündung und Ionisations-Flammenüberwachung. Das integrierte 3-Wege-Umschaltventil ermöglicht die Umschaltung zwischen Heiz- und Warmwasserbetrieb. Das Bedienmodul BM-2 inklusive Außenfühler ist im Paket enthalten und steuert das Regelungssystem WRS. Das System ist vorbereitet für den Einbau des LAN/WLAN-Moduls ISM-7i, das eine Kommunikation über Smartphone, Laptop oder PC ermöglicht.

Welche Eigenschaften hat der Warmwasserspeicher CSW-120?

Der Warmwasserspeicher CSW-120 besteht aus Stahl mit Emaillierung und ist für die Aufputzmontage vorgesehen. Er ist als separater Speicher-Wassererwärmer an die Brennwerttherme anschließbar und ergänzt die Heizungsanlage um eine komfortable Warmwasserbereitung.

Wie gestaltet sich die Installation und der Anschluss?

Das Paket enthält Anschluss-Sets für die Aufputzmontage, inklusive KFE-Hahn und thermischer Sicherung. Die Anschlüsse für Vorlauf und Rücklauf sind als Außengewinde ausgeführt, die Luftzufuhr und Rauchgasabfuhr erfolgen über Muffen mit Nenndurchmessern von 100 mm beziehungsweise 60 mm. Der Kondensatanschluss hat einen Rohraußendurchmesser von 25,4 mm. Die maximale Zulauftemperatur beträgt 90 °C, der zulässige Betriebsdruck liegt bei 3 bar. Die Brennwerttherme ist für Vorlauftemperaturen bis 90 °C und gleitend abgesenkten Betrieb bis auf Raumtemperatur geeignet.

Technische Daten

• Nennleistung (80-60 °C): 23,8 kW
• Nennleistung (50-30 °C): 25,8 kW
• Modulierende Wärmeleistung ab: 1,8 kW
• Normnutzungsgrad: bis 110 % (Hi) / 99 % (Hs)
• Max. Zulauftemperatur: 90 °C
• Max. Betriebsdruck: 3 bar
• Ausdehnungsgefäß: 10 l
• Anschluss Vorlauf/Rücklauf: Außengewinde 3/4 Zoll (20 mm)
• Anschluss Luftzufuhr: Muffe, 100 mm
• Anschluss Rauchgasabfuhr: Muffe, 60 mm
• Material Wärmetauscher: Aluminium (beschichtet)

Das Wolf Paket Brennwerttherme CGB-2-24 mit Speicher CSW-120 und Bedienmodul BM-2 bietet eine energieeffiziente und umweltfreundliche Heizlösung mit hoher Leistung und einfacher Wartung. Die modulierende Regelung und die integrierte Hocheffizienzpumpe sorgen für eine optimale Energieausnutzung bei geringem Stromverbrauch im Standby-Betrieb.

Produktspezifikation

• Hersteller-Artikelnummer: 8615010F12
• Hersteller-Warengruppe: Aktionspreisliste
• Hersteller-Produktgruppe: Pakete Wand
• Baulänge: 440
• Bauhöhe: 790
• Bautiefe: 378
• Energieeffizienzklasse: A
• Anschluss Vorlauf: Außengewinde
• Anschluss Rücklauf: Außengewinde
• Anschlussspannung: 0 - 230
• Geschlossene Ausführung: ja
• SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: 93
• Zusätzlicher Stromverbrauch bei Volllast (elmax): 0,029
• Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): 23,8
• Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): 87,8
• Zusätzlicher Stromverbrauch im Standby-Modus (Psb): 0,003
• Standby-Wärmeverlust: 0,032
• Material Wärmetauscher: Aluminium
• Nennlast unterer Wert: 4,9
• Nennlast oberer Wert: 24,6
• Min. Arbeitsdruck: 1
• Min. Rücklauftemperatur: 5
• Max. Gasvordruck: 25
• Eingebauter witterungsanhängiger Regler: nein
• Eingebautes Ausdehnungsgefäß: ja
• Wasserseitiger Widerstand bei dT 20 °C: 280
• Nennleistung 80-60 °C: 23,8
• Max. Zulauftemperatur (Arbeitstemperatur): 90
• Eingebauter Füll-/Entleerungshahn: nein
• Eingebautes Überdruckventil: ja
• Anschluss Kraftstoff: Außengewinde
• Anschluss Luftzufuhr: Muffe
• Nenndurchmesser Kanal Luftzufuhr: 100
• Anschluss Rauchgasabfuhr: Muffe
• Rohraußendurchmesser Kondensat: 25,4
• Min. Gasvordruck: 18
• Nenndurchmesser Kanal Rauchgasabfuhr: 60
• Brennerregulierung hoch/niedrig: nein
• Brennerregulierung modulierend: ja
• Eingebautes Manometer: ja
• Wirkungsgrad: 1
• Zündflamme: nein
• Betrieb als offene (Luftzufuhr) Ausführung möglich: ja
• Nennleistung 50-30 °C: 25,8
• Nenndurchmesser Zufuhr: 3/4 Zoll (20)
• Nenndurchmesser Rücklauf: 3/4 Zoll (20)
