Wolf Paket Brennwerttherme CGB-2K-20 Regelung BM-2, Aufputz

Wolf Paket Brennwerttherme CGB-2K-20 Regelung BM-2, Aufputz

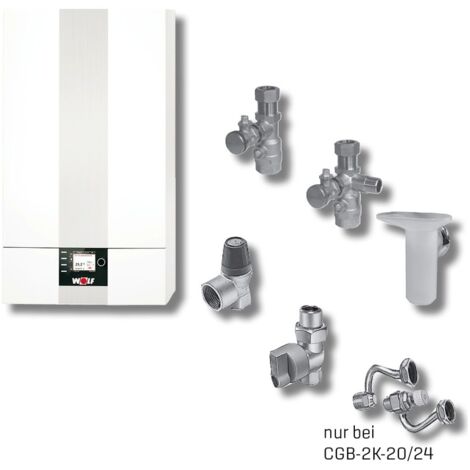

Das Wolf Paket Brennwerttherme CGB-2K-20 mit Regelung BM-2 in Aufputz-Ausführung ist eine effiziente Gasbrennwert-Kombitherme, werkseitig für Erdgas E, LL eingestellt und auf Flüssiggas umstellbar. Das Paket umfasst die Therme mit integrierter modulierender Hocheffizienzpumpe, ein Anschluss-Set für die Aufputzmontage inklusive KFE-Hahn und thermischer Sicherung sowie das Bedienmodul BM-2 mit Außenfühler für das Regelungssystem WRS. Die Anlage eignet sich für bedarfsgerechte Warmwasserbereitung und Raumheizung mit hoher Energieeffizienz und niedrigen Emissionen.

Wie ist die Brennwerttherme CGB-2K-20 ausgelegt?

Die Gasbrennwert-Kombitherme CGB-2K-20 ComfortLine von Wolf verfügt über eine geschlossene Brennkammer, die raumluftabhängigen und raumluftunabhängigen Betrieb ermöglicht. Die Leistung wird stufenlos modulierend geregelt, unterstützt durch eine gasadaptive, selbst kalibrierende Verbrennungsregelung mit Vormischbrenner für niedrige Schadstoffemissionen und Anpassung an wechselnde Gasbeschaffenheiten. Ein drehzahlgeregelter Ventilator sorgt für optimale Verbrennung. Die Verkleidung ist pulverbeschichtet in Weiß (RAL 9016). Die Therme ist für Vorlauftemperaturen bis 90 °C und einen Betriebsdruck von bis zu 3 bar ausgelegt.

Wie erfolgt die Warmwasserbereitung und Heizungsregelung?

Die Therme besitzt einen integrierten Warmwasserwärmetauscher aus Aluminium für hygienische und bedarfsgerechte Warmwasserbereitung mit konstanter Zapftemperatur durch exakte Durchflussregulierung. Ein integriertes 3-Wege-Umschaltventil ermöglicht die Umschaltung zwischen Heiz- und Warmwasserbetrieb. Die Regelung erfolgt über das mitgelieferte Bedienmodul BM-2 inklusive Außenfühler. Die Anlage ist vorbereitet für den Einbau eines LAN/WLAN-Moduls ISM-7i zur Fernkommunikation über Smartphone, Laptop oder PC.

Welche Effizienz- und Umweltmerkmale bietet das Paket?

Die Brennwerttherme erreicht einen hohen Normnutzungsgrad von bis zu 110 Prozent (Hi) beziehungsweise 99 Prozent (Hs) und erfüllt die Bedingungen des Umweltzeichens „Blauer Engel“ bei Betrieb mit Erdgas. Die Emissionen von CO und NOx sind niedrig. Die modulierende Hocheffizienzpumpe mit einem EEI kleiner 0,23 passt den Volumenstrom automatisch an den Bedarf an. Die Stromaufnahme im Standbybetrieb beträgt nur 3 Watt, was den Energieverbrauch minimiert. Die Energieeffizienzklasse ist jeweils A für Raumheizung und Warmwasserbereitung.

Wie gestaltet sich Wartung und Montage?

Die Montage der Aufputz-Therme erfolgt schnell und einfach. Der Heizwasser-Wärmetauscher ist unter Anlagendruck ausschwenkbar, sodass Wartungsarbeiten ohne Ablassen des Heizwassers möglich sind. Die Therme verfügt über eine beschichtete ALUPro-Wärmetauscheroberfläche, die die Wartung erleichtert. Die Abgasmessung kann von außen durchgeführt werden, ohne das Gerät zu öffnen. Eine integrierte Abgas-Rückströmsicherung ermöglicht die Mehrfachbelegung nach DVGW-Arbeitsblatt G635.

Welche Sicherheits- und Komfortfunktionen sind integriert?

Das Paket beinhaltet ein 10-Liter-Ausdehnungsgefäß, ein Druckmanometer für den Heizkreis sowie einen elektronischen Heizwasserdrucksensor, der bei niedrigem Wasserdruck eine Warnmeldung ausgibt. Die Regelung umfasst einen Gasfeuerungsautomaten mit elektronischer Zündung und Ionisations-Flammenüberwachung. Ein integriertes Überdruckventil und ein thermischer Sicherungshahn im Anschluss-Set sorgen für zusätzliche Sicherheit.

Technische Daten

• Nennleistung Heizbetrieb: 19,6 bis 23 kW
• Nennleistung Warmwasser: 7,4 bis 22,2 kW
• Warmwasserzapfmenge bei 60 °C: 6,4 l/min
• Betriebsdruck max.: 3 bar
• Vorlauftemperatur max.: 90 °C
• Material Wärmetauscher: Aluminium
• Stromaufnahme Standby: 3 W
• Modulierende Hocheffizienzpumpe: EEI < 0,23
• Abgasanschluss: DN 60/100 mm konzentrisch
• Gasanschluss: 1/2 Zoll Außengewinde konisch (BSPT)
• Maße (HxBxT): 790 x 440 x 378 mm

Das Wolf Paket Brennwerttherme CGB-2K-20 mit Regelung BM-2 bietet eine energieeffiziente und umweltfreundliche Lösung für die Kombination von Heizungs- und Warmwasserbetrieb. Die modulierte Leistung ab 1,8 kW, der hohe Normnutzungsgrad und die integrierte Hocheffizienzpumpe sorgen für eine optimale Energieausnutzung bei geringem Stromverbrauch. Die einfache Wartung und die umfangreiche Ausstattung machen das Paket zu einer zuverlässigen Wahl für moderne Heizsysteme.

Lieferumfang

• 1x Gasbrennwert-Kombitherme CGB-2K-20 ComfortLine mit hocheffizienter Heizkreispumpe
• 1x Anschluss-Set Kombithermen Aufputz inklusive KFE-Hahn und thermischer Sicherung
• 1x Bedienmodul BM-2 inklusive Außenfühler schwarz für Regelungssystem WRS

Produktspezifikation

• Hersteller-Artikelnummer: 8615011W02
• Hersteller-Warengruppe: Aktionspreisliste
• Hersteller-Produktgruppe: Pakete Wand
• Baulänge: 440
• Bauhöhe: 790
• Bautiefe: 378
• Anschluss Vorlauf: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss Rücklauf: Außengewinde zylindrisch BSPP (ISO 228-1)
• Bemessungsspannung: 0 - 230
• Geschlossene Ausführung: ja
• Nennleistung Trinkwasser: 22,2
• Nennleistung oberer Wert Trinkwasser: 22,2
• Nennleistung unterer Wert Trinkwasser: 7,4
• Energieeffizienz bei der Warmwasserbereitung (Nwh): 85
• SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: 93
• Zapfprofil: XL
• Energieeffizienzklasse Raumheizung: A
• Energieeffizienzklasse bei der Warmwasserbereitung: A
• Nenndurchmesser Warmwasseranschluss: 3/4 Zoll (20)
• Zusätzlicher Stromverbrauch bei Volllast (elmax): 0,028
• Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): 18,9
• Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): 87,8
• Zusätzlicher Stromverbrauch im Standby-Modus (Psb): 0,003
• Standby-Wärmeverlust: 0,033
• Material Wärmetauscher: Aluminium
• Nenndurchmesser Kaltwasseranschluss: 3/4 Zoll (20)
• Zapfschwelle: 2
• Nennlast unterer Wert: 19,6
• Nennlast oberer Wert: 23
• Min. Arbeitsdruck: 1
• Min. Rücklauftemperatur: 5
• Max. Gasvordruck: 25
• Warmwasserzapfmenge bei 60 °C: 6,4
• Eingebauter witterungsanhängiger Regler: nein
• Eingebautes Ausdehnungsgefäß: ja
• Wasserseitiger Widerstand bei dT 20 °C: 430
• Nennleistung 80-60 °C: 22,2
• Max. Zulauftemperatur (Arbeitstemperatur): 90
• Eingebauter Füll-/Entleerungshahn: nein
• Eingebautes Überdruckventil: ja
• Anschluss Kraftstoff: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss Luftzufuhr: Muffe
• Nenndurchmesser Kanal Luftzufuhr: 100
• Anschluss Rauchgasabfuhr: Muffe
• Rohraußendurchmesser Kondensat: 25,4
• Min. Gasvordruck: 18
• Anschluss kaltes Trinkwasser: Außengewinde (metrisch)
• Anschluss Warmwasser: Außengewinde (metrisch)
• Nenndurchmesser Kanal Rauchgasabfuhr: 60
• Brennerregulierung hoch/niedrig: nein
• Brennerregulierung modulierend: ja
• Eingebautes Manometer: ja
• Wirkungsgrad: 1
• Zündflamme: nein
• Zweiter Rücklaufanschluss: nein
• Betrieb als offene (Luftzufuhr) Ausführung möglich: ja
• Nennleistung 50-30 °C: 23
• Nenndurchmesser Zufuhr: 3/4 Zoll (20)
• Nenndurchmesser Rücklauf: 3/4 Zoll (20)
• Nenndurchmesser Kraftstoff: 1/2 Zoll (15)
• Umbauset erforderlich: ja
• Eingebaute Einlasskombination: nein
