Wolf Paket Brennwerttherme CGB-2K-24 Regelung BM-2, Aufputz

Wolf Paket Brennwerttherme CGB-2K-24 Regelung BM-2, Aufputz

Der Wolf Paket Brennwerttherme CGB-2K-24 mit Regelung BM-2 in Aufputz-Ausführung ist ein modulierend geregeltes Gasbrennwert-Kombigerät, werkseitig für Erdgas E, LL eingestellt und auf Flüssiggas umstellbar. Es verfügt über einen integrierten Warmwasserwärmetauscher aus Edelstahl für eine bedarfsgerechte und hygienische Warmwasserbereitung mit konstanter Zapftemperatur. Das Paket eignet sich für die Raumheizung mit Anschlussmöglichkeit für einen separaten Speicher-Wassererwärmer und erfüllt hohe Anforderungen an Energieeffizienz und Schadstoffemissionen.

Wie ist die Heiz- und Warmwasserbereitung der Wolf Brennwerttherme ausgelegt?

Die Brennwerttherme CGB-2K-24 bietet eine stufenlos modulierende Wärmeleistung ab 1,8 kW und ist mit einem integrierten Warmwasserwärmetauscher aus Edelstahl ausgestattet, der eine hygienische und bedarfsgerechte Warmwasserbereitung sicherstellt. Die konstante Zapftemperatur wird durch eine exakte Durchflussregulierung ermöglicht. Die Therme ist für den Betrieb mit Erdgas oder Flüssiggas geeignet und ermöglicht den Anschluss eines separaten Speicher-Wassererwärmers. Die Regelung erfolgt gasadaptiv und selbstkalibrierend mit einem Vormischbrenner, der niedrige Schadstoffemissionen sicherstellt.

Welche technischen Merkmale und Regelungen zeichnen das Gerät aus?

Das Gerät verfügt über eine geschlossene Brennkammer, die sowohl raumluftabhängigen als auch raumluftunabhängigen Betrieb ermöglicht. Ein drehzahlgeregelter Ventilator sorgt für eine optimale Verbrennung. Die Regelung umfasst einen Gasfeuerungsautomaten mit elektronischer Zündung und Ionisations-Flammenüberwachung. Ein integriertes 3-Wege-Umschaltventil steuert die Umschaltung zwischen Heiz- und Warmwasserbetrieb. Zur Sicherheit und Überwachung sind ein elektronischer Heizwasserdrucksensor, ein Druckmanometer für den Heizkreis sowie ein 10-Liter-Ausdehnungsgefäß eingebaut. Die Abgasmessung ist von außen möglich, ohne das Gerät zu öffnen.

Wie gestaltet sich die Energieeffizienz und Umweltverträglichkeit?

Die Brennwerttherme erreicht einen hohen Normnutzungsgrad von bis zu 110 Prozent (Hi) beziehungsweise 99 Prozent (Hs), was eine effiziente Energieausnutzung ermöglicht. Sie erfüllt die Bedingungen des Umweltzeichens „Blauer Engel" nach RAL UZ61 bei Betrieb mit Erdgas. Die Emissionen von CO und NOx sind niedrig, was zu einer umweltfreundlichen Betriebsweise beiträgt. Die modulierende Hocheffizienzpumpe mit einem EEI kleiner als 0,23 passt den Volumenstrom automatisch an den Bedarf an und reduziert den Stromverbrauch. Im Standbybetrieb liegt die Stromaufnahme bei nur 3 Watt.

Wie ist die Wartung und Montage der Wolf Brennwerttherme ausgelegt?

Die Montage der Therme erfolgt schnell und einfach, die Bedienung ist benutzerfreundlich. Der Heizwasser-Wärmetauscher ist mit der beschichteten Wolf "ALUPro"-Technologie ausgestattet und kann zur Wartung unter Anlagendruck ausgeschwenkt werden, ohne dass Heizwasser abgelassen werden muss. Der Zugang zu allen Bauteilen ist bequem gestaltet. Die Abgasmessung ist von außen möglich, was die Wartung erleichtert. Die Brennwertnutzung wird durch eine Spreizungsregelung ohne Überströmventil optimiert. Zudem ist eine integrierte Abgas-Rückströmsicherung vorhanden, die die Mehrfachbelegung nach DVGW Arbeitsblatt G635 ermöglicht.

Welche Anschluss- und Ausstattungsmerkmale bietet das Paket?

Das Paket enthält die Gasbrennwert-Kombitherme CGB-2K-24 ComfortLine mit hocheffizienter Heizkreispumpe, ein Anschluss-Set für die Aufputzmontage inklusive KFE-Hahn und thermischer Sicherung sowie das Bedienmodul BM-2 mit Außenfühler in Schwarz für das Regelungssystem WRS. Die Verkleidung der Therme ist weiß pulverbeschichtet (RAL 9016). Die Anschlüsse für Vorlauf, Rücklauf, Warmwasser und Kaltwasser sind als Außengewinde ausgeführt. Die Luftzufuhr und Rauchgasabfuhr erfolgen über konzentrische Muffen mit DN60/100 mm. Das Gerät ist für den Betrieb mit einem Bedienmodul BM-2 oder einem Anzeigenmodul AM vorbereitet und kann mit dem LAN/WLAN-Modul ISM-7i zur Kommunikation über Smartphone, Laptop oder PC erweitert werden.

Technische Daten

• Nennleistung Heizbetrieb (80-60 °C): 27,1 kW
• Nennleistung Warmwasser (unterer Wert): 7,4 kW
• Nennleistung Warmwasser (oberer Wert): 23,8 kW
• Warmwasserzapfmenge bei 60 °C: 7,8 l/min
• Energieeffizienzklasse Raumheizung: A
• Energieeffizienzklasse Warmwasserbereitung: A
• Normnutzungsgrad: bis 110 % (Hi) / 99 % (Hs)
• Max. Betriebsdruck: 3 bar
• Max. Vorlauftemperatur: 90 °C
• Standby-Stromaufnahme: 3 W
• Modulierende Hocheffizienzpumpe (EEI): < 0,23
• Abgasanschluss: DN 60 mm

Die Wolf Paket Brennwerttherme CGB-2K-24 mit Regelung BM-2 bietet eine effiziente und umweltfreundliche Heiz- und Warmwasserlösung mit hoher Energieeffizienz und niedrigen Emissionen. Die modulierte Leistung ab 1,8 kW, der integrierte Edelstahl-Warmwasserwärmetauscher und die komfortable Regelung ermöglichen eine bedarfsgerechte Versorgung. Die einfache Montage und Wartung sowie die umfangreiche Ausstattung machen das Paket zu einer zuverlässigen Wahl für moderne Heizsysteme.

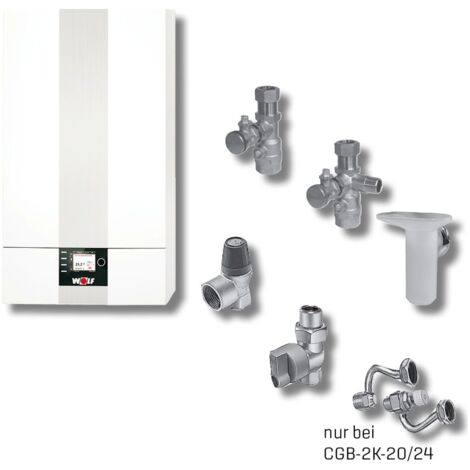

Lieferumfang

• 1x Gasbrennwert-Kombitherme CGB-2K-24 ComfortLine mit hocheffizienter Heizkreispumpe
• 1x Anschluss-Set Kombithermen Aufputz inklusive KFE-Hahn und thermischer Sicherung
• 1x Bedienmodul BM-2 inklusive Außenfühler schwarz für Regelungssystem WRS

Produktspezifikation

• Hersteller-Artikelnummer: 8615012W02
• Hersteller-Warengruppe: Aktionspreisliste
• Hersteller-Produktgruppe: Pakete Wand
• Unterliegt EU Trinkwasserverordnung: Nein
• Baulänge: 440
• Bauhöhe: 790
• Bautiefe: 378
• Anschluss Vorlauf: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss Rücklauf: Außengewinde zylindrisch BSPP (ISO 228-1)
• Bemessungsspannung: 0 - 230
• Geschlossene Ausführung: ja
• Nennleistung Trinkwasser: 27,1
• Energieeffizienz bei der Warmwasserbereitung (Nwh): 85
• Zapfprofil: XL
• Nenndurchmesser Warmwasseranschluss: 3/4 Zoll (20)
• Zusätzlicher Stromverbrauch bei Volllast (elmax): 0,029
• Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): 23,8
• Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): 87,8
• Zusätzlicher Stromverbrauch im Standby-Modus (Psb): 0,003
• Standby-Wärmeverlust: 0,032
• Material Wärmetauscher: Aluminium
• Nenndurchmesser Kaltwasseranschluss: 3/4 Zoll (20)
• Zapfschwelle: 2
• Min. Rücklauftemperatur: 5
• Warmwasserzapfmenge bei 60 °C: 7,8
• Eingebauter witterungsanhängiger Regler: nein
• Eingebautes Ausdehnungsgefäß: ja
• Wasserseitiger Widerstand bei dT 20 °C: 280
• Nennleistung 80-60 °C: 27,1
• Max. Zulauftemperatur (Arbeitstemperatur): 90
• Eingebauter Füll-/Entleerungshahn: nein
• Eingebautes Überdruckventil: ja
• Anschluss Kraftstoff: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss Luftzufuhr: Muffe
• Nenndurchmesser Kanal Luftzufuhr: 100
• Anschluss Rauchgasabfuhr: Muffe
• Rohraußendurchmesser Kondensat: 25,4
• Anschluss kaltes Trinkwasser: Außengewinde (metrisch)
• Anschluss Warmwasser: Außengewinde (metrisch)
• Nenndurchmesser Kanal Rauchgasabfuhr: 60
• Brennerregulierung hoch/niedrig: nein
• Brennerregulierung modulierend: ja
• Eingebautes Manometer: ja
• Wirkungsgrad: 1
• Zündflamme: nein
• Zweiter Rücklaufanschluss: nein
• Betrieb als offene (Luftzufuhr) Ausführung möglich: ja
• Nennleistung 50-30 °C: 28
• Nenndurchmesser Zufuhr: 3/4 Zoll (20)
• Nenndurchmesser Rücklauf: 3/4 Zoll (20)
• Nenndurchmesser Kraftstoff: 1/2 Zoll (15)
• Umbauset erforderlich: ja
• Eingebaute Einlasskombination: nein
• Nennleistung oberer Wert Trinkwasser: 23,8
• Nennleistung unterer Wert Trinkwasser: 7,4
• SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: 93
• Energieeffizienzklasse Raumheizung: A
• Energieeffizienzklasse bei der Warmwasserbereitung: A
• Nennlast unterer Wert: 24,6
• Nennlast oberer Wert: 28
• Min. Arbeitsdruck: 1
• Max. Gasvordruck: 25
• Min. Gasvordruck: 18
