Wolf Paket Brennwert-Zentrale CGS-2-20/160L Regelung BM-2, Aufputz

Wolf Paket Brennwert-Zentrale CGS-2-20/160L Regelung BM-2, Aufputz

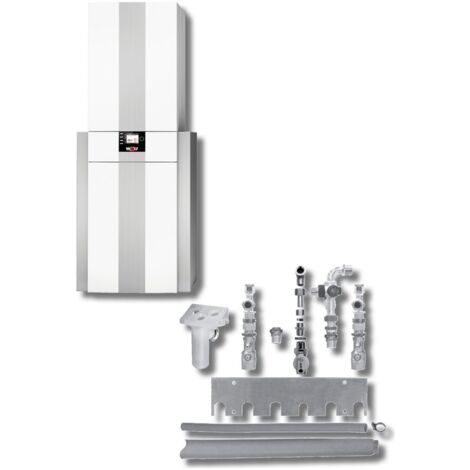

Das Wolf Paket Brennwert-Zentrale CGS-2-20/160L mit Regelung BM-2 in Aufputz-Ausführung ist eine effiziente Gas-Brennwertzentrale, die für den Betrieb mit Erdgas E, LL oder Flüssiggas ausgelegt ist. Das Paket umfasst eine Gasbrennwerttherme mit Edelstahl-Warmwasser-Wärmetauscher, einen emaillierten Schichtenspeicher mit 160 Litern Volumen sowie ein Bedienmodul BM-2 mit Außenfühler. Die Anlage eignet sich für Heizungsanlagen mit Vorlauftemperaturen bis 90 °C und einem Betriebsdruck von bis zu 3 bar und ist für den gleitend abgesenkten Betrieb bis auf Raumtemperatur konzipiert.

Wie ist die Brennwertzentrale technisch aufgebaut und welche Funktionen bietet sie?

Die Gasbrennwertzentrale CGS-2-20/160L von Wolf verfügt über eine modulare Bauweise mit zwei Modulen, die jeweils 35 kg und 49 kg wiegen, was die Installation erleichtert. Die Brennwerttherme ist mit einem gasadaptiven, selbst kalibrierenden Verbrennungsregelungssystem mit Vormischbrenner ausgestattet, das eine stufenlos modulierende Wärmeleistung ab 1,8 kW ermöglicht. Die geschlossene Brennkammer erlaubt den Betrieb sowohl raumluftabhängig als auch raumluftunabhängig. Ein drehzahlgeregelter Ventilator sorgt für eine optimale Verbrennung. Die Verkleidung ist pulverbeschichtet in Weiß (RAL 9016). Die Anlage erreicht einen hohen Normnutzungsgrad von bis zu 110 % (Hi) beziehungsweise 99 % (Hs) und erfüllt die Anforderungen des Umweltzeichens „Blauer Engel“ bei Betrieb mit Erdgas.

Welche Eigenschaften und Vorteile bietet der Schichtenspeicher?

Der integrierte Schichtenspeicher aus emailliertem Stahl ist mit dem patentierten "Turbostop-System" ausgestattet, das eine komfortable Warmwasserbereitung ermöglicht, die herkömmliche Rohrwendel-Speicherwassererwärmer mit 120, 160 oder 200 Litern übertrifft. Die gesteuerte Speicherladung sorgt für eine hohe Energieeffizienz durch optimale Brennwertnutzung. Die Dämmtechnik des Speichers ist hocheffizient, wodurch die Wärmeverluste auf nur 1,0 kWh Energieaufwand innerhalb von 24 Stunden begrenzt werden. Die Leistungskennzahl NL liegt bei 1,3 bis 2,5 bei einer Aufheizung von 10 °C auf 60 °C.

Wie wird die Regelung und Bedienung der Anlage realisiert?

Die Regelung erfolgt über das im Paket enthaltene Bedienmodul BM-2, das mit einem schwarzen Außenfühler ausgestattet ist und für das Regelungssystem WRS ausgelegt ist. Die Steuerung umfasst einen Gasfeuerungsautomaten mit elektronischer Zündung und Ionisations-Flammenüberwachung. Ein integriertes 3-Wege-Umschaltventil ermöglicht die Umschaltung zwischen Heiz- und Warmwasserbetrieb. Die Anlage verfügt über einen elektronischen Heizwasserdrucksensor, der bei niedrigem Wasserdruck eine Warnmeldung ausgibt. Weitere Regelungs- und Überwachungsfunktionen umfassen ein Druckmanometer für den Heizkreis, einen elektronischen Drucksensor sowie ein integriertes Anschlussstück für Luft- und Abgasführung mit konzentrischem Anschluss 60/100 mm und Messöffnungen.

Wie gestaltet sich die Wartung und Montage der Brennwertzentrale?

Die Brennwertzentrale ist für eine schnelle Montage und einfache Bedienung konzipiert. Der Heizwasser-Wärmetauscher ist mit der beschichteten Wolf "ALUPro"-Technologie ausgestattet und kann zur Wartung unter Anlagendruck ausgeschwenkt werden, ohne dass Heizwasser abgelassen werden muss. Die Abgasmessung ist von außen möglich, ohne das Gerät öffnen zu müssen. Die Anlage ist mit einer integrierten Abgas-Rückströmsicherung ausgestattet, die die Mehrfachbelegung nach DVGW-Arbeitsblatt G635 ermöglicht. Die Hocheffizienzpumpe passt den Volumenstrom modulierend an und hat einen sehr niedrigen Energieeffizienzindex (EEI < 0,23). Die Stromaufnahme im Standbybetrieb beträgt nur 3 W.

Welche Anschluss- und Betriebsparameter sind zu beachten?

Die Brennwertzentrale ist für den Betrieb mit Erdgas E, LL oder Flüssiggas ausgelegt und werkseitig auf Erdgas E, LL eingestellt, kann jedoch auf Flüssiggas umgestellt werden. Die zulässige Vorlauftemperatur beträgt maximal 90 °C, der Betriebsdruck maximal 3 bar. Die Anschlüsse für Vorlauf, Rücklauf, Kaltwasser und Kraftstoff sind jeweils mit Außengewinde und einem Nenndurchmesser von 3/4 Zoll (20 mm) ausgeführt. Die Luftzufuhr und Rauchgasabfuhr erfolgen über konzentrische Kanäle mit Nenndurchmessern von 100 mm beziehungsweise 60 mm. Der minimale Gasvordruck liegt bei 18 mbar, der maximale bei 25 mbar.

Technische Daten

• Leistungsbereich: 1,8 kW stufenlos modulierend bis 22,2 kW (Nennleistung 80-60 °C)
• Speichervolumen: 160 Liter
• Betriebsdruck: bis 3 bar
• Maximale Vorlauftemperatur: 90 °C
• Anschlussdurchmesser Vorlauf/Rücklauf/Kaltwasser/Kraftstoff: 3/4 Zoll (20 mm)
• Abgas-/Luftkanal: 60/100 mm konzentrisch
• Standby-Stromaufnahme: 3 W
• Hocheffizienzpumpe EEI: < 0,23
• Wärmeverluste Speicher: 1,0 kWh/24 h
• Normnutzungsgrad: bis 110 % (Hi) / 99 % (Hs)
• Maße (HxBxT): 1462 x 600 x 635 mm

Das Wolf Paket Brennwert-Zentrale CGS-2-20/160L mit Regelung BM-2 bietet eine energieeffiziente und modulare Lösung für Heizungsanlagen mit hoher Leistungsfähigkeit und komfortabler Warmwasserbereitung. Die Kombination aus Gasbrennwerttherme, Schichtenspeicher und moderner Regelung stellt eine optimale Energieausnutzung bei niedrigen Emissionen sicher und erleichtert Wartung sowie Installation.

Produktspezifikation

• Hersteller-Artikelnummer: 8615015W01
• Hersteller-Warengruppe: Aktionspreisliste
• Hersteller-Produktgruppe: Pakete Wand
• Baulänge: 600
• Bauhöhe: 1462
• Bautiefe: 635
• Anschluss Vorlauf: Außengewinde
• Anschluss Rücklauf: Außengewinde
• Bemessungsspannung: 230
• Geschlossene Ausführung: ja
• Energieeffizienz bei der Warmwasserbereitung (Nwh): 85
• SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: 93
• Zapfprofil: XL
• Energieeffizienzklasse Raumheizung: A
• Energieeffizienzklasse bei der Warmwasserbereitung: A
• Nenndurchmesser Warmwasseranschluss: 3/4 Zoll (20)
• Zusätzlicher Stromverbrauch bei Volllast (elmax): 0,028
• Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): 18,9
• Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): 87,8
• Zusätzlicher Stromverbrauch im Standby-Modus (Psb): 0,003
• Standby-Wärmeverlust: 0,033
• Material Wärmetauscher: Aluminium
• Eingebaute Zugunterbrechung: nein
• Nenndurchmesser Kaltwasseranschluss: 3/4 Zoll (20)
• Zapfschwelle: 2
• Bei Lieferung komplett zusammengebaut: ja
• Nennlast unterer Wert: 4,4
• Nennlast oberer Wert: 19,6
• Min. Arbeitsdruck: 1
• Min. Rücklauftemperatur: 5
• Max. Gasvordruck: 25
• Eingebaute Zirkulationspumpe: nein
• Eingebauter witterungsanhängiger Regler: nein
• Eingebautes Ausdehnungsgefäß: ja
• Wasserseitiger Widerstand bei dT 20 °C: 430
• Nennleistung 80-60 °C: 22,2
• Max. Zulauftemperatur (Arbeitstemperatur): 90
• Eingebauter Füll-/Entleerungshahn: nein
• Eingebautes Überdruckventil: ja
• Anschluss Kraftstoff: Außengewinde
• Nenndurchmesser Kanal Luftzufuhr: 100
• Rohraußendurchmesser Kondensat: 25,4
• Min. Gasvordruck: 18
• Nenndurchmesser Kanal Rauchgasabfuhr: 60
• Brennerregulierung hoch/niedrig: nein
• Brennerregulierung modulierend: ja
• Medium: Wasser
• Eingebautes Manometer: ja
• Wirkungsgrad: 1
• Zündflamme: nein
• Zweiter Rücklaufanschluss: nein
• Betrieb als offene (Luftzufuhr) Ausführung möglich: ja
• Nennleistung 50-30 °C: 23
• Nenndurchmesser Zufuhr: 3/4 Zoll (20)
• Nenndurchmesser Rücklauf: 3/4 Zoll (20)
• Speicher warmes Trinkwasser: 90
