Wolf Paket Brennwert-Zentrale CGS-2-24/200L Regelung BM-2, Set vormontiert, Aufputz

Wolf Paket Brennwert-Zentrale CGS-2-24/200L Regelung BM-2, Set vormontiert, Aufputz

Der Wolf Paket Brennwert-Zentrale CGS-2-24/200L mit Regelung BM-2 ist ein vormontiertes Aufputz-Set, das eine effiziente Gasbrennwerttherme mit einem emaillierten Schichtenspeicher kombiniert. Das Paket eignet sich für den Betrieb mit Erdgas E, LL oder Flüssiggas und bietet eine modulierend geregelte Leistung mit hoher Energieeffizienz und niedrigen Emissionen. Typische Einsatzbereiche sind Heizungsanlagen mit Vorlauftemperaturen bis 90 °C und einem Betriebsdruck von bis zu 3 bar, ideal für Wohn- und Gewerbegebäude.

Wie ist die Brennwertzentrale CGS-2-24/200L aufgebaut und welche Brennstoffe werden unterstützt?

Die Gasbrennwertzentrale CGS-2-24/200L von Wolf besteht aus einer Gasbrennwerttherme mit Edelstahl-Warmwasser-Wärmetauscher und einem Schichtenspeicher in Modulbauweise. Werkseitig ist die Anlage für Erdgas E und LL eingestellt, kann jedoch auf Flüssiggas umgestellt werden. Die geschlossene Brennkammer ermöglicht den raumluftabhängigen und raumluftunabhängigen Betrieb. Die Verkleidung ist weiß pulverbeschichtet (RAL 9016). Die Anlage ist geprüft nach EG-Richtlinien und DIN EN 483 sowie DIN EN 12828 und für gleitend abgesenkten Betrieb bis auf Raumtemperatur geeignet.

Welche Regelungs- und Steuerungstechnologien sind integriert?

Die Leistung wird modulierend geregelt durch eine gasadaptive, selbst kalibrierende Verbrennungsregelung mit Vormischbrenner, die für niedrige Schadstoffemissionen sorgt. Ein drehzahlgeregelter Ventilator unterstützt die Verbrennung. Die Regelung umfasst einen Gasfeuerungsautomaten mit elektronischer Zündung und Ionisations-Flammenüberwachung. Ein integriertes 3-Wege-Umschaltventil ermöglicht die Umschaltung zwischen Heiz- und Warmwasserbetrieb. Das Bedienmodul BM-2 inklusive Außenfühler ist im Paket enthalten und steuert das Regelungssystem WRS.

Wie wird die Energieeffizienz und Umweltverträglichkeit sichergestellt?

Die Brennwertzentrale erreicht einen hohen Normnutzungsgrad von bis zu 110 % (Hi) beziehungsweise 99 % (Hs) und erfüllt die Bedingungen des Umweltzeichens „Blauer Engel" nach RAL UZ61 bei Betrieb mit Erdgas. Die Anlage zeichnet sich durch niedrige CO- und NOx-Emissionen aus. Die modulierende Hocheffizienzpumpe mit einem EEI kleiner 0,23 passt den Volumenstrom automatisch an. Die Wärmedämmung des Schichtenspeichers sorgt für geringe Wärmeverluste von nur 1,0 kWh Energieaufwand innerhalb von 24 Stunden.

Welche Besonderheiten bietet der Schichtenspeicher und die Warmwasserbereitung?

Der emaillierte Stahlspeicher mit 200 Litern Fassungsvermögen ist mit dem patentierten "Turbostop-System" ausgestattet, das eine komfortable Warmwasserbereitung ermöglicht, die herkömmliche Rohrwendel-Speicherwassererwärmer übertrifft. Die gesteuerte Speicherladung sorgt für eine hohe Energieeffizienz durch optimale Brennwertnutzung. Die Leistungskennzahl NL liegt bei 1,3 bis 2,5 bei einer Aufheizung von 10 °C auf 60 °C.

Wie gestaltet sich die Wartung und Montage der Anlage?

Die Brennwertzentrale ist für eine schnelle Montage und einfache Bedienung konzipiert. Der Heizwasser-Wärmetauscher ist unter Anlagendruck ausschwenkbar, sodass Wartungsarbeiten ohne Ablassen des Heizwassers möglich sind. Die Anlage bietet bequemen Zugang zu allen Bauteilen und ermöglicht eine Abgasmessung von außen ohne Öffnen des Gerätes. Die Anlage ist in zwei Module mit 35 kg und 49 kg Gewicht trennbar, was die Installation erleichtert.

Welche Sicherheits- und Komfortfunktionen sind integriert?

Die Anlage verfügt über eine integrierte Abgas-Rückströmsicherung, die die Mehrfachbelegung nach DVGW Arbeitsblatt G635 ermöglicht. Ein elektronischer Heizwasserdrucksensor warnt bei niedrigem Wasserdruck. Das Set enthält ein 10-Liter-Ausdehnungsgefäß, ein Druckmanometer für den Heizkreis sowie einen elektronischen Drucksensor. Die Luft-/Abgasführung ist mit einem konzentrischen Anschluss 60/100 mm inklusive Messöffnungen ausgestattet.

Technische Daten

• Leistungsbereich: 5,6 bis 24,6 kW
• Modulierende Wärmeleistung ab: 1,8 kW
• Nennleistung 80-60 °C: 27,1 kW
• Nennleistung 50-30 °C: 28 kW
• Betriebsdruck max.: 3 bar
• Vorlauftemperatur max.: 90 °C
• Speichervolumen: 200 Liter
• Energieeffizienzklasse Raumheizung: A
• Energieeffizienzklasse Warmwasserbereitung: A
• Material Wärmetauscher: Aluminium
• Stromaufnahme Standby: 3 W
• Pumpen-EEI: < 0,23
• Abgasanschluss: 60 mm (Rauchgas), 100 mm (Luftzufuhr)
• Maße (HxBxT): 1462 x 600 x 635 mm

Das Wolf Paket Brennwert-Zentrale CGS-2-24/200L mit Regelung BM-2 bietet eine effiziente und umweltfreundliche Heizlösung mit hoher Energieausnutzung und komfortabler Warmwasserbereitung. Die modulare Bauweise, umfangreiche Sicherheitsfunktionen und einfache Wartung machen das Set zu einer zuverlässigen Wahl für moderne Heizungsanlagen.

Lieferumfang

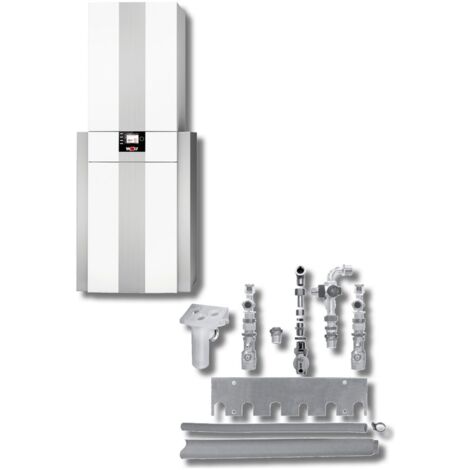

• 1x Gasbrennwert-Zentrale CGS-2-24/200L mit Hochleistungsschichtenspeicher
• 1x Anschluss-Set Verrohrung Aufputz vormontiert, für CGS-2
• 1x Bedienmodul BM-2 inklusive Außenfühler schwarz, für Regelungssystem WRS

Produktspezifikation

• Hersteller-Artikelnummer: 8615017F01
• Hersteller-Warengruppe: Aktionspreisliste
• Hersteller-Produktgruppe: Pakete Wand
• Baulänge: 600
• Bauhöhe: 1462
• Bautiefe: 635
• Anschluss Vorlauf: Außengewinde
• Anschluss Rücklauf: Außengewinde
• Bemessungsspannung: 230
• Geschlossene Ausführung: ja
• Energieeffizienz bei der Warmwasserbereitung (Nwh): 85
• SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: 93
• Zapfprofil: XL
• Energieeffizienzklasse Raumheizung: A
• Energieeffizienzklasse bei der Warmwasserbereitung: A
• Nenndurchmesser Warmwasseranschluss: 3/4 Zoll (20)
• Zusätzlicher Stromverbrauch bei Volllast (elmax): 0,029
• Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): 23,8
• Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): 87,8
• Zusätzlicher Stromverbrauch im Standby-Modus (Psb): 0,003
• Standby-Wärmeverlust: 0,032
• Material Wärmetauscher: Aluminium
• Eingebaute Zugunterbrechung: nein
• Nenndurchmesser Kaltwasseranschluss: 3/4 Zoll (20)
• Zapfschwelle: 2
• Bei Lieferung komplett zusammengebaut: ja
• Nennlast unterer Wert: 5,6
• Nennlast oberer Wert: 24,6
• Min. Arbeitsdruck: 1
• Min. Rücklauftemperatur: 5
• Max. Gasvordruck: 25
• Eingebaute Zirkulationspumpe: nein
• Eingebauter witterungsanhängiger Regler: nein
• Eingebautes Ausdehnungsgefäß: ja
• Wasserseitiger Widerstand bei dT 20 °C: 280
• Nennleistung 80-60 °C: 27,1
• Max. Zulauftemperatur (Arbeitstemperatur): 90
• Eingebauter Füll-/Entleerungshahn: nein
• Eingebautes Überdruckventil: ja
• Anschluss Kraftstoff: Außengewinde
• Nenndurchmesser Kanal Luftzufuhr: 100
• Rohraußendurchmesser Kondensat: 25,4
• Min. Gasvordruck: 18
• Nenndurchmesser Kanal Rauchgasabfuhr: 60
• Brennerregulierung hoch/niedrig: nein
• Brennerregulierung modulierend: ja
• Medium: Wasser
• Eingebautes Manometer: ja
• Wirkungsgrad: 1
• Zündflamme: nein
• Zweiter Rücklaufanschluss: nein
• Betrieb als offene (Luftzufuhr) Ausführung möglich: ja
• Nennleistung 50-30 °C: 28
• Nenndurchmesser Zufuhr: 3/4 Zoll (20)
• Nenndurchmesser Rücklauf: 3/4 Zoll (20)
• Speicher warmes Trinkwasser: 90
