Wolf Paket Brennwert-Zentrale CGW-2-14/100L Regelung BM-2, Aufputz

Wolf Paket Brennwert-Zentrale CGW-2-14/100L Regelung BM-2, Aufputz

Der Wolf Paket Brennwert-Zentrale CGW-2-14/100L mit Regelung BM-2 ist eine modulare Gasbrennwerttherme für den Betrieb mit Erdgas E, LL oder Flüssiggas. Das Paket umfasst die Gasbrennwert-Zentrale mit integriertem Edelstahl-Schichtenspeicher, ein Bedienmodul BM-2 inklusive Außenfühler sowie ein Anschluss-Set für die Aufputzmontage mit KFE-Hahn und thermischer Sicherung. Die Anlage ist werkseitig auf Erdgas eingestellt und kann auf Flüssiggas umgestellt werden.

Wie ist die Brennwert-Zentrale CGW-2-14/100L aufgebaut und welche Funktionen bietet sie?

Die Brennwert-Zentrale besteht aus einer Gasbrennwerttherme mit einem Edelstahl-Warmwasser-Wärmetauscher und einem Hochleistungsschichtenspeicher aus Edelstahl. Die modulare Bauweise ermöglicht eine einfache Installation und Wartung. Die Verkleidung ist pulverbeschichtet in Weiß (RAL 9016). Die geschlossene Brennkammer ist für raumluftabhängigen und raumluftunabhängigen Betrieb geeignet. Ein drehzahlgeregelter Ventilator sorgt für eine optimale Verbrennung.

Wie wird die Leistung geregelt und wie effizient arbeitet die Anlage?

Die Leistung wird stufenlos modulierend geregelt, unterstützt durch eine gasadaptive, selbst kalibrierende Verbrennungsregelung mit Vormischbrenner. Dies ermöglicht niedrige Schadstoffemissionen und eine Anpassung an wechselnde Gasbeschaffenheiten. Der Normnutzungsgrad liegt bei bis zu 110% (Hi) beziehungsweise 99% (Hs), was eine sehr gute Energieausnutzung sicherstellt. Die modulierende Hocheffizienzpumpe mit einem EEI kleiner 0,23 passt den Volumenstrom automatisch an den Bedarf an. Die Anlage erfüllt die Bedingungen des Umweltzeichens „Blauer Engel“ bei Betrieb mit Erdgas.

Welche Besonderheiten bietet die Warmwasserbereitung?

Der integrierte Hochleistungsschichtenspeicher aus Edelstahl übertrifft herkömmliche Rohrwendel-Speicherwassererwärmer mit 100 Litern Fassungsvermögen. Das Warmwasser wird durch ein patentiertes Warmwasserturbo-Leit- und Verteilsystem aus Edelstahl ruhig und radial verteilt, was eine exzellente Warmwasserleistung ermöglicht. Die innovative Dämmtechnik mit integriertem Ringspaltsystem sorgt für Betriebskosteneinsparungen. Die gesteuerte Speicherladung optimiert die Brennwertnutzung und erhöht die Energieeffizienz.

Wie gestaltet sich die Wartung und Bedienung der Gasbrennwert-Zentrale?

Die Wartung wird durch den beschichteten Heizwasserwärmetauscher Wolf „ALUPro“ erleichtert. Der Wärmetauscher kann unter Anlagendruck ausgeschwenkt werden, ohne dass Heizwasser abgelassen werden muss. Die Montage und Bedienung sind durch den kompakten Aufbau und den bequemen Zugang zu allen Bauteilen schnell und einfach. Die Abgasmessung ist von außen möglich, ohne das Gerät öffnen zu müssen. Eine Warnmeldung informiert bei niedrigem Wasserdruck, der durch einen elektronischen Heizwasserdrucksensor überwacht wird.

Welche Regelungs- und Sicherheitseinrichtungen sind integriert?

Die Regelung erfolgt über das Bedienmodul BM-2, das im Paket enthalten ist, und umfasst einen Gasfeuerungsautomaten mit elektronischer Zündung und Ionisations-Flammenüberwachung. Ein integriertes 3-Wege-Umschaltventil ermöglicht die Umschaltung zwischen Heiz- und Warmwasserbetrieb. Die Anlage verfügt über ein 10-Liter-Ausdehnungsgefäß, ein Druckmanometer für den Heizkreis sowie einen elektronischen Drucksensor. Die Luft- und Abgasführung erfolgt über ein integriertes Anschlussstück mit konzentrischem Anschluss 60/100 mm und Messöffnungen. Die integrierte Abgas-Rückströmsicherung erlaubt die Mehrfachbelegung nach DVGW-Arbeitsblatt G635.

Wie ist das Paket zusammengesetzt und was ist im Lieferumfang enthalten?

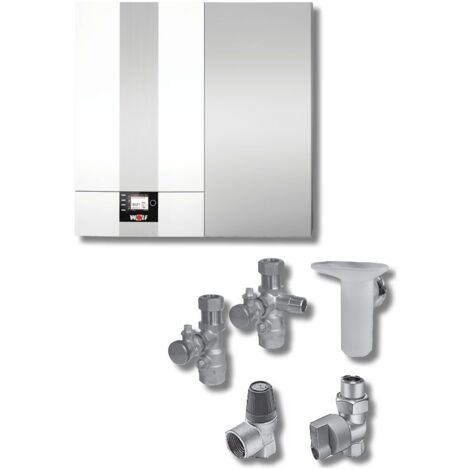

Das Paket besteht aus der Gasbrennwert-Zentrale CGW-2-14/100L mit Hochleistungsschichtenspeicher, dem Bedienmodul BM-2 inklusive Außenfühler in Schwarz für das Regelungssystem WRS sowie einem Anschluss-Set für Gasthermen Aufputz, das einen KFE-Hahn und eine thermische Sicherung enthält. Die Gasbrennwert-Zentrale ist elektrisch und hydraulisch anschlussfertig und lässt sich zur Installation in zwei transportable Module mit 35 kg und 19 kg Gewicht trennen.

Technische Daten

• Nennleistung Heizbetrieb: 14 kW
• Nennleistung Warmwasser: 13,5 kW
• Warmwasserspeicher: 100 Liter Edelstahl-Schichtenspeicher
• Modulierende Wärmeleistung: ab 1,8 kW
• Maximale Vorlauftemperatur: 90 °C
• Zulässiger Betriebsdruck: 3 bar
• Energieeffizienzklasse Raumheizung: A
• Energieeffizienzklasse Warmwasserbereitung: A
• Stromaufnahme Standby: 3 W
• Modulierende Hocheffizienzpumpe: EEI kleiner 0,23
• Abgasanschluss: konzentrisch 60/100 mm
• Maße (L x H x T): 800 x 790 x 378 mm

Die Wolf Paket Brennwert-Zentrale CGW-2-14/100L mit Regelung BM-2 bietet eine effiziente und modulare Lösung für Heiz- und Warmwasserbedarf. Mit einer Nennleistung von 14 kW, einem hochwertigen Edelstahl-Schichtenspeicher und einer energieeffizienten Regelung ist sie für moderne Wohngebäude konzipiert. Die einfache Montage, Wartung und die niedrigen Emissionen machen das Paket zu einer wirtschaftlichen Wahl für nachhaltiges Heizen und Warmwasser.

Lieferumfang

• 1x Gasbrennwert-Zentrale CGW-2-14/100L mit Hochleistungsschichtenspeicher
• 1x Bedienmodul BM-2 inklusive Außenfühler schwarz
• 1x Anschluss-Set Gasthermen Aufputz inklusive KFE-Hahn und thermischer Sicherung

Produktspezifikation

• Hersteller-Artikelnummer: 8615019F02
• Hersteller-Warengruppe: Aktionspreisliste
• Hersteller-Produktgruppe: Pakete Wand
• Baulänge: 800
• Bauhöhe: 790
• Bautiefe: 378
• Anschluss Vorlauf: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss Rücklauf: Außengewinde zylindrisch BSPP (ISO 228-1)
• Bemessungsspannung: 0 - 230
• Geschlossene Ausführung: ja
• Nennleistung Trinkwasser: 13,5
• Nennleistung oberer Wert Trinkwasser: 13,5
• Nennleistung unterer Wert Trinkwasser: 5,4
• Energieeffizienz bei der Warmwasserbereitung (Nwh): 78
• SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: 93
• Zapfprofil: L
• Energieeffizienzklasse Raumheizung: A
• Energieeffizienzklasse bei der Warmwasserbereitung: A
• Nenndurchmesser Warmwasseranschluss: 3/4 Zoll (20)
• Zusätzlicher Stromverbrauch bei Volllast (elmax): 0,025
• Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): 4,1
• Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): 88,1
• Zusätzlicher Stromverbrauch im Standby-Modus (Psb): 0,003
• Standby-Wärmeverlust: 0,033
• Material Wärmetauscher: Aluminium
• Nenndurchmesser Kaltwasseranschluss: 3/4 Zoll (20)
• Zapfschwelle: 2
• Nennlast unterer Wert: 1,9
• Nennlast oberer Wert: 14
• Min. Arbeitsdruck: 1
• Min. Rücklauftemperatur: 5
• Max. Gasvordruck: 25
• Warmwasserzapfmenge bei 60 °C: 3,9
• Eingebauter witterungsanhängiger Regler: nein
• Eingebautes Ausdehnungsgefäß: ja
• Wasserseitiger Widerstand bei dT 20 °C: 550
• Nennleistung 80-60 °C: 13,5
• Max. Zulauftemperatur (Arbeitstemperatur): 90
• Eingebauter Füll-/Entleerungshahn: nein
• Eingebautes Überdruckventil: ja
• Anschluss Kraftstoff: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss Luftzufuhr: Muffe
• Nenndurchmesser Kanal Luftzufuhr: 100
• Anschluss Rauchgasabfuhr: Muffe
• Rohraußendurchmesser Kondensat: 25,4
• Min. Gasvordruck: 18
• Anschluss kaltes Trinkwasser: Außengewinde (metrisch)
• Anschluss Warmwasser: Außengewinde (metrisch)
• Nenndurchmesser Kanal Rauchgasabfuhr: 60
• Brennerregulierung hoch/niedrig: nein
• Brennerregulierung modulierend: ja
• Eingebautes Manometer: ja
• Wirkungsgrad: 1
• Zündflamme: nein
• Zweiter Rücklaufanschluss: nein
• Betrieb als offene (Luftzufuhr) Ausführung möglich: ja
• Nennleistung 50-30 °C: 15,2
• Nenndurchmesser Zufuhr: 3/4 Zoll (20)
• Nenndurchmesser Rücklauf: 3/4 Zoll (20)
• Nenndurchmesser Kraftstoff: 1/2 Zoll (15)
• Umbauset erforderlich: ja
• Eingebaute Einlasskombination: nein
