Wolf Paket Brennwert-Zentrale CGW-2-20/120L Regelung BM-2, Aufputz

Wolf Paket Brennwert-Zentrale CGW-2-20/120L Regelung BM-2, Aufputz

Das Wolf Paket Brennwert-Zentrale CGW-2-20/120L mit Regelung BM-2 in Aufputz-Ausführung umfasst eine Gasbrennwerttherme mit Edelstahl-Warmwasser-Wärmetauscher und einen Edelstahl-Schichtenspeicher. Das Gerät ist werkseitig für Erdgas E, LL eingestellt und kann auf Flüssiggas umgestellt werden. Es eignet sich für Heizungsanlagen mit Vorlauftemperaturen bis 90 °C und einem Betriebsdruck von bis zu 3 bar. Die modulierende Leistung und die gasadaptive Verbrennungsregelung sorgen für eine effiziente und umweltfreundliche Wärmebereitstellung.

Wie ist die Brennwerttherme des Wolf Pakets ausgelegt?

Die Gasbrennwerttherme verfügt über eine selbst kalibrierende Verbrennungsregelung mit Vormischbrenner, die niedrige Schadstoffemissionen und eine Anpassung an wechselnde Gasqualitäten ermöglicht. Die geschlossene Brennkammer erlaubt raumluftabhängigen und raumluftunabhängigen Betrieb. Ein drehzahlgeregelter Ventilator unterstützt die Verbrennung. Die Verkleidung ist pulverbeschichtet in Weiß (RAL 9016). Der Normnutzungsgrad erreicht bis zu 110 % (Hi) beziehungsweise 99 % (Hs). Das Gerät erfüllt die Anforderungen des Umweltzeichens „Blauer Engel“ bei Betrieb mit Erdgas.

Welche Funktionen und Regelungen sind im Paket enthalten?

Das Paket enthält das Bedienmodul BM-2 mit integriertem Außenfühler für das Regelungssystem WRS. Eine modulierende Hocheffizienzpumpe (EEI < 0,23) passt den Volumenstrom automatisch an. Ein elektronischer Heizwasserdrucksensor warnt bei niedrigem Wasserdruck. Das integrierte 3-Wege-Umschaltventil ermöglicht die Umschaltung zwischen Heiz- und Warmwasserbetrieb. Weitere Ausstattungsmerkmale sind ein 10-Liter-Ausdehnungsgefäß, ein Druckmanometer für den Heizkreis, ein elektronischer Drucksensor sowie ein Anschlussstück für Luft- und Abgasführung mit konzentrischem Anschluss 60/100 mm und Messöffnungen.

Wie ist der Warmwasserspeicher gestaltet und welche Vorteile bietet er?

Der Hochleistungs-Schichtenspeicher aus Edelstahl bietet eine komfortable Warmwasserbereitung, die herkömmliche Rohrwendel-Speicherwassererwärmer mit 100, 120 oder 140 Litern übertrifft. Das Warmwasserverteilungssystem mit Warmwasserturbo und Leit- sowie Verteilsystem aus Edelstahl sorgt für eine ruhige, radiale Wasserverteilung und eine exzellente Warmwasserleistung. Die Dämmtechnik mit integriertem Ringspaltsystem reduziert Wärmeverluste und trägt zu einer hohen Betriebskosteneinsparung bei. Die gesteuerte Speicherladung optimiert die Brennwertnutzung und erhöht die Energieeffizienz.

Wie gestaltet sich die Montage und Wartung der Brennwert-Zentrale?

Die Gasbrennwert-Zentrale ist elektrisch und hydraulisch anschlussfertig und besteht aus zwei transportablen Modulen mit 35 kg und 19 kg Gewicht, was die Installation erleichtert. Der Heizwasser-Wärmetauscher ist unter Anlagendruck ausschwenkbar, sodass Wartungsarbeiten ohne Ablassen des Heizwassers möglich sind. Die einfache Wartung wird durch den beschichteten Heizwasserwärmetauscher Wolf „ALUPro“ unterstützt. Die Abgasmessung kann von außen durchgeführt werden, ohne das Gerät zu öffnen. Die Brennwertnutzung wird durch eine Spreizungsregelung ohne Überströmventil optimiert. Zudem ist eine Abgas-Rückströmsicherung integriert, die die Mehrfachbelegung nach DVGW-Arbeitsblatt G635 ermöglicht.

Welche Anschlüsse und technischen Spezifikationen sind relevant?

Die Brennwert-Zentrale verfügt über Außengewindeanschlüsse für Vorlauf, Rücklauf, Warm- und Kaltwasser sowie Kraftstoff. Die Luftzufuhr und Rauchgasabfuhr sind mit konzentrischen Muffen mit Nenndurchmessern von 100 mm beziehungsweise 60 mm ausgestattet. Der zulässige Betriebsdruck beträgt bis zu 3 bar, die maximale Zulauftemperatur liegt bei 90 °C. Die stufenlos modulierende Wärmeleistung beginnt bei 1,8 kW und reicht bis zu einer Nennleistung von 22,2 kW bei der Warmwasserbereitung. Die Stromaufnahme im Standbybetrieb beträgt nur 3 W.

Technische Daten

• Nennleistung Warmwasser: 22,2 kW
• Modulierende Wärmeleistung: ab 1,8 kW
• Maximaler Betriebsdruck: 3 bar
• Maximale Zulauftemperatur: 90 °C
• Warmwasserspeichervolumen: 120 Liter
• Energieeffizienzklasse Raumheizung: A
• Energieeffizienzklasse Warmwasserbereitung: A
• Standby-Stromaufnahme: 3 W
• Anschluss Vorlauf/Rücklauf: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss Kraftstoff: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Luft-/Abgasanschluss: konzentrisch 60/100 mm
• Gewicht der Module: 35 kg und 19 kg

Das Wolf Paket Brennwert-Zentrale CGW-2-20/120L mit Regelung BM-2 bietet eine effiziente und umweltfreundliche Heiz- und Warmwasserlösung mit hoher Energieausnutzung und komfortabler Bedienung. Die modulare Bauweise und die umfangreiche Ausstattung ermöglichen eine einfache Montage und Wartung. Die Kombination aus Gasbrennwerttherme und Edelstahl-Schichtenspeicher sorgt für eine zuverlässige Wärmeversorgung mit einer Nennleistung von 22,2 kW und einem Speichervolumen von 120 Litern.

Lieferumfang

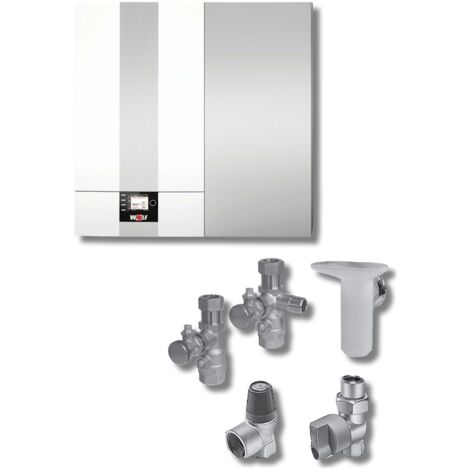

• 1x Gasbrennwert-Zentrale CGW-2-20/120L mit Hochleistungsschichtenspeicher
• 1x Bedienmodul BM-2 inklusive Außenfühler schwarz
• 1x Anschluss-Set Gasthermen Aufputz inklusive KFE-Hahn und thermischer Sicherung

Produktspezifikation

• Hersteller-Artikelnummer: 8615020F02
• Hersteller-Warengruppe: Aktionspreisliste
• Hersteller-Produktgruppe: Pakete Wand
• Baulänge: 800
• Bauhöhe: 790
• Bautiefe: 378
• Anschluss Vorlauf: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss Rücklauf: Außengewinde zylindrisch BSPP (ISO 228-1)
• Bemessungsspannung: 0 - 230
• Geschlossene Ausführung: ja
• Nennleistung Trinkwasser: 22,2
• Nennleistung oberer Wert Trinkwasser: 22,2
• Nennleistung unterer Wert Trinkwasser: 7,4
• Energieeffizienz bei der Warmwasserbereitung (Nwh): 82
• SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: 93
• Zapfprofil: XL
• Energieeffizienzklasse Raumheizung: A
• Energieeffizienzklasse bei der Warmwasserbereitung: A
• Nenndurchmesser Warmwasseranschluss: 3/4 Zoll (20)
• Zusätzlicher Stromverbrauch bei Volllast (elmax): 0,028
• Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): 5,7
• Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): 87,8
• Zusätzlicher Stromverbrauch im Standby-Modus (Psb): 0,003
• Standby-Wärmeverlust: 0,033
• Material Wärmetauscher: Aluminium
• Nenndurchmesser Kaltwasseranschluss: 3/4 Zoll (20)
• Zapfschwelle: 2
• Nennlast unterer Wert: 3,9
• Nennlast oberer Wert: 23
• Min. Arbeitsdruck: 1
• Min. Rücklauftemperatur: 5
• Max. Gasvordruck: 25
• Warmwasserzapfmenge bei 60 °C: 6,4
• Eingebauter witterungsanhängiger Regler: nein
• Eingebautes Ausdehnungsgefäß: ja
• Wasserseitiger Widerstand bei dT 20 °C: 430
• Nennleistung 80-60 °C: 18,9
• Max. Zulauftemperatur (Arbeitstemperatur): 90
• Eingebauter Füll-/Entleerungshahn: nein
• Eingebautes Überdruckventil: ja
• Anschluss Kraftstoff: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss Luftzufuhr: Muffe
• Nenndurchmesser Kanal Luftzufuhr: 100
• Anschluss Rauchgasabfuhr: Muffe
• Rohraußendurchmesser Kondensat: 25,4
• Min. Gasvordruck: 18
• Anschluss kaltes Trinkwasser: Außengewinde (metrisch)
• Anschluss Warmwasser: Außengewinde (metrisch)
• Nenndurchmesser Kanal Rauchgasabfuhr: 60
• Brennerregulierung hoch/niedrig: nein
• Brennerregulierung modulierend: ja
• Eingebautes Manometer: ja
• Wirkungsgrad: 1
• Zündflamme: nein
• Zweiter Rücklaufanschluss: nein
• Betrieb als offene (Luftzufuhr) Ausführung möglich: ja
• Nennleistung 50-30 °C: 20,4
• Nenndurchmesser Zufuhr: 3/4 Zoll (20)
• Nenndurchmesser Rücklauf: 3/4 Zoll (20)
• Nenndurchmesser Kraftstoff: 1/2 Zoll (15)
• Umbauset erforderlich: ja
• Eingebaute Einlasskombination: nein
