Wolf Paket Gas-Brennwertkessel TGB-2-20 Ausführung Mischerkreis, Anschluss-Set Speicher, BM-2

Wolf Paket Gas-Brennwertkessel TGB-2-20 Ausführung Mischerkreis, Anschluss-Set Speicher, BM-2

Der Wolf Paket Gas-Brennwertkessel TGB-2-20 in der Ausführung mit Mischerkreis, Anschluss-Set für Speicher und Bedienmodul BM-2 ist ein vielseitiges Heizsystem für den raumluftabhängigen und raumluftunabhängigen Betrieb mit Erdgas E, LL und Flüssiggas. Werkseitig auf Erdgas E eingestellt, eignet sich das Paket zur Raumheizung und Warmwasserbereitung mit separatem Warmwasserspeicher, beispielsweise TS-160 oder TR-160. Das Standgerät ist für den einfachen Austausch bestehender Anlagen optimiert und bietet flexible Abgasanschlussmöglichkeiten sowie eine stufenlos modulierende Wärmeleistung ab 2,9 kW.

Wie ist der Gas-Brennwertkessel TGB-2-20 konstruiert und welche Vorteile bietet er?

Der Gas-Brennwertkessel TGB-2-20 verfügt über einen hochwertigen Wärmetauscher aus robuster Aluminium-Silizium-Legierung, der eine lange Lebensdauer und Wartungsarmut sicherstellt. Der optimierte Heizwasserinhalt von 7,5 Litern ermöglicht einen effizienten Betrieb ohne Mindestumlaufwassermenge. Der Brennwertkessel ist mit einem hitzebeständigen Brennkammerdeckel mit natürlicher Vermiculit-Dämmung ausgestattet. Die Wartung und Reinigung des Heizwasser-Wärmetauschers kann unter Anlagendruck erfolgen, ohne dass Heizwasser abgelassen werden muss. Das Gehäuse ist weiß pulverbeschichtet (RAL 9016) und mit Designstreifen versehen, zudem sorgt die Dämmung für minimale Betriebsgeräusche.

Welche Funktionen und Regelungen sind im Paket enthalten?

Das Paket beinhaltet einen Vormischbrenner für Erd- und Flüssiggas mit Gasfeuerungsautomat, elektronischer Zündung und Ionisations-Flammenüberwachung. Ein drehzahlgeregeltes Gebläse sorgt für eine präzise Verbrennung. Die Brennerregelung ist stufenlos modulierend, was eine effiziente Anpassung der Wärmeleistung ermöglicht. Eine Spreizungsregelung erweitert die Brennwertnutzung. Der Kessel ist mit einem elektronischen Drucksensor, integriertem Manometer und automatischem Entlüfter ausgestattet. Mechanische Schalter im Heizwasser sind nicht vorhanden, was die Betriebssicherheit erhöht.

Wie ist die Installation und der Anschluss des Kessels gestaltet?

Der Kessel ist als Standgerät konzipiert und kann direkt an der Wand aufgestellt werden, wodurch ein geringer Platzbedarf entsteht und keine seitlichen Abstände erforderlich sind. Zwei Abgasanschlussmöglichkeiten – oben zur Wandaufstellung oder hinten zur Nutzung eines bestehenden Anschlusses – erleichtern den Austausch von Bestandsgeräten. Das Anschlussstück für Luft- und Abgasführung ist konzentrisch mit DN 80/125 mm und verfügt über Messöffnungen für eine einfache Abgasmessung von außen. Alle Geräteanschlüsse sind auf den Austausch bestehender Anlagen optimiert. Der Kessel ist fertig montiert, vorverdrahtet und verkleidet, was den Transport und die Einbringung erleichtert.

Welche Komponenten sind im Wolf Paket enthalten?

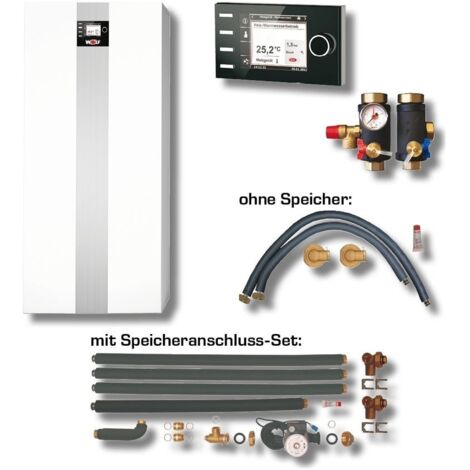

Das Paket umfasst neben dem Gasbrennwertkessel TGB-2-20 eine Sicherheitsgruppe für Brennwertkessel bis 40 kW, ein Anschluss-Set für Standspeicher bis 750 Liter, eine Verrohrungsgruppe für den Mischerkreis mit selbstregelnder Hocheffizienzpumpe DN25-60, ein Wandhalterset für die Verrohrungsgruppe, das Bedienmodul BM-2 inklusive Außenfühler, ein Mischermodul MM-2 für das Regelungssystem WRS sowie einen Temperaturfühler NTC 5K mit 6 mm Durchmesser. Diese Komponenten sind aufeinander abgestimmt und ermöglichen eine effiziente und komfortable Heizungsanlage.

Wie ist die Bedienung und Wartung des Systems gestaltet?

Die Bedienung erfolgt über das im Kessel integrierbare Bedienmodul BM-2 oder alternativ ein Anzeigenmodul AM. Der Kessel ist für den Einbau des LAN/WLAN-Moduls WOLF Link home vorbereitet, was eine Fernwartung ermöglicht. Der Zugang zu allen Bauteilen ist von vorne und oben in angenehmer Höhe möglich, was die Wartung erleichtert. Die Flip&Clean-Vorrichtung mit komfortabler Ablageposition und Bajonettverschlüssen unterstützt eine einfache Reinigung und Wartung.

Welche Effizienz- und Umweltmerkmale bietet der Gas-Brennwertkessel?

Der Kessel erreicht eine jahreszeitbedingte Raumheizungseffizienz von 94 Prozent und zeichnet sich durch niedrige CO- und NOx-Emissionen aus. Die Brennwerttechnik mit Spreizungsregelung sorgt für eine erweiterte Nutzung der Energie. Der zusätzliche Stromverbrauch bei Volllast beträgt 0,037 kW, im Standby-Modus 0,003 kW. Die Wärmeverluste im Standby sind mit 0,071 kW gering. Die Energieeffizienzklasse des Geräts ist A.

Technische Daten

• Nennleistung 80-60 °C: 17 kW
• Nennleistung 50-30 °C: 19,6 kW
• Modulierende Heizleistung: ab 2,9 kW
• Heizwasserinhalt: 7,5 l
• Bauhöhe: 1290 mm
• Baulänge: 566 mm
• Bautiefe: 605 mm
• Anschluss Vorlauf/Rücklauf: Außengewinde 1 1/2 Zoll (40 mm)
• Anschluss Kraftstoff: Außengewinde 1/2 Zoll (15 mm)
• Luftzufuhr/Rauchgasabfuhr: DN 125/80 mm konzentrisch
• Energieeffizienzklasse: A
• Jahreszeitbedingte Raumheizungseffizienz: 94 %

Das Wolf Paket Gas-Brennwertkessel TGB-2-20 mit Mischerkreis, Anschluss-Set für Speicher und Bedienmodul BM-2 bietet eine effiziente und flexible Lösung für die Raumheizung und Warmwasserbereitung. Die stufenlos modulierende Leistung, die hochwertige Aluminium-Silizium-Wärmetauschertechnik und die einfache Montage machen das Paket zu einer wirtschaftlichen Wahl für den Austausch und Neubau. Die integrierten Regelungs- und Sicherheitselemente sowie die Vorbereitung für moderne Fernwartung erhöhen den Bedienkomfort und die Betriebssicherheit.

Produktspezifikation

• Hersteller-Warengruppe: Aktionspreisliste
• Hersteller-Produktgruppe: Pakete Stand
• Hersteller-Artikelnummer: 8615761W20
• Baulänge: 566
• Bauhöhe: 1290
• Bautiefe: 605
• Energieeffizienzklasse: A
• Anschluss Vorlauf: Außengewinde
• Anschluss Rücklauf: Außengewinde
• Bemessungsspannung: 0 - 230
• Geschlossene Ausführung: ja
• SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: 94
• Zusätzlicher Stromverbrauch bei Volllast (elmax): 0,037
• Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): 17,7
• Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): 89,9
• Zusätzlicher Stromverbrauch im Standby-Modus (Psb): 0,003
• Standby-Wärmeverlust: 0,071
• Material Wärmetauscher: Aluminium
• Einstellbare Heizleistung: ja
• Eingebaute Zugunterbrechung: nein
• Eingebaute Pumpenschaltung: nein
• Bei Lieferung komplett zusammengebaut: ja
• Nennlast unterer Wert: 3
• Nennlast oberer Wert: 17,7
• Min. Arbeitsdruck: 1
• Min. Rücklauftemperatur: 5
• Max. Gasvordruck: 25
• Eingebaute Zirkulationspumpe: nein
• Eingebauter witterungsanhängiger Regler: nein
• Eingebautes Ausdehnungsgefäß: nein
• Wasserseitiger Widerstand bei dT 20 °C: 120
• Nennleistung 80-60 °C: 17
• Max. Zulauftemperatur (Arbeitstemperatur): 90
• Eingebauter Füll-/Entleerungshahn: ja
• Eingebautes Überdruckventil: nein
• Anschluss Kraftstoff: Außengewinde
• Nenndurchmesser Kanal Luftzufuhr: 125
• Min. Gasvordruck: 18
• Elektronsiche Entzündung: ja
• Nenndurchmesser Kanal Rauchgasabfuhr: 80
• Brennerregulierung hoch/niedrig: nein
• Brennerregulierung modulierend: ja
• Medium: Wasser
• Eingebautes Manometer: ja
• Wirkungsgrad: 1
• Betrieb als offene (Luftzufuhr) Ausführung möglich: ja
• Nennleistung 50-30 °C: 19,6
• Nenndurchmesser Zufuhr: 1 1/2 Zoll (40)
• Nenndurchmesser Rücklauf: 1 1/2 Zoll (40)
• Nenndurchmesser Kraftstoff: 1/2 Zoll (15)
• Nenndurchmesser Kondensat: 1 Zoll (25)
