Wolf Pumpengruppe Heizkreis mit HE-Pumpe EEI weniger 0,23, CGB(-2)-75/100

Wolf Pumpengruppe Heizkreis mit HE-Pumpe EEI weniger 0,23, CGB(-2)-75/100

Der Wolf Pumpengruppe Heizkreis mit Hocheffizienzpumpe (HE-Pumpe) und einem Energieeffizienzindex (EEI) kleiner oder gleich 0,23, Modell CGB(-2)-75/100, ist speziell für den direkten Anschluss an Gasbrennwertthermen der Baureihe CGB bis Februar 2017 konzipiert. Die Pumpengruppe eignet sich für ungemischte Heizkreise und bietet eine energieeffiziente Lösung für Heizsysteme mit einer Leistung von 100 kW und Mediumtemperaturen von 2 bis 95 °C.

Wie ist die Pumpengruppe aufgebaut und welche Komponenten sind enthalten?

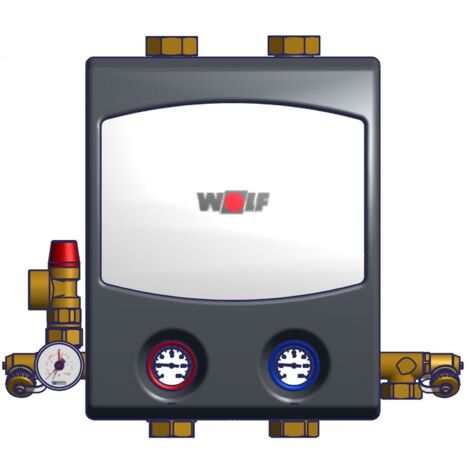

Die Pumpengruppe besteht aus einer modulierenden Hocheffizienzpumpe mit einem Nenndurchmesser von 2 Zoll (50 mm) und einem Energieeffizienzindex von maximal 0,23. Sie ist mit einem Sicherheitsventil für einen maximalen Betriebsdruck von 3 bar ausgestattet. Absperrhähne mit Thermometer ermöglichen die Überwachung der Temperatur im Heizkreis. Zusätzlich sind eine Rückschlagklappe, ein Manometer mit einem Messbereich von 0 bis 10 bar sowie ein Anschluss für ein Ausdehnungsgefäß mit 1 Zoll vorhanden. Jeweils ein KFE-Hahn ist im Vor- und Rücklauf integriert. Die Anschlüsse sind oben flachdichtend mit einer Überwurfmutter 1½ Zoll und unten flachdichtend 2 Zoll mit einer Übergangsverschraubung auf Innengewinde 1½ Zoll ausgeführt. Die Verrohrung besteht aus Stahl, die Armaturen aus Messing. Wärmedämmschalen aus EPP sind zur Minimierung von Wärmeverlusten angebracht.

Für welche Heizsysteme ist die Wolf Pumpengruppe geeignet?

Die Pumpengruppe ist für den Einsatz in ungemischten Heizkreisen konzipiert und eignet sich insbesondere für Gasbrennwertthermen der Baureihe CGB mit Brennkammergrößen 75 und 100. Sie unterstützt die effiziente Wärmeverteilung im Heizsystem und ist kompatibel mit Zubehör wie Weichensets für Kaskadenanlagen oder Einzelgeräte der CGB-75/100 Serie.

Welche Anschluss- und Montagemöglichkeiten bietet die Pumpengruppe?

Die Pumpengruppe verfügt über primäre und sekundäre Anschlüsse mit Außengewinde zylindrisch BSPP (ISO 228-1) und Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1). Die Einbaulänge der Pumpe beträgt 180 mm, die Baulänge der gesamten Einheit 300 mm, bei einer Bauhöhe von 409 mm und Bautiefe von 240 mm. Die Montage erfolgt ohne Wandbefestigungsbügel, und die Einheit ist mit einem Kabel zur Stromversorgung ausgestattet. Die Verrohrung ist mit EPP-Wärmedämmschalen isoliert, um Energieverluste zu reduzieren.

Welche technischen Eigenschaften und Sicherheitsmerkmale sind integriert?

Die Pumpengruppe ist mit einem Sicherheitsventil mit einem Öffnungsdruck von 3 bar ausgestattet, das den maximalen Arbeitsdruck von 10 bar unterstützt. Ein Manometer ermöglicht die Drucküberwachung bis 10 bar. Die Rückschlagklappe verhindert Rückfluss im System, und Absperrhähne erlauben die einfache Wartung und Abschaltung einzelner Kreise. Die integrierten Thermometer zeigen Temperaturen im Bereich von 0 bis 120 °C an. Die Pumpe entspricht den Anforderungen der Verordnungen EC 547/2012 und EC 641/2009 für Hocheffizienzpumpen.

Technische Daten

• Leistung: 100 kW
• Mediumtemperatur: 2 bis 95 °C
• Maximaler Arbeitsdruck: 10 bar
• Sicherheitsventil Öffnungsdruck: 3 bar
• Pumpenanschluss: Außengewinde zylindrisch BSPP (ISO 228-1), 2 Zoll (50 mm)
• Primärer Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1), 1½ Zoll (40 mm)
• Sekundärer Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1), 1¼ Zoll (32 mm)
• Manometerbereich: 0 bis 10 bar
• Thermometerbereich: 0 bis 120 °C
• Baulänge: 300 mm
• Bauhöhe: 409 mm
• Bautiefe: 240 mm

Die Wolf Pumpengruppe Heizkreis mit Hocheffizienzpumpe bietet eine energieeffiziente und kompakte Lösung für den Anschluss an Gasbrennwertthermen. Mit einer Leistung von 100 kW, umfangreichen Sicherheits- und Überwachungsfunktionen sowie einer hochwertigen Wärmedämmung unterstützt sie eine zuverlässige und wirtschaftliche Wärmeverteilung in ungemischten Heizkreisen.

Produktspezifikation

• Hersteller-Warengruppe: Regelung u. Zubehör
• Hersteller-Produktgruppe: Verrohrungsgruppe, Verteiler usw.
• Hersteller-Artikelnummer: 2075108
• Baulänge: 300
• Ausführung: ungemischter Heizkreis
• Bauhöhe: 409
• Bautiefe: 240
• Mit Wärmedämmung: ja
• Auslaufhahn: nein
• Mit Thermometer: ja
• Mit Sicherheitsventil: ja
• Mit Manometer: ja
• Mit Servomotor: nein
• Mit Anschluss Ausdehnungsgefäß: ja
• Mit automatischer Entlüftung: nein
• Leistung: 100
• Mediumtemperatur: 2 - 95
• Mit Passstück für Wärmezähler: nein
• Mit Wärmezähler: nein
• Nenndurchmesser primär: 1 1/2 Zoll (40)
• Mit Anschluss Temperaturfühler: nein
• Mit Differenzdruckregler: nein
• Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009): ja
• Öffnungsdruck Sperrventil: 0,01
• Pumpenanschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser Pumpenanschluss: 2 Zoll (50)
• Mit Pumpenkugelhahn: nein
• Heizkreisregler erweiterbar: nein
• Verteilerbalken erweiterbar: ja
• Wärmeübertrager erweiterbar: ja
• Anzeigebereich Thermometer: 0 - 120
• Einbaulänge der Pumpe: 180
• Eingebaute Zirkulationspumpe: nein
• Wandaufstellung: nein
• Max. Arbeitsdruck: 10
• Sekundärer Anschluss: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Nenndurchmesser sekundär: 1 1/4 Zoll (32)
• Mit Dreiwegeventil: nein
• Mit Wandbefestigungsbügel: nein
• Primärer Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mit Regelventil: nein
• Mit Füßen: nein
• Mit Absperrventil: ja
• Werkstoff Armaturen: Messing
• Werkstoff Verrohrung: Stahl
• Geeignet für Servomotoren: nein
• Geeignet für Heizung: ja
