Wolf Paket Gas-Brennwertkessel TGB-2-30 Ausführung Mischerkreis, BM-2

Wolf Paket Gas-Brennwertkessel TGB-2-30 Ausführung Mischerkreis, BM-2

Der Wolf Paket Gas-Brennwertkessel TGB-2-30 Ausführung Mischerkreis, BM-2 ist ein vielseitiges Heizsystem für den raumluftabhängigen und raumluftunabhängigen Betrieb mit Erdgas E, LL und Flüssiggas. Werkseitig auf Erdgas E eingestellt, eignet sich das Paket zur Raumheizung und Warmwasserbereitung in Kombination mit separaten Warmwasserspeichern wie TS-160 oder TR-160. Das Standgerät ist für den einfachen Austausch bestehender Anlagen optimiert und bietet flexible Abgasanschlussmöglichkeiten sowie eine stufenlos modulierende Wärmeleistung.

Wie ist der Gas-Brennwertkessel TGB-2-30 konstruiert und welche Vorteile bietet er?

Der Gas-Brennwertkessel verfügt über einen hochwertigen Wärmetauscher aus robuster Aluminium-Silizium-Legierung, der eine lange Lebensdauer und Wartungsarmut ermöglicht. Der optimierte Heizwasserinhalt von 7,5 Litern sorgt für einen effizienten Betrieb ohne Mindestumlaufwassermenge. Das Standgerät ist direkt an der Wand aufstellbar, was einen geringen Platzbedarf und eine Montage ohne seitliche Abstände erlaubt. Die pulverbeschichtete Verkleidung in Weiß (RAL 9016) mit Designstreifen und das gedämmte Gehäuse reduzieren die Betriebsgeräusche auf ein Minimum.

Welche technischen Funktionen und Regelungen sind integriert?

Der Kessel arbeitet mit einem Vormischbrenner für Erd- und Flüssiggas, gesteuert durch einen Gasfeuerungsautomaten mit elektronischer Zündung und Ionisations-Flammenüberwachung. Ein drehzahlgeregeltes Gebläse sorgt für eine präzise Verbrennung. Die Brennerregelung ist stufenlos modulierend, was eine flexible Anpassung der Wärmeleistung ermöglicht. Die erweiterte Brennwertnutzung wird durch eine Spreizungsregelung unterstützt, die die Effizienz steigert. Ein elektronischer Drucksensor und ein automatischer Entlüfter sind ebenfalls vorhanden. Mechanische Schalter im Heizwasser sind nicht verbaut.

Wie gestaltet sich Installation und Wartung?

Der Kessel ist fertig montiert, vorverdrahtet und verkleidet, was Transport und Einbringung erleichtert. Zwei Abgasanschlussmöglichkeiten – oben zur Wandaufstellung oder hinten zur Nutzung eines bestehenden Abgasanschlusses – sind ohne zusätzliches Zubehör nutzbar. Die konzentrische Luft-/Abgasführung mit DN 80/125 mm verfügt über Messöffnungen für eine einfache Abgasmessung von außen. Die Flip&Clean-Vorrichtung mit Ablageposition und Bajonettverschlüssen erleichtert die Wartung. Der Heizwasser-Wärmetauscher kann unter Anlagendruck gereinigt werden, ohne dass Heizwasser abgelassen werden muss.

Welche Regelungs- und Erweiterungsmöglichkeiten bietet das Paket?

Das Paket enthält das Bedienmodul BM-2 inklusive Außenfühler, ausgelegt für das Regelungssystem WRS. Es ist vorbereitet für den Einbau des LAN/WLAN-Moduls WOLF Link home zur Fernwartung. Der Kessel ist intelligent hybridfähig und kann mit WOLF Wärmepumpen kombiniert werden. Zudem ist eine Kaskadierung von drei- bis fünffach (beim TGB-2-20) möglich, um größere Heizlasten abzudecken.

Welche Komponenten sind im Paket enthalten?

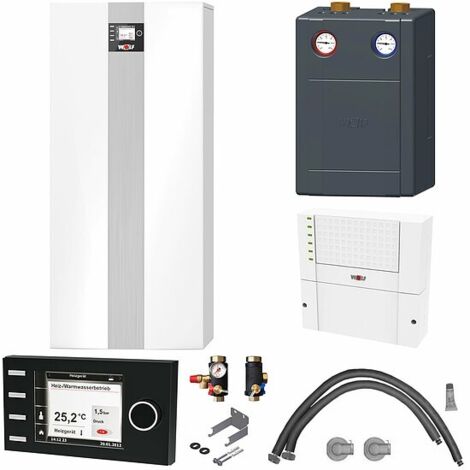

Das Paket umfasst den Gasbrennwertkessel TGB-2-30, eine Sicherheitsgruppe für Brennwertkessel bis 40 kW, ein Anschluss-Set wandstehend für Brennwertkessel bis 40 kW, eine Verrohrungsgruppe Mischerkreis mit selbstregelnder Hocheffizienzpumpe DN25-60, ein Wandhalterset für die Verrohrungsgruppe Heiz- bzw. Mischerkreis DN25, das Bedienmodul BM-2 inklusive Außenfühler sowie ein Mischermodul MM-2 für das Regelungssystem WRS.

Technische Daten

• Nennleistung 80-60 °C: 26,9 kW
• Nennleistung 50-30 °C: 30,2 kW
• Nennlastbereich: 5,4 bis 28,2 kW
• Heizwasserinhalt: 7,5 l
• Bauhöhe: 1290 mm
• Baulänge: 566 mm
• Bautiefe: 605 mm
• Energieeffizienzklasse: A
• Jahreszeitbedingte Raumheizungseffizienz: 94 %
• Abgasanschluss: DN 80 (Rauchgasabfuhr), DN 125 (Luftzufuhr) konzentrisch
• Anschluss Vorlauf/Rücklauf: Außengewinde 1 1/2 Zoll (40 mm)
• Max. Zulauftemperatur: 90 °C

Der Wolf Paket Gas-Brennwertkessel TGB-2-30 Ausführung Mischerkreis, BM-2 bietet eine effiziente und flexible Lösung für die Raumheizung und Warmwasserbereitung. Mit seiner stufenlos modulierenden Leistung, dem hochwertigen Aluminium-Wärmetauscher und der einfachen Wartung überzeugt das Paket durch hohe Betriebssicherheit und niedrige Emissionen. Die kompakte Bauweise und die umfangreiche Ausstattung mit Regelungsmodulen machen es zu einer zukunftsfähigen Wahl für moderne Heizsysteme.

Produktspezifikation

• Hersteller-Warengruppe: Aktionspreisliste
• Hersteller-Produktgruppe: Pakete Stand
• Hersteller-Artikelnummer: 8615762W08
• Baulänge: 566
• Bauhöhe: 1290
• Bautiefe: 605
• Energieeffizienzklasse: A
• Anschluss Vorlauf: Außengewinde
• Anschluss Rücklauf: Außengewinde
• Bemessungsspannung: 0 - 230
• Geschlossene Ausführung: ja
• SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: 94
• Zusätzlicher Stromverbrauch bei Volllast (elmax): 0,04
• Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): 25,2
• Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): 89,7
• Zusätzlicher Stromverbrauch im Standby-Modus (Psb): 0,003
• Standby-Wärmeverlust: 0,071
• Material Wärmetauscher: Aluminium
• Einstellbare Heizleistung: ja
• Eingebaute Zugunterbrechung: nein
• Eingebaute Pumpenschaltung: nein
• Bei Lieferung komplett zusammengebaut: ja
• Nennlast unterer Wert: 5,4
• Nennlast oberer Wert: 28,2
• Min. Arbeitsdruck: 1
• Min. Rücklauftemperatur: 5
• Max. Gasvordruck: 25
• Eingebaute Zirkulationspumpe: nein
• Eingebauter witterungsanhängiger Regler: nein
• Eingebautes Ausdehnungsgefäß: nein
• Wasserseitiger Widerstand bei dT 20 °C: 250
• Nennleistung 80-60 °C: 26,9
• Max. Zulauftemperatur (Arbeitstemperatur): 90
• Eingebauter Füll-/Entleerungshahn: ja
• Eingebautes Überdruckventil: nein
• Anschluss Kraftstoff: Außengewinde
• Nenndurchmesser Kanal Luftzufuhr: 125
• Min. Gasvordruck: 18
• Elektronsiche Entzündung: ja
• Nenndurchmesser Kanal Rauchgasabfuhr: 80
• Brennerregulierung hoch/niedrig: nein
• Brennerregulierung modulierend: ja
• Medium: Wasser
• Eingebautes Manometer: ja
• Wirkungsgrad: 1
• Betrieb als offene (Luftzufuhr) Ausführung möglich: ja
• Nennleistung 50-30 °C: 30,2
• Nenndurchmesser Zufuhr: 1 1/2 Zoll (40)
• Nenndurchmesser Rücklauf: 1 1/2 Zoll (40)
• Nenndurchmesser Kraftstoff: 1/2 Zoll (15)
• Nenndurchmesser Kondensat: 1 Zoll (25)
