Wolf Verteilerbalken 2 Kreise für Verrohrungsgruppen DN 25 und DN 32

Wolf Verteilerbalken 2 Kreise für Verrohrungsgruppen DN 25 und DN 32

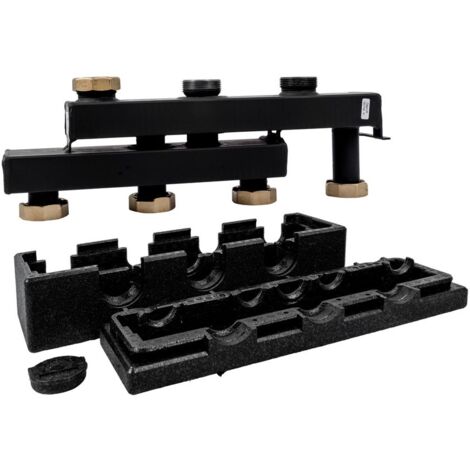

Der Wolf Verteilerbalken 2 Kreise ist für Verrohrungsgruppen mit den Nenndurchmessern DN25 und DN32 ausgelegt. Er verfügt über thermisch getrennte Vor- und Rückläufe sowie Design-Wärmedämmschalen aus expandiertem Polypropylen (EPP), die Wärmeverluste reduzieren. Die flachdichtenden Anschlüsse oben und unten sind mit Überwurfmuttern in der Größe 1½ Zoll ausgeführt. Die dreh- oder versetzbaren kesselseitigen Anschlussstutzen ermöglichen eine flexible Anpassung an den heizkreisseitigen Vorlauf.

Wie unterstützt der Verteiler die Energieeffizienz?

Der Verteilerbalken minimiert durch die thermisch getrennten Vor- und Rückläufe unerwünschte Wärmeübertragungen zwischen den Kreisläufen. Die Wärmedämmschalen aus EPP tragen zusätzlich zur Reduzierung von Wärmeverlusten bei und verbessern so die Energieeffizienz der Heizungs- oder Kühlanlage.

Welche Flexibilität bietet der Anschluss?

Die dreh- oder versetzbaren kesselseitigen Anschlussstutzen erlauben eine präzise Ausrichtung an den heizkreisseitigen Vorlauf, was die Montage in unterschiedlichen Anlagenkonfigurationen erleichtert. Die Anschlüsse sind flachdichtend mit Überwurfmuttern 1½ Zoll ausgeführt und ermöglichen eine sichere Verbindung.

Für welche Medien ist der Verteiler geeignet und welche Leistung bietet er?

Der Verteiler aus Stahl ist für Heizungswasser, Kühlwasser, Leitungswasser und Glykolgemische geeignet, jedoch nicht für Pressluft. Er besitzt einen kvs-Wert von 12,5 und einen maximalen Volumenstrom von 4500 Litern pro Stunde. Der Druckverlust beträgt 130 mbar bei 4500 l/h und 40 mbar bei 2500 l/h. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C.

Welche Bauweise und Abmessungen kennzeichnen den Verteiler?

Der Verteiler ist als Durchgang mit geraden Abzweigen ausgeführt und verfügt über fünf Abzweige mit einem Abstand von 125 mm. Die Nenndurchmesser der Anschlüsse und Abzweigungen betragen jeweils 1½ Zoll (DN 40). Die Baulänge beträgt 500 mm, die Bauhöhe 168 mm und die Bautiefe 140 mm. Eine Entlüftung oder Absperrventile sind nicht integriert.

Technische Daten

• Anzahl der Kreise: 2
• Nenndurchmesser Verrohrungsgruppen: DN 25 und DN 32
• kvs-Wert: 12,5
• Maximaler Volumenstrom: 4500 l/h
• Druckverlust bei 4500 l/h: 130 mbar
• Druckverlust bei 2500 l/h: 40 mbar
• Max. Mediumtemperatur (Dauerbetrieb): 110 °C
• Baulänge: 500 mm
• Bauhöhe: 168 mm
• Bautiefe: 140 mm
• Werkstoff: Stahl
• Isolierung: Design-Wärmedämmschalen aus EPP

Der Wolf Verteilerbalken 2 Kreise bietet eine robuste und flexible Lösung für die Verteilung von Heizungs- und Kühlwasser in Anlagen mit DN 25 und DN 32 Verrohrungsgruppen. Die thermische Trennung und die Wärmedämmung aus EPP unterstützen die Energieeffizienz, während die dreh- oder versetzbaren Anschlussstutzen eine einfache Anpassung ermöglichen. Mit einem kvs-Wert von 12,5 und einer maximalen Mediumtemperatur von 110 °C ist dieser Verteiler auf zuverlässige Leistung ausgelegt.

Lieferumfang

• 1x Wolf Verteilerbalken 2 Kreise
• 1x Wandhalterung

Produktspezifikation

• Hersteller-Artikelnummer: 2072197
• Hersteller-Warengruppe: Regelung u. Zubehör
• Hersteller-Produktgruppe: Verrohrungsgruppe, Verteiler usw.
• Montageart: Einbau
• Baulänge: 500
• Ausführung: Verteiler/Sammler
• Bauhöhe: 168
• Bautiefe: 140
• Form: Durchgang mit geraden Abzweigen
• Mit Entlüftung: nein
• Werkstoff: Stahl
• Geeignet für Glykol: ja
• Anzahl der Abzweige: 5
• Mit Befestigungsmaterial: ja
• Länge Verteiler: 500
• Anzahl der Verzweigungsrichtungen: 2
• Venturidüse: ohne
• Max. Mediumtemperatur (Dauerbetrieb): 110
• Nenndurchmesser Anschluss 2: 1 1/2 Zoll (40)
• Geeignet für Pressluft: nein
• Anschluss Abzweigungen: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mit Isolierung: ja
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: ja
• Mit Wandbefestigungsbügel: ja
• Nenndurchmesser Abzweigungen: 1 1/2 Zoll (40)
• Abstand zwischen den Abzweigungen: 125
• Mit Füßen: nein
• Mit Absperrventil: nein
• Nenndurchmesser Anschluss 1: 1 1/2 Zoll (40)
• Geeignet für Kühlwasser: ja
• Systemgebunden: nein
• Typenzulassung nach BBR/EKS: nein
