Baulänge 576 mm, Edelstahl-Heizkreisverteiler 11 Kreise, DIN EN 1264-4, Eurokonus 3/4 Zoll, mit Kugelhahnset

Allgemeine Beschreibung

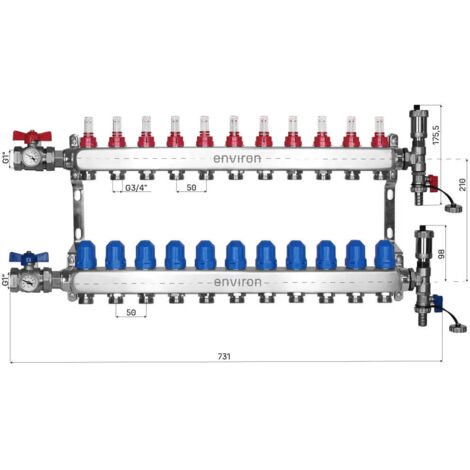

Der Edelstahl-Heizkreisverteiler mit einer Baulänge von 576 mm ist für 11 Heizkreise ausgelegt und entspricht der Norm DIN EN 1264-4. Er wird mit einem Kugelhahnset geliefert, das zwei Kugelhähne mit einem Durchmesser von 1 Zoll umfasst, um den Verteiler primärseitig abzusperren. Der Verteiler ist aus nicht geschweißtem Edelstahl gefertigt und eignet sich ideal für den Einsatz im Verteilerschrank.

Technische daten

• Material: Edelstahl, Profilrohrverteiler, nicht geschweißt
• Höhe: 326 mm
• Tiefe: 92,65 mm
• Maximaler Betriebsdruck: 5 bar
• Hauptleitung: 1 Zoll Innengewinde, beidseitig
• Heizkreisanschluss: Eurokonus 3/4 Zoll
• Durchflussmesser: 2,5 l/min je Kreis im Vorlauf, mit Absperrventil
• Rücklaufbalken: Ventile mit Handverstellkappe, Ventileinsätze M30 x 1,5
• Entlüfterset beidseitig werkseitig vormontiert, mit Füll- und Entleerhahn
• Konsolen: Stahl, schallentkoppelt, werkseitig druck- und funktionsgeprüft

Kompatibilität und Zubehör

• 11 x Durchflussanzeiger
• 11 x Rücklaufventil mit Handverstellkappe
• 11 x Eurokonus 3/4 Zoll
• 2 x Übergangsnippel 1 Zoll AG
• 2 x Verteilerhalter
• 2 x Kugelhahn 1 Zoll

Installation

• Konsolen waagerecht ausrichten und den Verteiler spannungsfrei einhängen
• Rohre ohne Zwang an den Eurokonus führen
• Nach dem Befüllen über die Entlüfter an beiden Balkenenden entlüften und über die Füll- und Entleerhähne spülen
• Hydraulischen Abgleich über die Durchflussmesser im Vorlauf durchführen
• Absperrventile danach nicht als Regelorgan nutzen
• Für die Einzelraumregelung Handverstellkappen gegen Stellantriebe M30 x 1,5 tauschen
• Bei fehlender geregelter Vorlauftemperatur ein Festwertregelset M059 mit 20 bis 70 °C vorschalten
• Einen Sicherheitstemperaturbegrenzer für die Fußbodenheizung anlagenseitig vorsehen, wenn die Planung ihn verlangt

Anwendung

Der Heizkreisverteiler wird zur Verteilung von Heizwasser in Fußbodenheizungen verwendet und ermöglicht eine präzise Regelung der Heizkreise.

Weitere Informationen

Der Verteiler ist werkseitig druck- und funktionsgeprüft und wird mit einer Montage- und Bedienungsanleitung geliefert.
